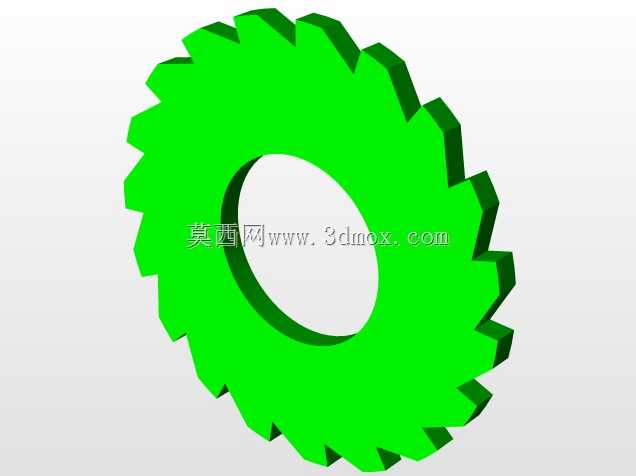

减压阀配套花键端传动链块结构设计

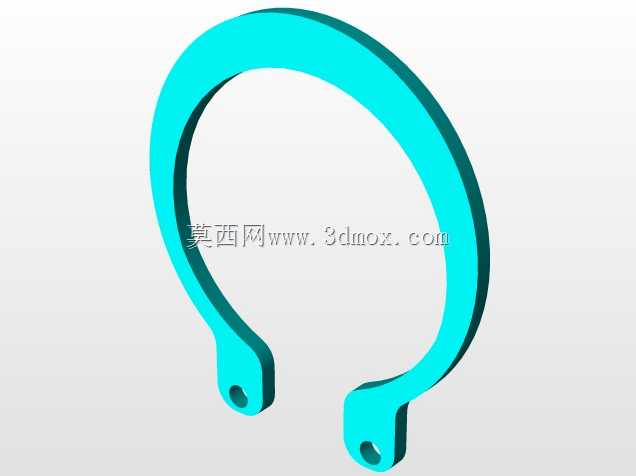

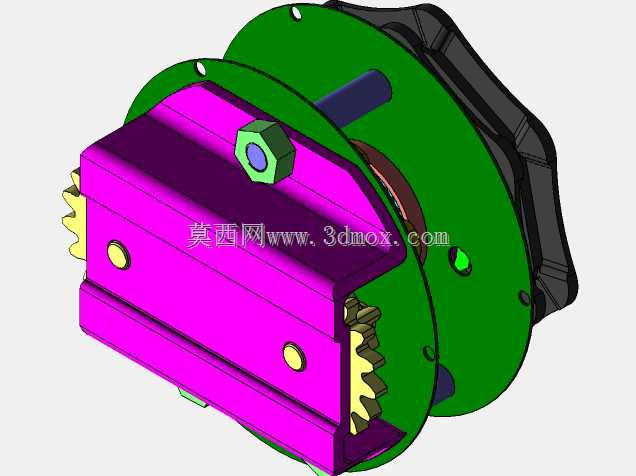

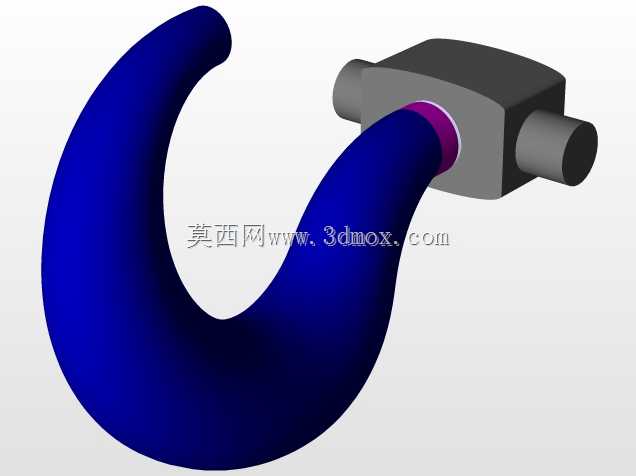

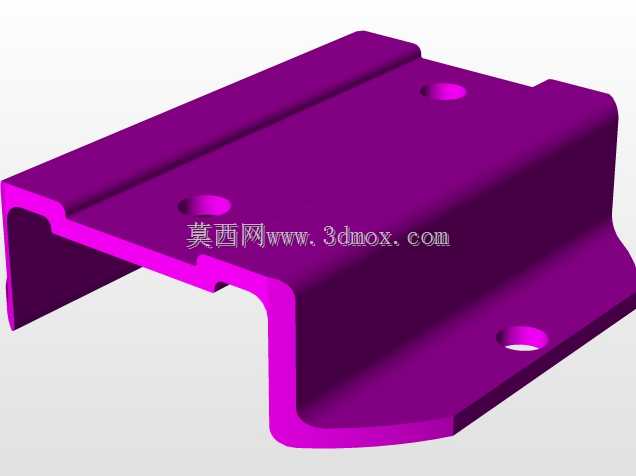

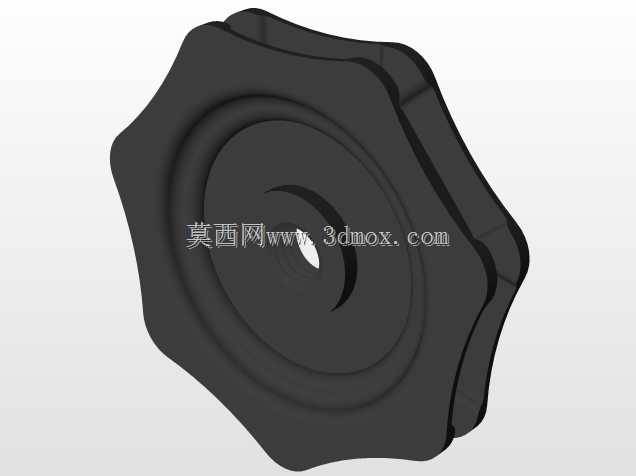

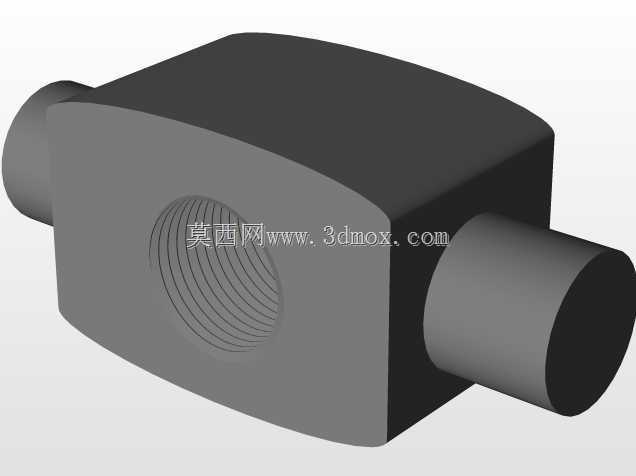

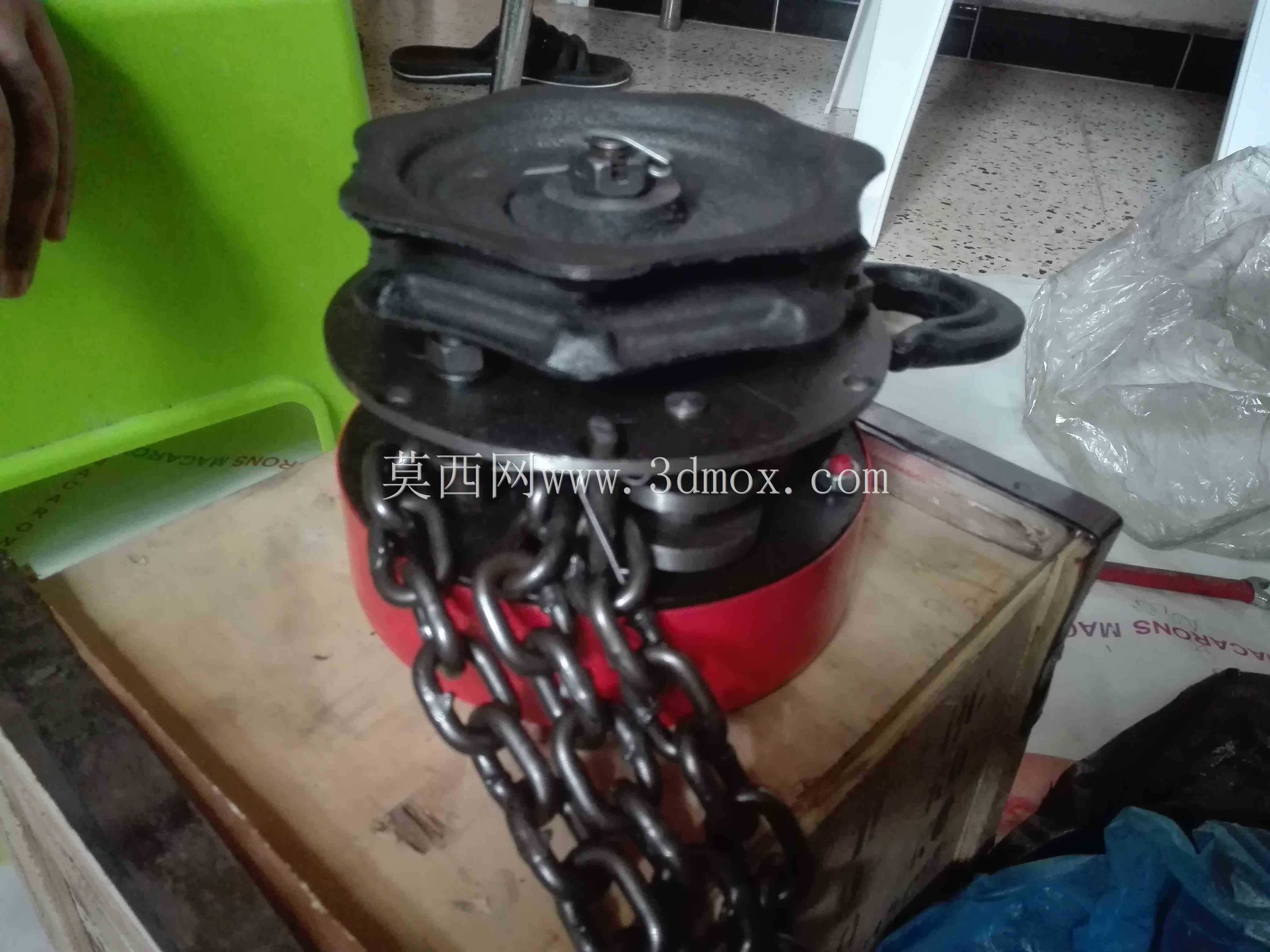

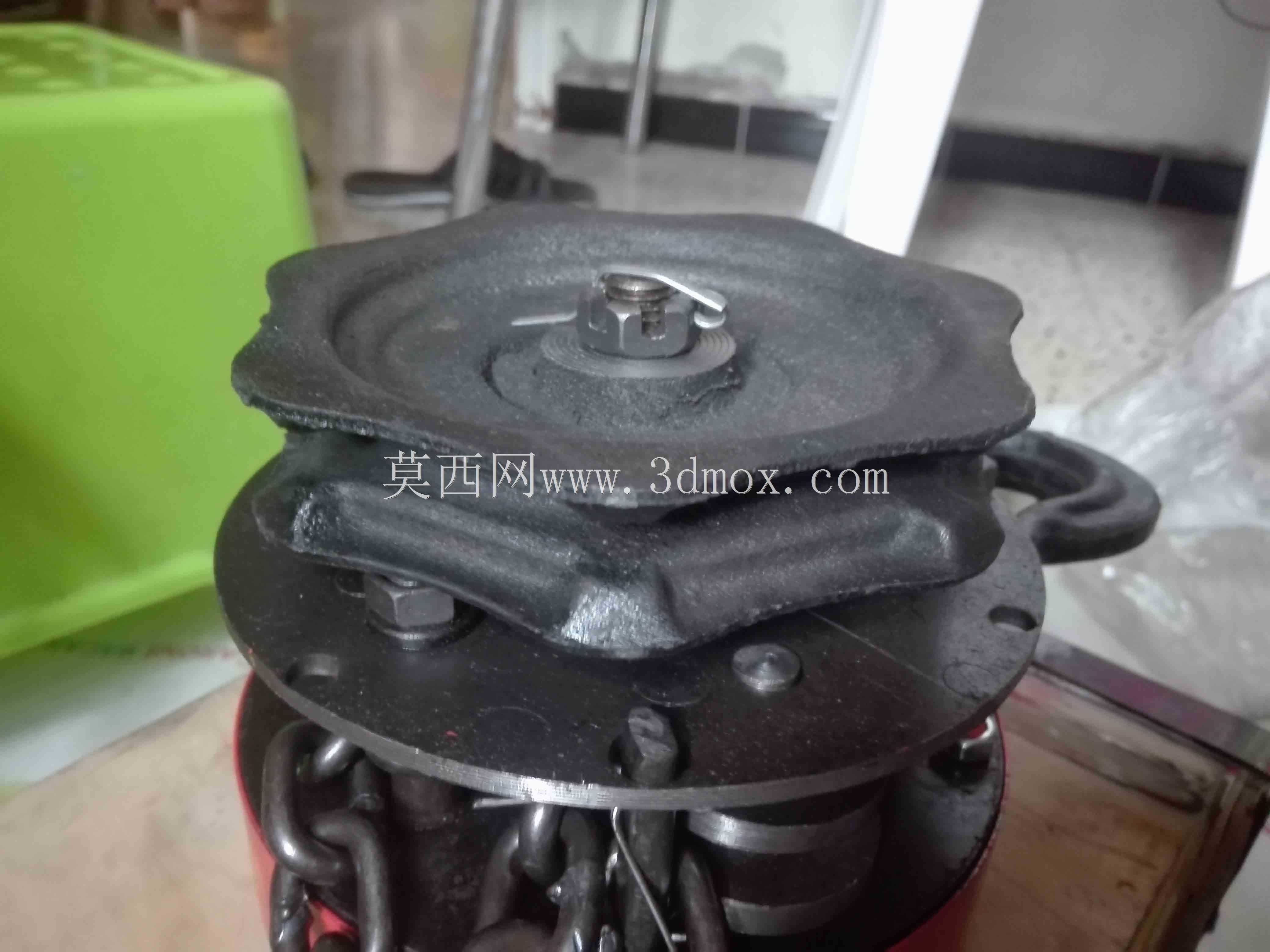

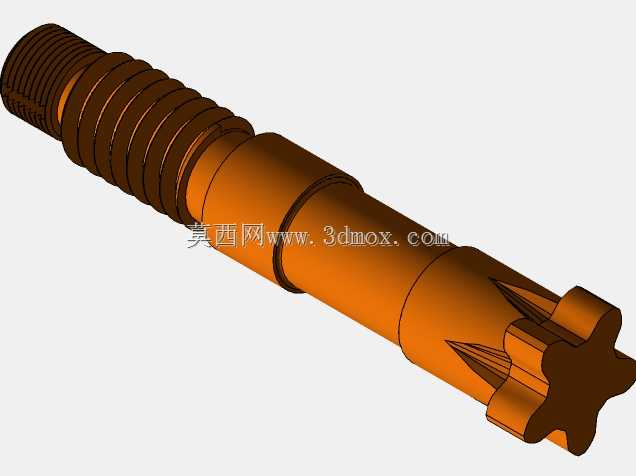

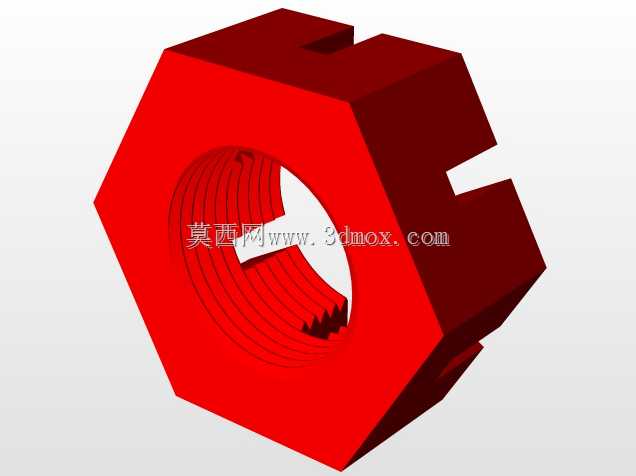

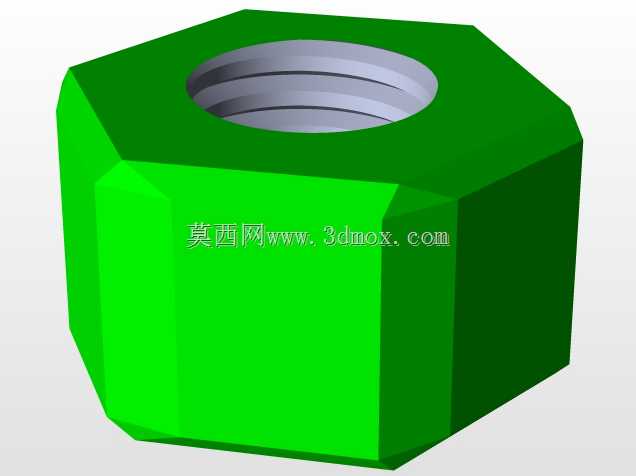

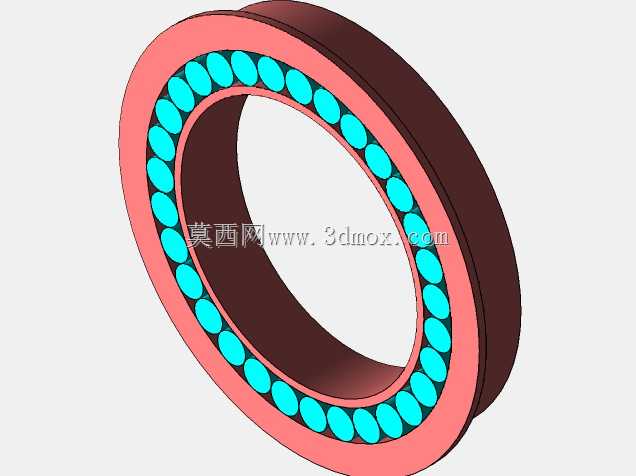

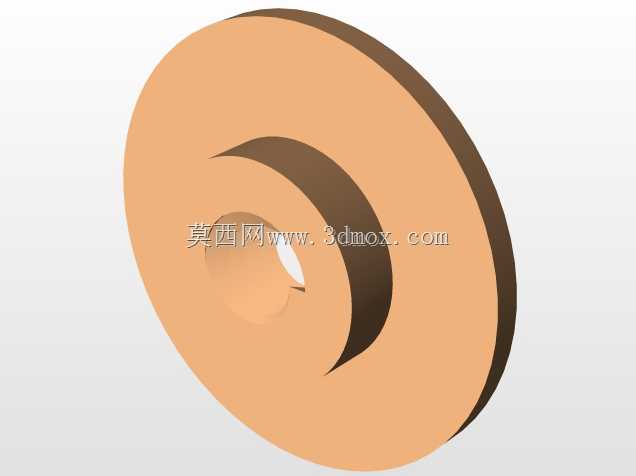

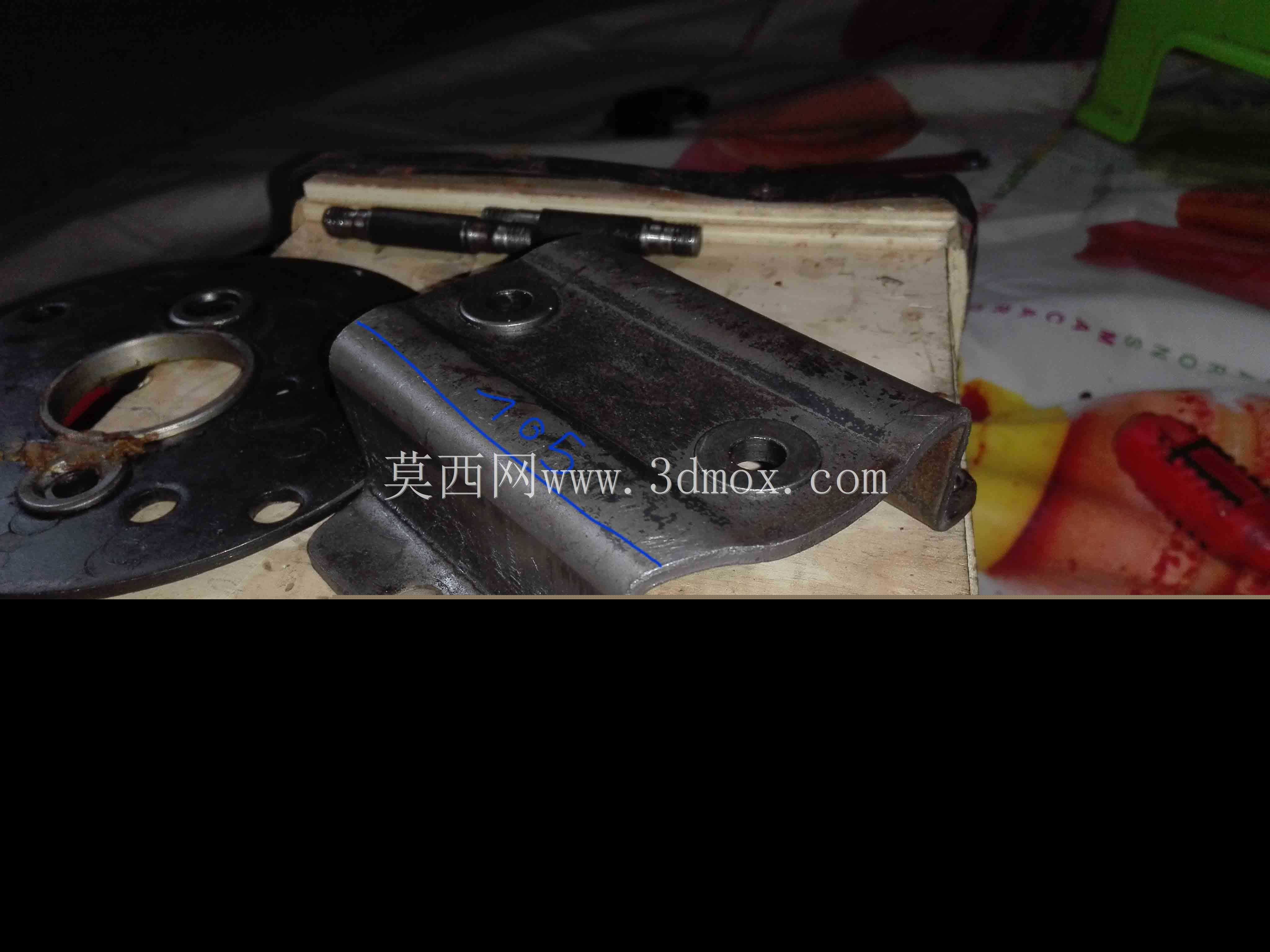

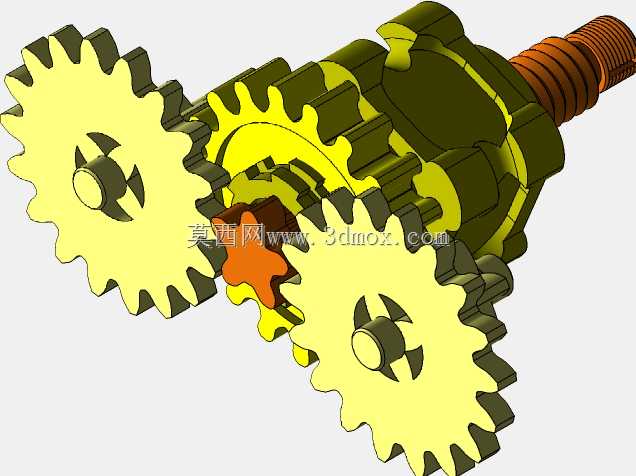

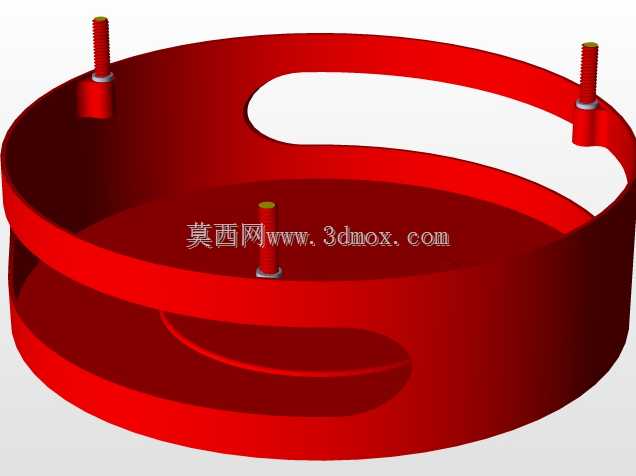

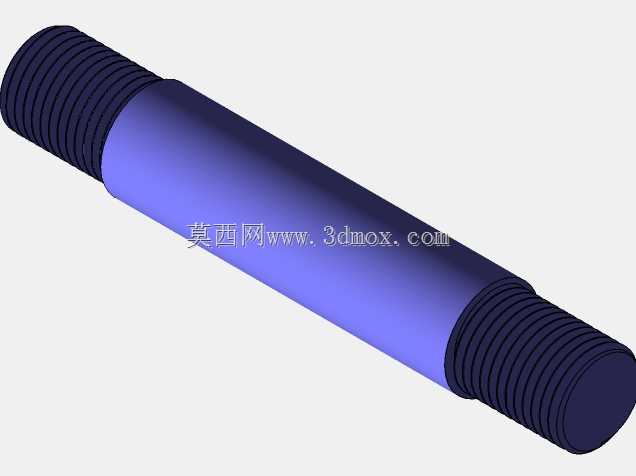

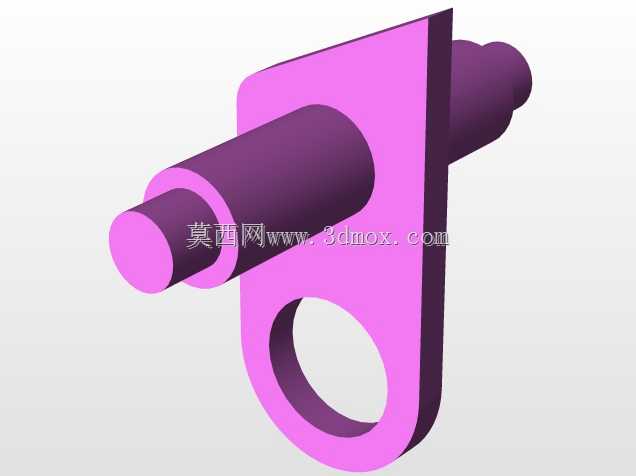

　　该链块作为减压阀内部的核心传动衔接零件，主要应用在工业管路调压系统的减压阀阀组传动链路中，承担阀杆与调节机构之间的扭矩传递、行程限位的核心作用，在流体管路的压力调节工况下，需要配合减压阀的调节螺杆、弹簧座、阀芯联动完成压力整定动作，当管路流体压力出现波动时，该零件随调节机构的动作传递位移量，保证阀芯开度调整的线性度，避免调压过程出现卡滞、跳变的问题。从结构设计层面来看，该零件一端采用外螺纹结构，用于和调节端的锁紧螺母配合，实现行程初始位置的微调锁定，螺纹段的长度预留了足够的调节余量，可适配不同弹簧刚度的减压阀配置需求，螺纹收尾处设计有退刀槽结构，避免螺纹加工末端出现应力集中，同时保证锁紧螺母可以旋合到行程基准面，无装配干涉。

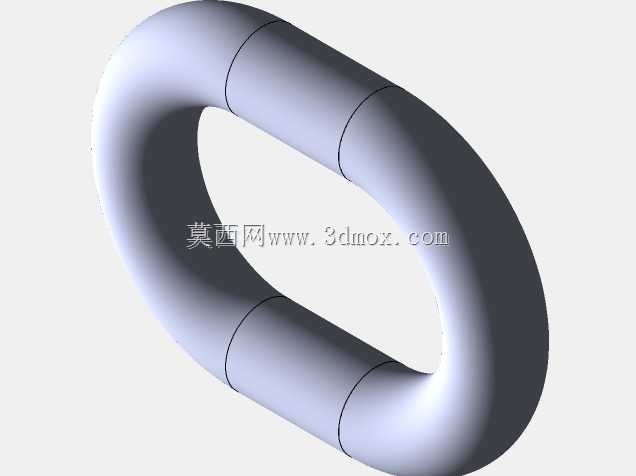

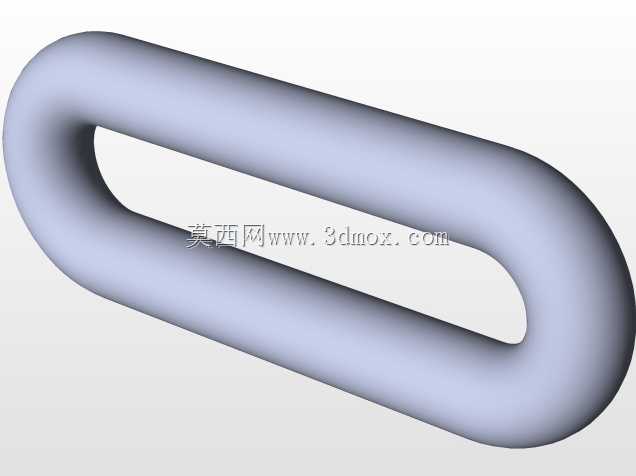

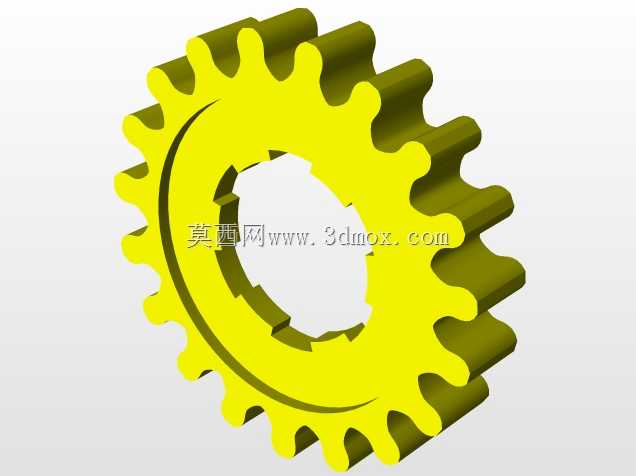

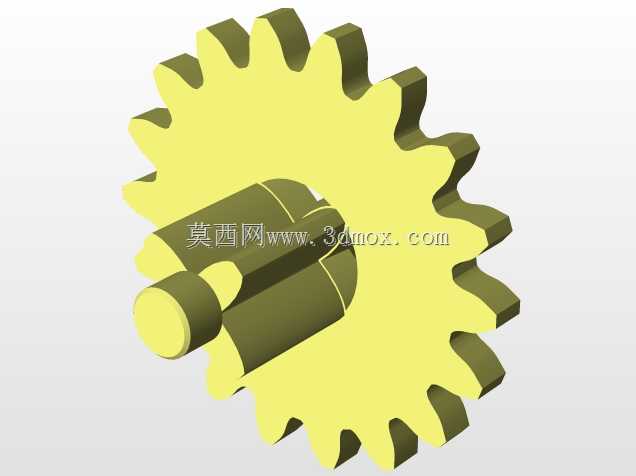

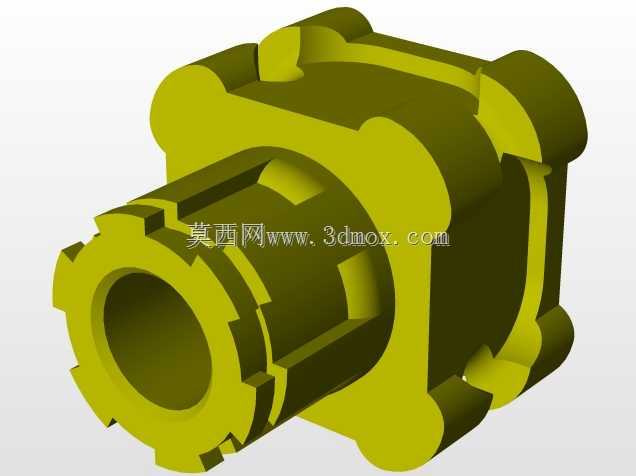

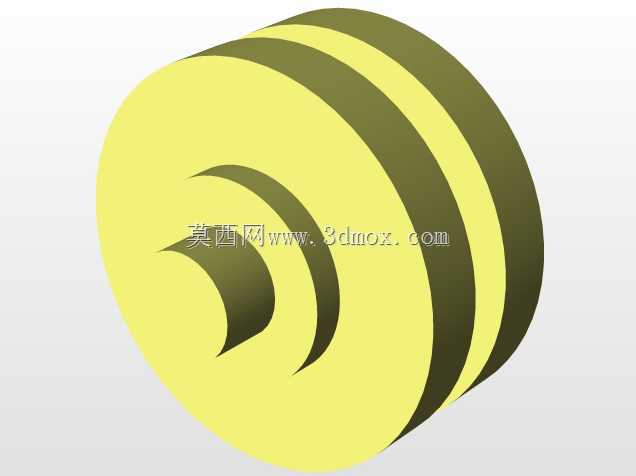

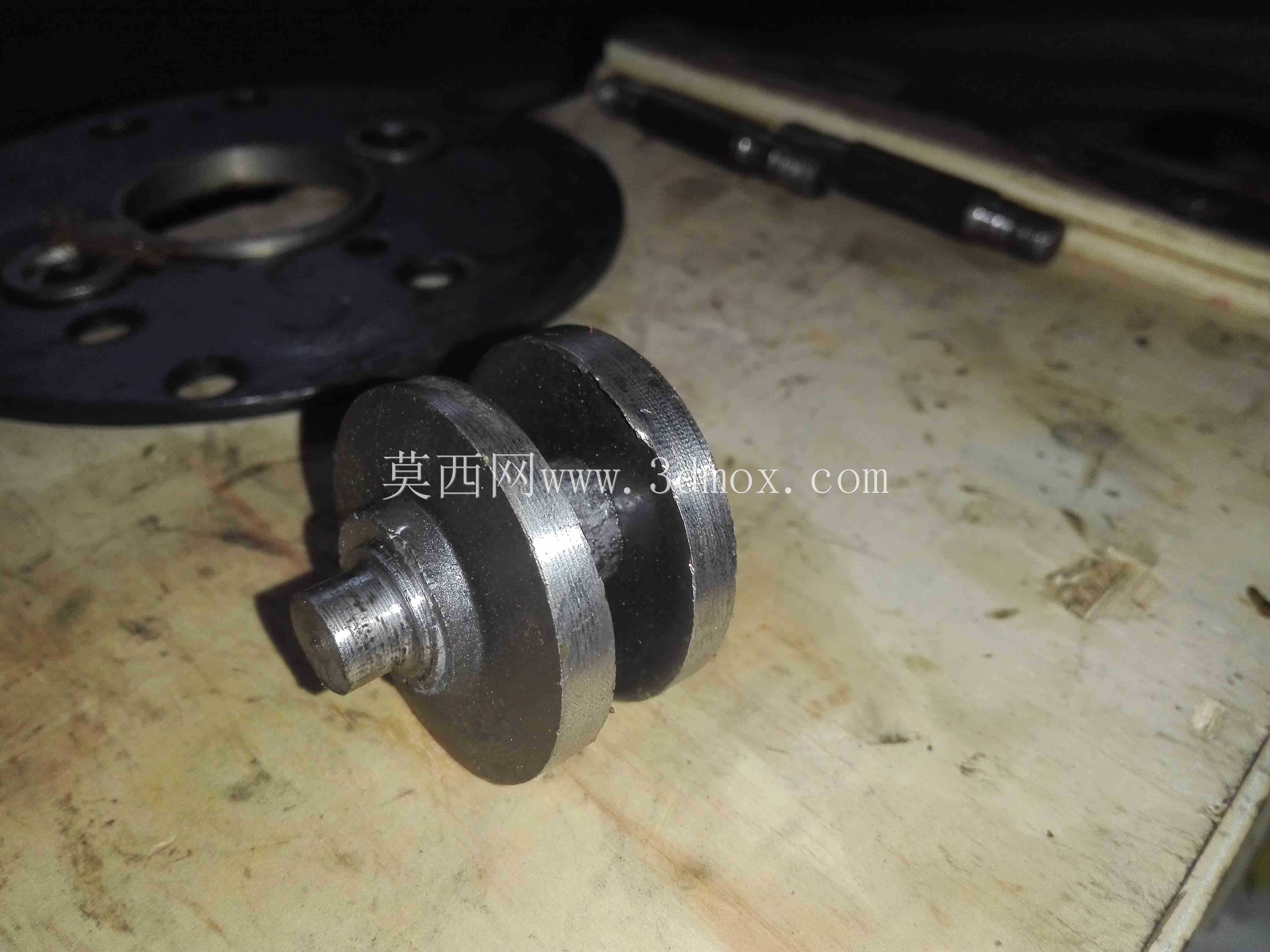

　　中间段为多道等距环形凸棱结构，该部分是链块与链节配合的啮合部位，凸棱的截面采用梯形轮廓，啮合时接触面积更大，传递扭矩时的单位面积压强更低，长期往复动作下的磨损量更小，凸棱之间的槽宽尺寸严格匹配链节的配合厚度，保证传动间隙控制在合理范围内，既不会因为间隙过大出现传动空程，也不会因为间隙过小导致装配后动作卡涩。零件另一端采用外花键结构，花键端的齿形为渐开线齿形，和阀芯驱动端的内花键套配合，相比平键连接，花键结构的同轴度更好，传递扭矩的能力更强，同时可以实现轴向的小范围滑动，适配减压阀调压过程中阀芯的轴向位移补偿，花键的齿端做了倒角导向处理，装配时可以顺利导入配合孔位，无需额外修配即可完成装配。

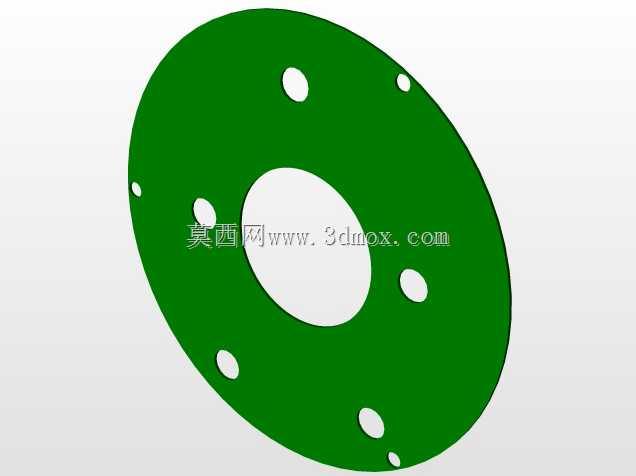

　　从安装边界来看，该零件的最大外圆尺寸与阀体内腔的导向孔尺寸采用间隙配合，配合公差选用H7/g6，既保证零件可以在腔体内顺畅滑动，又不会出现径向晃动导致的传动偏斜，零件的总长度严格匹配阀体内腔的安装空间，两端预留的轴向窜动间隙控制在0.2mm到0.5mm之间，避免热胀冷缩导致的零件顶死问题。设计过程中需要重点考虑零件的受力工况，在减压阀整定压力的过程中，链块需要承受弹簧预紧力带来的轴向载荷，同时传递调节扭矩，因此环形凸棱的根部做了圆角过渡处理，避免应力集中导致的零件断裂，花键齿面的硬度要求达到HRC40-45，保证长期啮合下的耐磨性能，螺纹段的同轴度相对于花键基准轴的跳动公差控制在0.02mm以内，保证装配后调节动作的同轴度，不会出现偏磨问题。

　　在实际应用场景中，该类链块不仅可以用在减压阀的传动结构中，也可适配其他需要小行程直线传动加扭矩传递的阀类结构，比如节流阀、调压阀的调节机构中，设计时需要根据对应阀组的额定调节扭矩、行程长度调整凸棱的数量、花键的模数以及螺纹的规格，保证零件的强度和动作行程匹配实际工况需求，同时要考虑零件加工的工艺性，外圆、螺纹、花键均可采用车削加滚齿的工艺一次装夹完成，减少二次装夹带来的形位公差误差，环形凸棱的加工可以采用成型车刀一次加工成型，保证各凸棱的尺寸一致性，降低批量加工的成本。
