减压阀配套关节支架机械结构设计

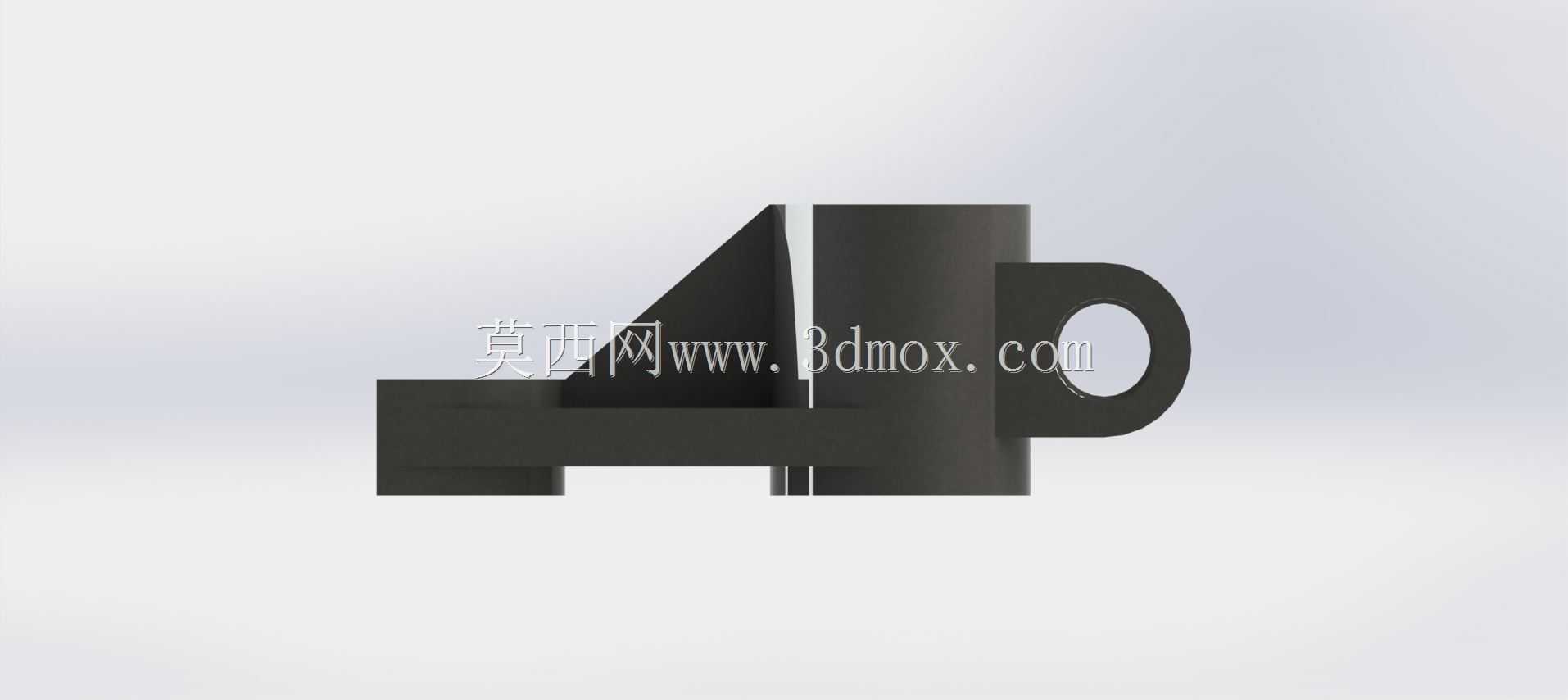

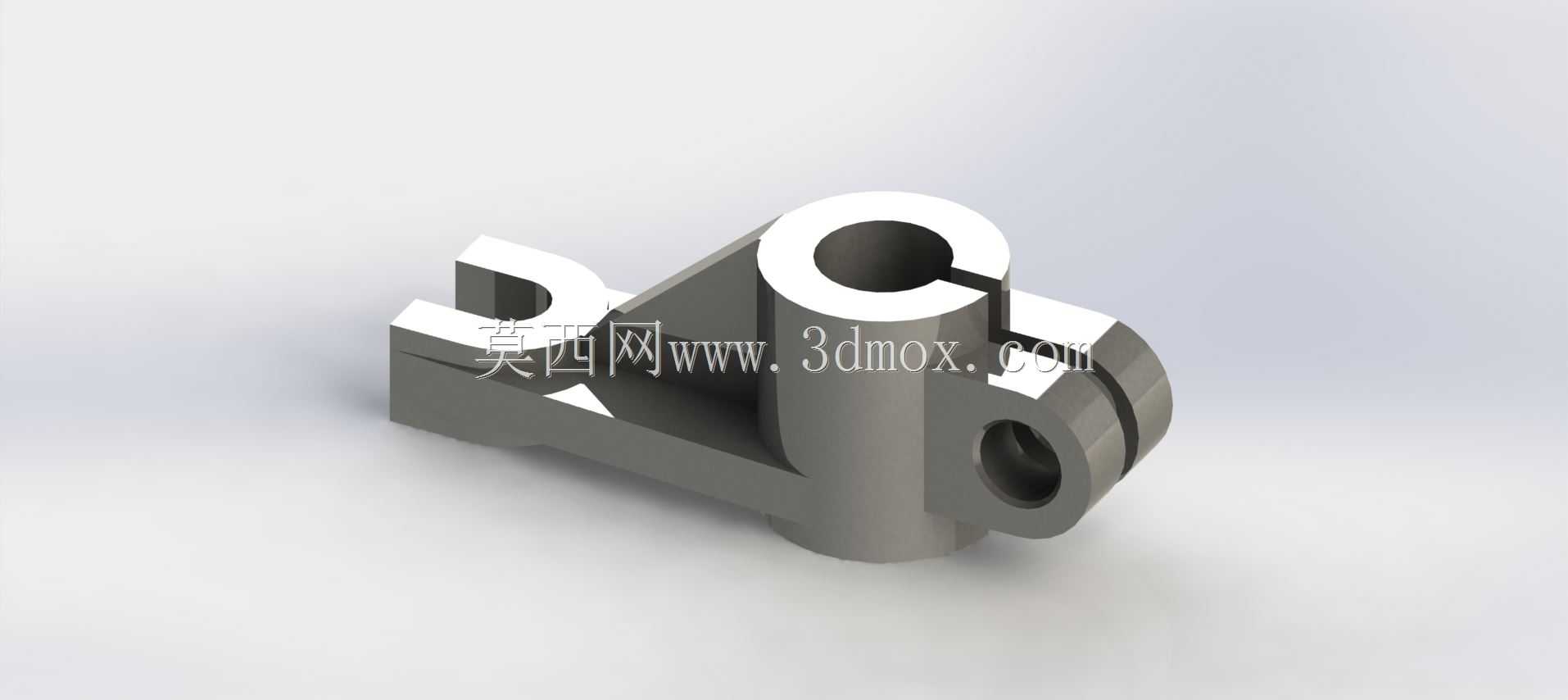

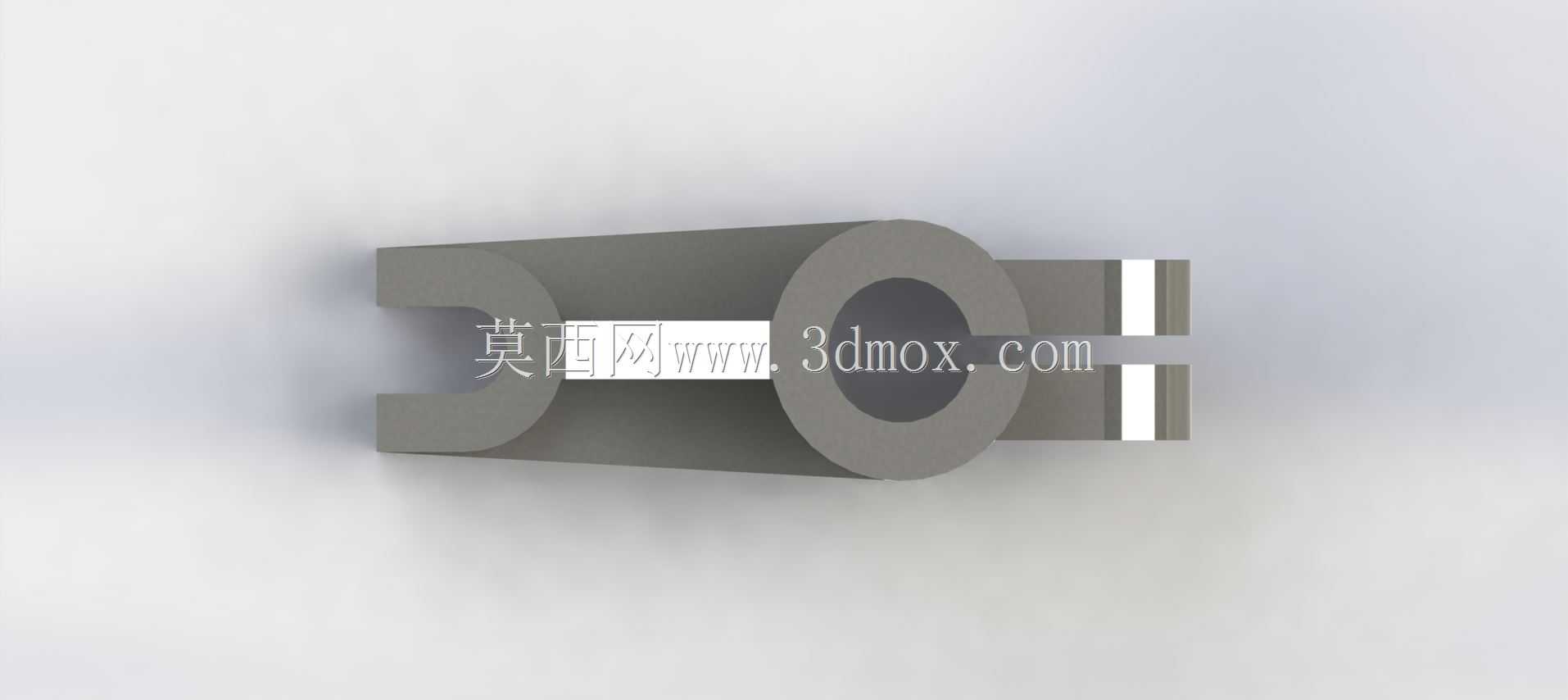

　　在流体管路系统的减压阀安装布局中，这类关节支架是承担管路连接姿态调整、部件承重支撑的核心配套构件，常见于工业流体输送管网、车间气动控制回路、液压动力单元的减压阀组装配场景，用来解决减压阀安装时的角度适配、管路应力缓冲、部件定位固定的实际工程问题。从结构功能来看，该支架主体采用一体化铸造成型后做机加工精加工的工艺路线，主体立向设置的带开口锁紧孔是核心安装位，开口处预留的锁紧间隙可以在穿入对应铰接销轴后，通过螺栓收紧开口实现铰接位的间隙消除，避免长期运行中铰接部位出现旷量晃动，保障减压阀调节动作的稳定性。

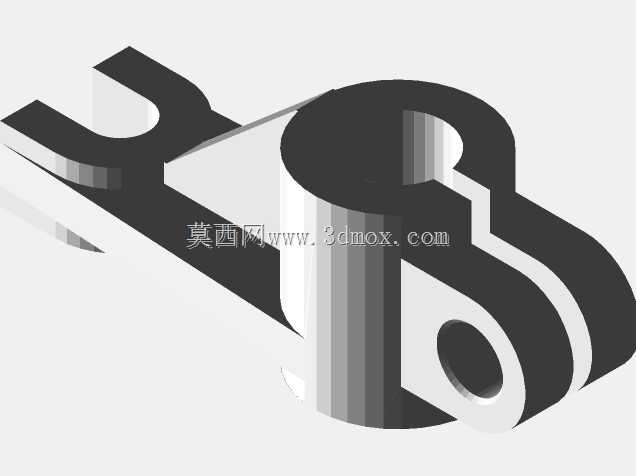

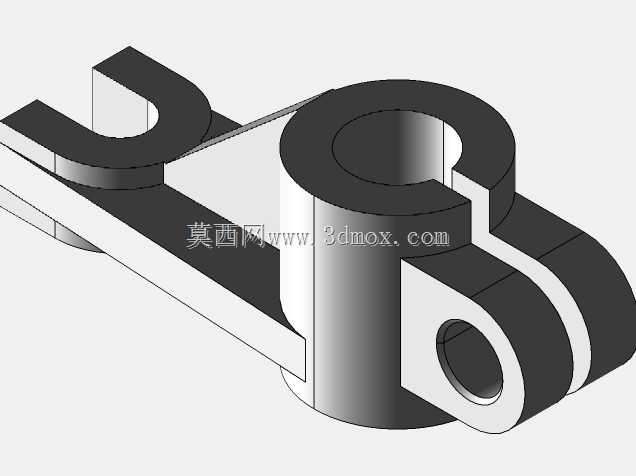

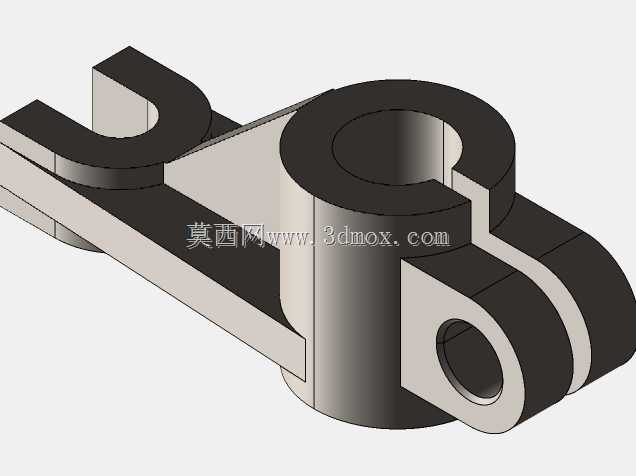

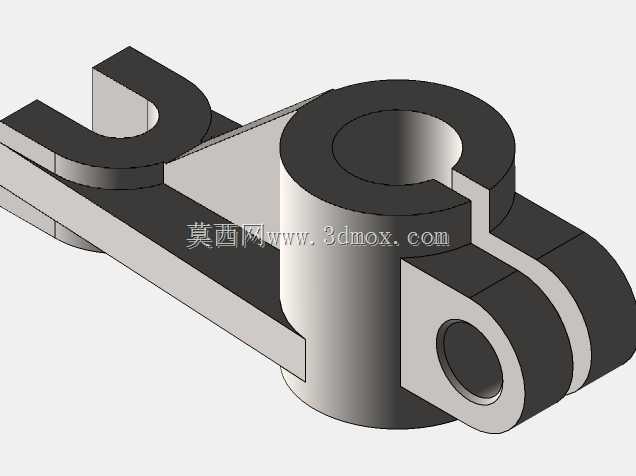

　　支架侧部延伸出的带孔凸耳结构，是用来对接减压阀本体的安装定位面，凸耳上的通孔对应减压阀壳体上的预制安装螺孔，装配时穿入紧固螺栓即可实现支架与减压阀本体的刚性连接，凸耳与主体立筒之间设置的三角加强筋，是针对支架受力薄弱点做的结构强化，在承受管路侧向推力、设备运行振动载荷时，加强筋可以分散应力集中点，避免支架根部出现断裂变形。支架下部延伸出的横向支撑臂，是用来对接管路固定管夹或者设备安装基座的部位，支撑臂的平面度在加工时需要控制在0.1mm以内，保障安装贴合面没有间隙，减少装配后的应力残留。

　　从设计思路层面，这类支架的结构完全围绕减压阀的实际运行工况做适配：减压阀在工作过程中会因为流体压力波动、管路热胀冷缩产生微小的位移量，支架的铰接结构可以允许减压阀在一定角度范围内做自适应偏转，避免刚性连接导致的管路应力拉扯，防止阀体密封面出现渗漏、连接螺栓出现疲劳断裂。在安装边界尺寸上，主体立筒的内孔直径适配常规减压阀组配套的12mm直径铰接销轴，开口锁紧缝的宽度设计为2mm，收紧后可以实现对销轴的无间隙抱紧；侧部凸耳的安装孔中心距立筒轴线的距离为28mm，匹配主流通径减压阀的壳体安装孔位尺寸，不需要额外做转接件即可直接装配；下部支撑臂的安装孔间距为35mm，适配通用的管路安装支架的固定孔位，现场安装时不需要重新打孔即可完成固定。在实际工况应用中，这类支架除了基础的固定支撑作用，还能通过铰接位的角度调整，适配不同走向的管路布局，比如在空间受限的设备舱内部，管路排布往往需要避让其他设备部件，通过调整支架的铰接角度，可以让减压阀的安装姿态适配管路走向，避免管路出现强行弯折导致的流阻增大、管路过早疲劳损坏。支架的所有棱角位置都做了R2的圆角过渡处理，一方面是避免加工和装配过程中尖锐棱角划伤操作人员，另一方面是减少棱角处的应力集中，提升支架在长期振动工况下的结构疲劳寿命。

　　在材质选择上，这类支架通常采用HT200灰铸铁材质，既具备足够的结构强度，又有良好的减振性能，可以吸收减压阀工作时产生的高频振动，避免振动传递到管路系统引发共振噪音；部分有轻量化需求的场景也会采用6061铝合金做硬质阳极氧化处理，在保证强度的同时降低构件自重，适合移动设备上的减压阀组安装使用。从建模细节来看，结构上的所有安装孔都做了倒角处理，方便装配时螺栓、销轴的顺利导入，锁紧开口的位置特意避开了主体立筒的应力集中区域，开口末端设置了直径3mm的应力释放孔，避免收紧锁紧螺栓时开口末端出现裂纹延伸。在实际装配调试中，这类支架的铰接位松紧度需要做适配调整，既不能过紧导致减压阀无法自适应偏转，也不能过松导致阀体固定不稳出现晃动，通常锁紧螺栓的拧紧力矩控制在8N·m即可满足使用要求，同时铰接销轴表面需要涂抹少量润滑脂，减少长期运行后的磨损卡滞。
