道路隔离用泽西混凝土防撞屏障结构

　　日常做市政交通配套结构建模时，这类隔离屏障是很常见的选型对象，它的核心应用场景覆盖城市快速路临时车道分隔、施工路段车流引导、高速路段对向车灯眩光阻隔、收费站通道渠化划分，甚至部分厂区内部重型车辆通行区域的边界防护也会用到同结构的构件，相比单薄的塑料水马，混凝土材质的屏障抗冲击冗余量更高，大货车剐蹭或者低速碰撞时不会轻易移位，能持续维持车道边界的稳定性，避免临时隔离设施被撞飞后引发二次事故。

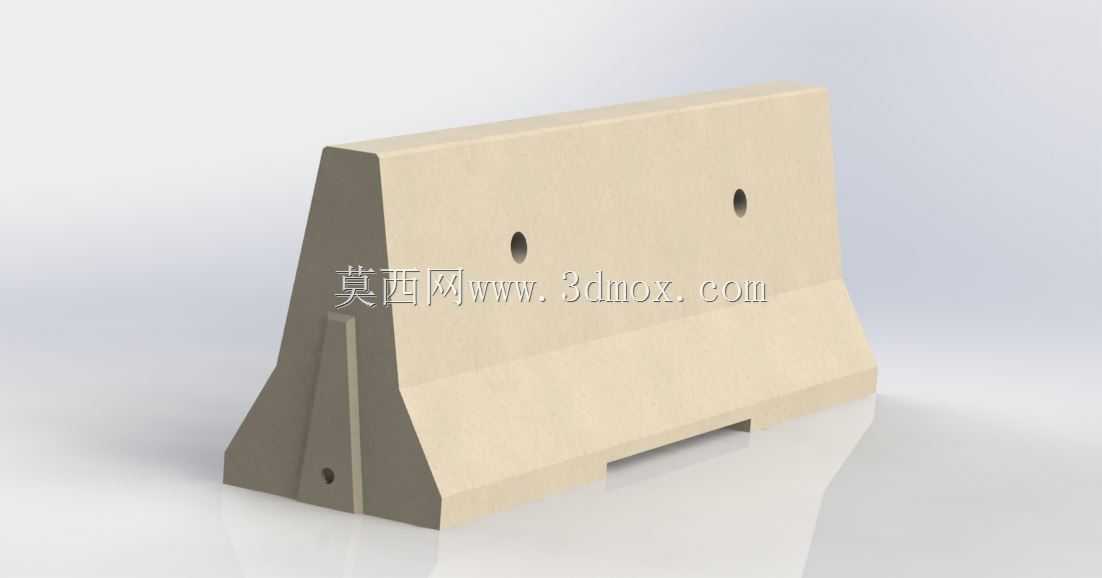

　　从功能特性上看，这个结构的设计逻辑完全围绕道路安全的实际需求展开，整体采用下宽上窄的梯形截面，底部宽度接近顶部的两倍，重心压得极低，放置在沥青或者混凝土路面上时，自身重量就能提供足够的抗倾覆力矩，不需要额外做地脚锚固，临时布设的时候直接用吊装设备摆放到指定位置就能投入使用，转场的时候直接吊走即可，不会破坏原有路面结构。屏障侧面的斜坡设计不是随意做的造型，当车辆以小角度剐蹭到屏障侧面时，轮胎接触斜面后会顺着坡度被导回原行驶车道，而不是直接刚性碰撞导致车辆瞬间停驶或者侧翻，能大幅降低碰撞事故的伤亡概率。

　　建模过程中需要重点把控几个安装边界的尺寸细节：首先是屏障两端的企口结构，也就是端部的凹凸拼接结构，相邻两个屏障摆放时，凸块嵌入相邻构件的凹槽内，不需要额外连接件就能让整排屏障形成连续的整体，单个屏障被车辆碰撞时，冲击力会分散到相邻的多个构件上，避免单块被撞开出现缺口。屏障上部的两个对称通孔是吊装预留孔，同时也可以作为穿接连接钢筋的孔位，在需要长期固定的路段，穿入钢筋后能把整排屏障串成刚性整体，抗冲击能力还能再提升一个等级。底部预留的缺口是叉车作业槽，短距离转场时不需要调用吊车，用叉车就能完成挪移，适配施工场地内频繁调整隔离位置的需求。侧面下部的小孔是排水预留，雨天屏障和路面接触的位置不会因为积水长期浸泡混凝土基座，延长构件的实际使用寿命。

　　做结构设计的时候还要考虑实际生产的脱模便利性，所有立面都做了微小的脱模斜度，边角位置都做了圆弧过渡，不会出现尖锐的直角，既方便混凝土预制时脱模，也能避免车辆剐蹭时被尖锐边角割破轮胎，或者施工人员挪移时被棱角划伤。屏障的高度设计也有讲究，刚好能遮挡对向车辆的大灯高度，夜间行车时不会被对向车灯直射造成眩目，同时又不会过高遮挡驾驶员观察路口侧方路况的视线，平衡了防眩光和通行视野的双重需求。

　　很多新手建模时容易忽略的细节是屏障底部的防滑处理，实际预制时底部会做粗糙面处理，和路面接触时的摩擦力更大，极端情况下即使被车辆碰撞也不容易出现滑移，建模时可以通过表面纹理的区分来体现这个设计点。另外这类屏障的材质除了传统混凝土，现在也有很多采用高密度聚乙烯填充混凝土的复合结构，重量比纯混凝土构件轻三分之一左右，抗冲击韧性更好，但是核心的截面造型、拼接结构、预留孔位的设计逻辑和传统混凝土款完全一致，建模时只要调整材质参数就能适配不同的生产需求。

　　在不同的应用场景下，尺寸可以做灵活调整，比如城市支路使用的屏障高度可以适当降低，高速路段使用的屏障则需要加大底部宽度提升抗冲击等级，但是核心的梯形截面、导向斜面、企口拼接这几个核心设计要素不能随意改动，否则会失去原有的安全防护性能。做三维建模的时候要特别注意各个孔位的位置精度，吊装孔的位置要和构件重心匹配，否则吊装时会出现倾斜，给现场安装带来安全隐患；拼接企口的配合公差要控制在合理范围，间隙太大起不到力传递的作用，间隙太小现场摆放时很难对齐，会增加施工的难度。
