哈雷巡航摩托车燃油存储油箱结构设计

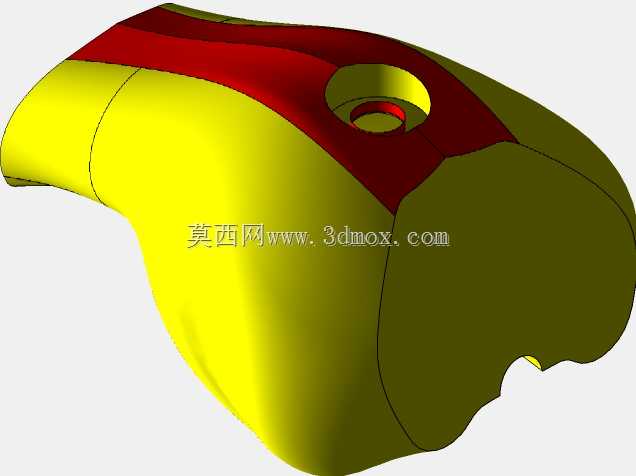

　　巡航摩托车的燃油箱作为整车燃油供给系统的核心承载部件，需要同时兼顾储油功能、安装适配性、整车造型协调性与使用可靠性，本次设计的曲面结构油箱针对大排量巡航车型的使用场景完成结构搭建，能够适配哈雷系列巡航摩托的车架安装点位，满足长途骑行的燃油储备需求。从实际使用场景来看，巡航车型多用于长距离公路骑行，油箱的有效储油容积直接决定车辆的续航里程，设计过程中首先结合车架主梁的布置空间，在不干涉车把转向、不影响骑手腿部夹持姿态的前提下，最大化拓展壳体内部的有效储油空间，壳体的曲面走向完全贴合车架上管的轮廓曲线，底部预留的安装支脚点位与车架预设的固定孔位完全匹配，安装后油箱底部与车架之间预留10mm的缓冲间隙，可避免行驶过程中振动带来的硬接触磨损。

　　油箱顶部的注油口采用下沉式结构设计，注油口的密封面预留标准燃油泵与油箱盖的安装螺纹，能够适配通用型快开油箱盖与内置式燃油泵的安装尺寸，注油口周边的凸起曲面可在加油过程中引导溢出燃油沿导流槽流向预设的导油通道，避免燃油渗漏到车身漆面造成腐蚀。壳体的分模线沿油箱侧面的视觉分割线布置，上半部分的装饰曲面与下半部分的储油主体采用圆滑过渡，既满足整车复古硬朗的造型需求，也避免曲面突变带来的应力集中问题，壳体壁厚采用2.5mm的等壁厚设计，在安装支脚、注油口周边等受力集中区域做局部加厚处理，加厚区域壁厚达到4mm，可承受车辆行驶过程中的振动载荷与燃油晃动带来的冲击载荷。从功能特性来看，油箱内部设置有防浪板结构，防浪板与壳体采用一体化建模设计，板体上预留有通油孔与减重孔，能够在车辆加减速、转向过程中抑制燃油的剧烈晃动，降低燃油晃动带来的重心偏移影响，同时减少晃动产生的噪音传递到车架。油箱的出油口预留位置位于壳体底部最低点，可保证油箱内燃油能够完全供给到燃油泵，避免出现剩余燃油无法吸出的死角，出油口的接口尺寸适配标准燃油管路的快插接头，安装时无需额外改装即可完成管路对接。

　　设计过程中充分考虑了制造工艺的可行性，壳体的所有曲面拔模角度控制在3度以上，避免冲压或滚塑成型过程中出现脱模困难的问题，外表面的曲面曲率连续，无尖锐棱角与突变区域，能够满足后续喷漆、贴花等表面处理工艺的要求，安装点位的位置度公差控制在0.2mm以内，可保证与车架安装时的装配精度，避免出现安装错位导致的应力集中。油箱的外形轮廓充分考虑了骑手的骑行姿态，两侧的夹持面采用内收曲面设计，贴合骑手腿部的自然夹持角度，长途骑行时能够降低腿部的疲劳感，顶部的曲面走向与车把的转向行程不发生干涉，当车把转到最大转向角度时，车把上的控制部件与油箱表面预留有15mm以上的安全间隙，不会出现碰撞磨损。

　　从结构强度验证的角度，建模过程中对壳体的受力情况做了初步的受力分析，在满油状态下，壳体的最大变形量控制在0.5mm以内，能够承受燃油的重力载荷与行驶过程中的振动冲击，注油口周边的密封面平面度控制在0.1mm以内，可保证油箱盖安装后的密封性能，避免行驶过程中出现燃油渗漏的问题。油箱后部预留有油位传感器的安装孔位，孔位的尺寸与通用型电容式油位传感器适配，安装后可准确检测油箱内的燃油剩余量，为仪表显示提供准确的信号。整个壳体的曲面建模采用G2连续过渡，外表面无明显的拼接痕迹，能够满足高端巡航车型对外观质感的要求，同时结构设计充分兼顾了制造成本与装配效率，所有安装接口均采用行业通用尺寸，无需开发专用的连接配件即可完成整车装配，适配同平台多款巡航车型的改装与替换需求。
