60英寸规格轻量化桁架式迷你底盘结构设计

　　这款桁架式箱型底盘的设计，最初是面向小型移动载具、桌面级实验平台以及轻量化功能样机的承载需求开发，区别于传统钣金折弯拼焊的箱式底盘，采用空间管桁架的受力形式，在控制整体自重的前提下，能获得更优的刚度表现，避免薄板结构在局部载荷下出现的凹陷、共振问题。

　　从实际应用场景来看，这类小尺寸底盘可以适配小型电动代步样机、教学实验移动平台、轻型巡检设备载体、小型无人载具的基础承载框架，不需要额外设计复杂的悬挂安装点、滚箍限位结构、前舱壁安装位，把设计重心放在基础承载框架的本身力学性能上，降低了非必要结构带来的重量冗余与加工复杂度，对于需要快速搭建功能验证样机的开发者来说，能省去大量基础框架的设计校核时间，直接在现有框架基础上拓展安装所需的功能模块即可。

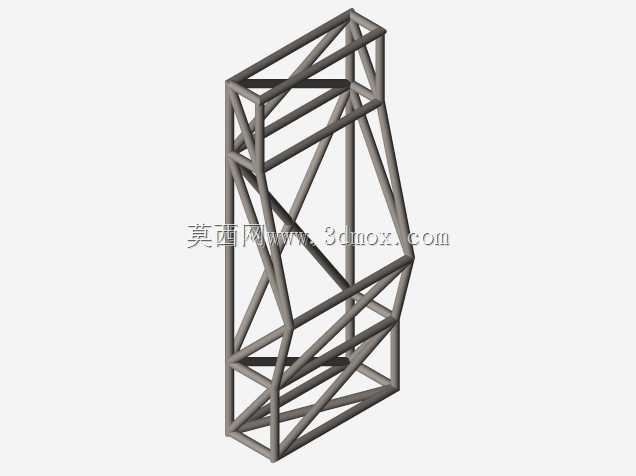

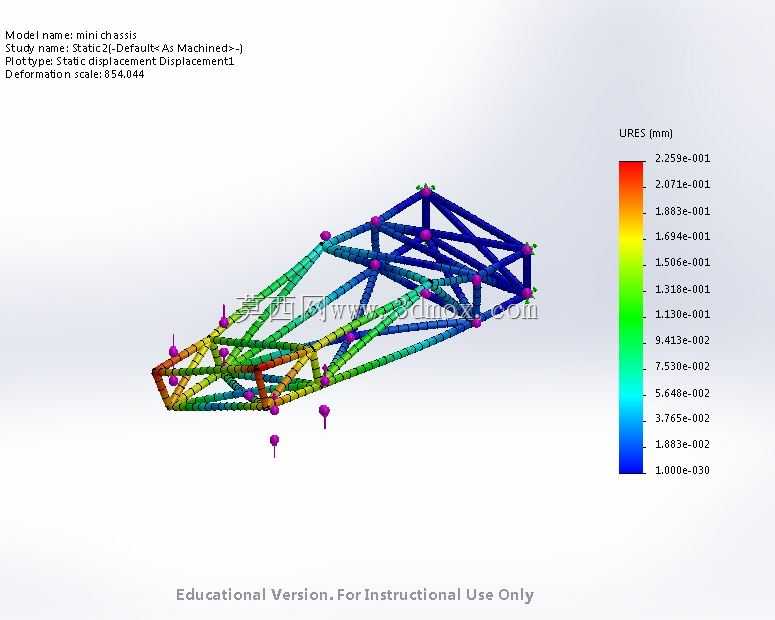

　　设计思路上，整体采用空间三角形桁架单元拼接的形式，所有杆件的连接节点都做了受力传导优化，避免出现应力集中的锐角交接，从静力学位移分析的结果可以看到，在常规承载工况下，整体变形量控制在非常小的区间内，最大变形位置出现在框架前端的悬臂段，完全满足轻型载具的刚度要求，不会出现承载后框架形变导致的部件卡滞、安装位偏移问题。杆件的排布遵循力流传递路径，在载荷施加的位置做了局部杆件加密，把集中载荷快速分散到整个框架的杆件上，避免单根杆件受力过大出现失稳。

　　外形尺寸严格控制在60英寸×24英寸×12英寸的边界范围内，整体外轮廓没有突出的安装耳片，属于规整的长方体空间边界，在做外围包覆、设备舱布置的时候，可以直接按照外轮廓尺寸做蒙皮或者舱板的裁切，不需要额外避让突出结构。底部预留的安装定位点，可以适配常规的轮组安装、支撑脚固定，点位的间距按照通用的小型轮组安装孔位做了匹配，不需要二次打孔调整。框架上部的平面节点，都预留了统一规格的安装端面，可以直接固定电池舱、控制模块、功能负载等部件，安装面的平面度在设计阶段就做了公差约束，保证后续安装的部件不会出现安装面贴合不严的问题。

　　从结构特性来说，这种桁架式底盘相比同尺寸的钣金焊接底盘，自重能降低40%以上，同时抗扭刚度提升明显，在承受偏载的时候，整个框架能通过杆件的拉压受力抵消形变，不会像钣金结构那样在边角位置出现焊接疲劳开裂的问题。所有杆件都采用等截面规格的型材，加工的时候只需要按照定长切割，在节点位置做焊接或者紧固件连接即可，不需要复杂的冲压、折弯模具，小批量制作的成本更低，加工周期更短，非常适合样机试制、小批量定制化设备的开发场景。

　　在安装边界的设计上，框架整体的内部净空间做了最大化处理，外围杆件全部贴近轮廓边界布置，内部没有多余的加强筋遮挡，可以给内部的部件布置留出足够的连续空间，不管是布置电池组、控制电路还是储物舱，都能灵活调整安装位置，不会被内部的结构件分割成零散的小空间。框架底部的离地间隙也做了统一的高度设计，在安装常规尺寸的轮组后，能获得足够的通过高度，同时保证整体重心处在较低的位置，提升移动过程中的稳定性，避免侧翻风险。

　　实际使用过程中，这种开放式的桁架结构还有利于内部设备的散热，不需要额外在底盘上设计通风散热孔，空气可以在框架之间自由流通，带走电控部件、动力部件工作产生的热量，降低过热故障的概率。同时框架本身的杆件也可以作为线束的固定依托，用扎带或者线卡直接把线束固定在杆件上，不需要额外设计走线槽，简化了整机的布线流程。对于需要做结构改装的使用者来说，桁架结构的拓展性更强，需要加装额外部件的时候，只需要在对应位置的杆件上加装固定卡箍即可，不需要在薄板上焊接螺母或者打孔，不会破坏原有结构的受力完整性。
