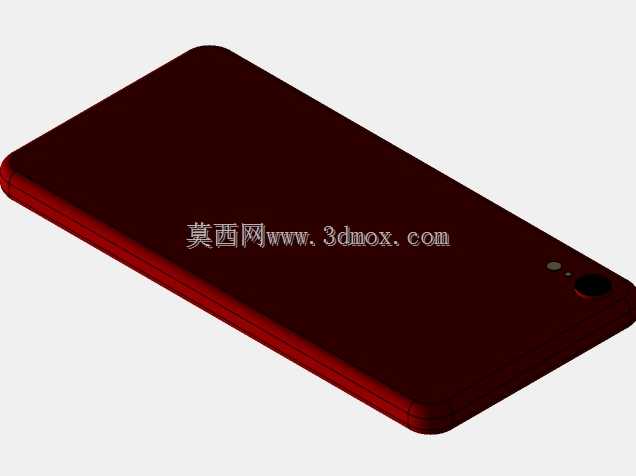

红色款iPhone XR消费电子外观结构设计

　　日常做消费电子结构验证的过程中，这类手持通讯终端的外观模型是结构干涉检查、配套外设开发阶段常用的参考基准，很多做手机保护壳、车载支架、无线充电模组的工程师，在前期开模打样前，都需要精准的终端外形数据做装配边界校核，避免后期出现装夹干涉、贴合间隙超差的问题。这款红色版本的机型在建模时优先还原了机身的弧面过渡特征，中框与后盖的衔接处做了连续的曲率匹配，完全贴合实际量产机型的握持弧度，做配套硅胶壳、钢化膜的结构设计时，可以直接提取曲面做偏置处理，不用反复调整曲面公差。

　　从实际使用场景来看，这类模型主要服务于周边配件厂商的前期研发，比如做桌面磁吸支架的团队，需要确认机身背部摄像头模组的凸起高度、位置偏移量，来调整支架磁吸环的避让区域，避免支架托板与摄像头凸台发生硬接触，导致放置不稳或者刮花镜头镜片；做防水袋产品的团队，需要核对机身侧边按键的凸起高度、开孔位置，来调整防水袋TPU按键的对位凸点位置，保证按压手感的同时不影响密封性能。

　　建模过程中对机身的各个安装边界做了精准还原，包括底部扬声器开孔的阵列间距、Lightning接口的内凹深度、侧边音量键与电源键的凸出行程，还有背部摄像头模组的同心圆台阶高度，这些细节都是配件设计时必须对齐的基准，比如做防尘塞的厂商，需要根据接口的内凹尺寸来调整塞体的过盈量，过松容易脱落，过紧则插拔困难。从设计思路上，这款模型没有做过度的内部结构简化，保留了机身的整体壁厚参考、中框的切角弧度，做跌落仿真分析的时候，可以直接导入模型赋予对应的材质参数，模拟不同角度跌落时的应力集中区域，给结构优化提供参考。

　　很多刚入行的结构工程师容易忽略手持终端的边角曲率对握持手感的影响，这款模型的R角过渡完全参照量产机型的实测数据，弧面从后盖到中框是连续的G2连续，没有曲率突变，做手板验证的时候可以直接3D打印出来做握持手感测试，不用反复修改造型。另外在做产线工装设计的时候，比如组装工位的定位治具，需要完全贴合机身的外轮廓来做定位型腔，模型的外形尺寸公差控制在0.02mm以内，完全满足治具加工的精度要求，不会出现定位偏斜导致的组装不良。针对无线充电适配的场景，模型也还原了机身背部的无线充电线圈区域的厚度参数，做无线充电模组的厂商可以根据这个厚度来调整线圈与机身的距离，优化充电效率，避免因为距离过远导致充电功率不达标。日常做结构评审的时候，这类外观模型也可以用来做装配演示，直观展示各个外接配件与机身的配合状态，比二维图纸更有参考性，尤其是涉及到曲面配合的部位，三维模型可以直接做截面分析，检查配合间隙是否均匀，有没有出现局部干涉的情况。
