七端口USB集线扩展电路板结构设计

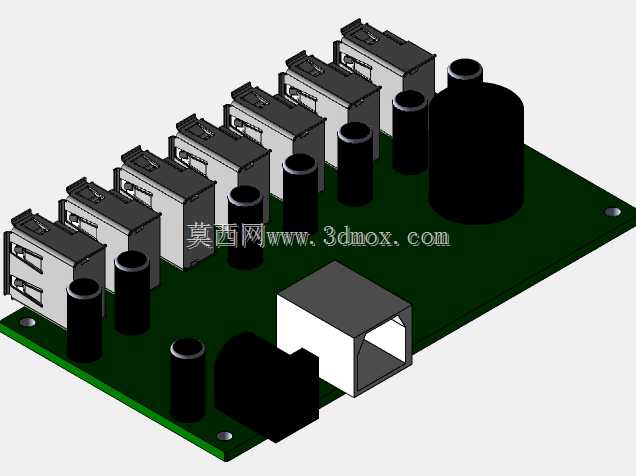

　　这款七端口USB集线装置的结构设计，核心围绕多设备并行接入的实际使用需求展开，在工业现场调试、桌面办公外设扩展、小型测试工位布线等场景中，这类集线装置承担着单USB接口拓展为多路下行接口的作用，解决主机原生接口数量不足、接口位置分散不便插拔的实际问题。从结构布局来看，PCB板采用长条形排布，七个下行USB Type-A接口沿板体长边等距排列，接口间距预留了足够的插拔操作空间，避免相邻接口插入大体积USB设备时出现干涉，每个接口旁设置的圆柱形电容预留位，对应电路设计中的滤波需求，保障多设备同时工作时的供电稳定性，避免大电流设备接入时出现电压跌落导致的设备断连。

　　板体一端设置上行B型USB接口，用于连接主机端，接口旁的方形屏蔽罩结构预留位置，对应电路中的主控芯片区域，可加装金属屏蔽罩降低电磁干扰，满足工业场景下的抗干扰使用要求。板体上的固定孔位按照标准安装尺寸设计，可直接固定在设备壳体内部的安装柱上，也可搭配外置壳体作为桌面独立集线器使用，板体边缘的走线空间预留充足，高压与低压区域做了物理分隔，符合电气安全设计规范。设计过程中优先考虑了实际装配的便利性，所有接口元件的高度差控制在合理范围内，波峰焊时不会出现元件虚焊、高度干涉的问题，电容元件的高度低于USB接口的金属外壳高度，装配外壳时不会出现元件顶壳的情况。

　　从安装边界来看，板体整体宽度控制在常规USB接口排布的最小合理尺寸，长度刚好容纳七个接口及配套电路元件，厚度方向包含元件最高处的总高度不超过20mm，可适配绝大多数标准集线器外壳的内部安装空间，固定孔位的孔距符合通用小型PCB安装的标准尺寸，无需额外定制安装支架即可完成装配。在功能实现层面，该结构支持七个下行接口同时接入低功耗USB设备，每个接口的供电回路独立设计，避免单设备故障影响其他接口正常工作，板体上预留的自恢复保险丝安装位，可在过流时自动切断回路，保护主机及接入设备的安全。

　　实际使用中，这类集线装置既可以作为独立外置设备用于桌面办公场景，连接U盘、鼠标、键盘、调试适配器等多种外设，也可以作为内置模块集成到工业测试设备、机柜控制台、桌面扩展坞等产品内部，为整套设备提供多路USB扩展能力。结构设计时充分考虑了不同使用场景的兼容性，板体上的元件排布避开了常见外壳的卡扣、加强筋位置，适配市面上多数通用七口集线器的公模外壳，也可根据定制化外壳的尺寸要求做局部调整，固定孔位可兼容M2、M2.5两种常用的PCB固定螺丝，降低装配时的配件选型难度。接口的插拔方向统一朝向板体外侧，装配后所有接口的插拔操作都在同一侧完成，符合日常使用的操作习惯，上行接口设置在板体端部，连接主机的线材可从端部引出，避免与下行接口的线材出现缠绕，优化布线整洁度。板体的边角做了圆角处理，避免装配时划伤操作人员，也避免尖角应力集中导致板体开裂，元件焊盘的尺寸按照工业级标准设计，可承受多次插拔带来的机械应力，不会出现焊盘脱落的问题。
