巴哈赛车FormulaSAE专用转向节结构设计

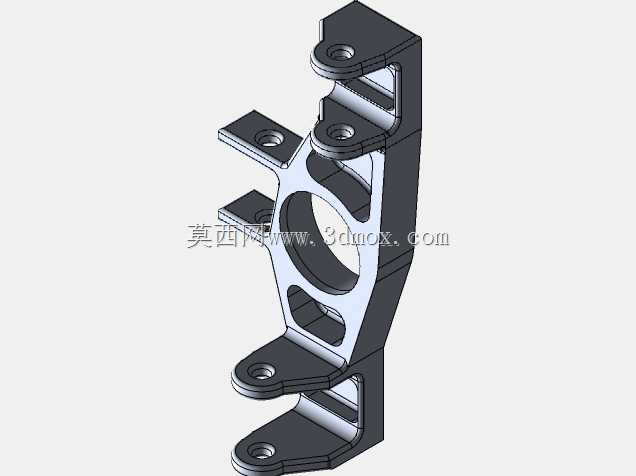

　　在大学生方程式与巴哈越野赛事的底盘开发环节中，转向节作为连接悬架、转向拉杆、轮毂轴承与制动卡钳的核心承载构件，其结构合理性直接决定赛车在极限工况下的操控响应精度、结构可靠性与簧下质量控制水平。这款转向节的设计完全围绕赛事场景的极端使用需求展开，没有沿用民用车辆转向节的冗余结构，所有型面、孔位、加强筋的布置都经过载荷路径的反复推演，适配非铺装路面飞跳、高速过弯侧倾、紧急制动纵向载荷叠加的复杂受力状态。从结构布局来看，该转向节采用上下双叉臂安装耳的对称式布置，上下两组带同轴安装孔的凸耳分别对应上控制臂、下控制臂的球铰连接位，孔位的同轴度公差控制在0.02mm以内，避免装配后出现铰接卡滞，导致悬架运动干涉。转向拉杆安装凸台布置在构件侧方偏下位置，匹配断开式转向梯形的运动学参数，保证转向过程中内外轮转角关系符合阿克曼几何特性，减少轮胎侧滑磨损，提升过弯时的抓地表现。中间区域的大尺寸镂空圆孔并非单纯为了减重，而是为轮毂轴承的外圈安装预留避让空间，同时让中心区域的应力分布更均匀，避免直角过渡带来的应力集中问题。构件侧面延伸出的两个平行安装板是制动卡钳的固定位，安装面的平面度公差控制在0.05mm以内，保证卡钳安装后制动盘两侧的摩擦片间隙均匀，避免制动偏磨或者拖滞问题。

　　整体结构的壁厚分布遵循载荷传递路径优化原则，在铰接孔周边、凸耳根部等应力集中区域做了局部加厚与圆弧过渡处理，非承载区域则做了大面积的镂空挖槽，在保证结构强度满足3倍安全系数要求的前提下，尽可能压缩构件自身重量，降低簧下质量，提升悬架的动态响应速度。从安装边界来看，上下控制臂安装孔的中心距严格匹配对应悬架的几何硬点参数，安装孔内径适配赛事常用的12mm直径球铰螺栓，卡钳安装孔的孔距适配主流的竞技级浮动卡钳安装标准，中心避让孔的直径匹配常用的28齿轮毂轴承单元尺寸，所有安装面的位置度公差都经过运动学仿真校核，保证装配后悬架跳动、转向动作全程无运动干涉。

　　设计过程中针对巴哈赛事常见的单侧车轮落地冲击、连续颠簸路面交变载荷、转向极限位置受力等工况做了有限元迭代优化，最初的几版设计在凸耳根部出现应力集中超出材料屈服强度的问题，通过调整加强筋的走向、加大过渡圆角半径、优化镂空区域的轮廓形状，最终让整个构件的应力分布控制在材料许用应力范围内，同时重量比初始设计降低了27%。构件的外形轮廓完全避让周边的悬架摆臂、转向拉杆、制动盘等运动部件，在悬架全行程跳动、转向轮达到最大转角的状态下，所有相邻部件之间都保留至少3mm的安全间隙，避免极限工况下出现部件碰撞损坏。

　　不同于民用车辆转向节采用铸造后加工的工艺路线，这款转向节的结构设计适配数控铣削加工工艺，所有加工面的拔模角度、刀具避让空间都做了提前规划，加工时可以采用整块7075铝合金毛坯一次装夹完成大部分型面的加工，减少二次装夹带来的形位公差误差，同时7075铝合金的高强度、低密度特性也刚好匹配赛事部件对强度和重量的双重要求。在实际装车测试中，这款转向节能够很好地传递路面冲击载荷，转向动作的虚位控制在极小范围内，连续完成三小时耐久测试后没有出现结构变形或者铰接位磨损超标的问题，完全满足巴哈与FormulaSAE赛事的使用要求。
