汽车天窗装配线OFFLINE导轨铆接工位结构

　　该工位属于汽车整车零部件装配环节中的天窗总成装配段专用设备，主要布置在天窗导轨预装工序之后、总成检测工序之前的产线离线补装区域，用于完成天窗导轨与框架连接点位的径向铆接作业，适配PA40系列天窗产品的OFFLINE工序补铆需求，可兼容同平台不同配置天窗导轨的铆接工艺，无需大幅更换工装即可快速切换生产型号。从结构布局来看，设备采用三工位循环回转式布局，三个工位分别对应上料定位、铆接作业、下料取件三个工艺环节，回转驱动采用凸轮分割器搭配伺服电机的组合，工位重复定位精度可控制在±0.05mm以内，能够满足铆接点位的位置度要求，避免因定位偏差导致的铆接偏斜、铆接强度不足等质量问题。

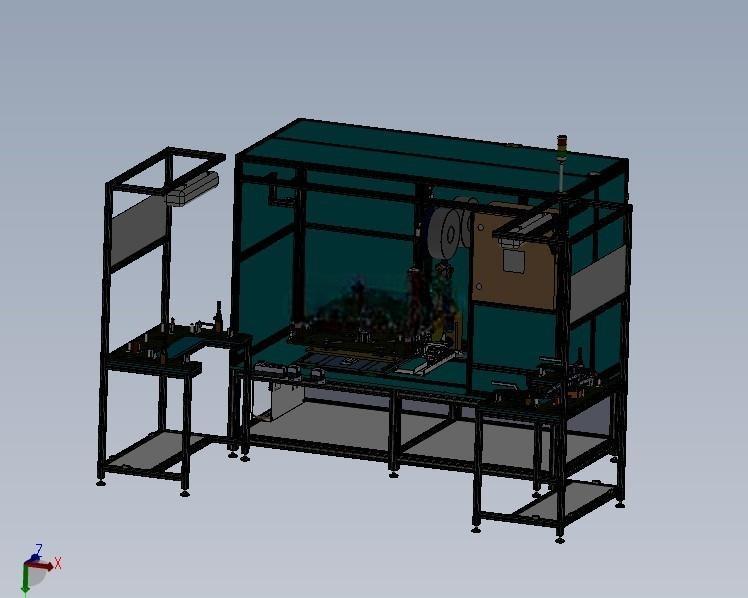

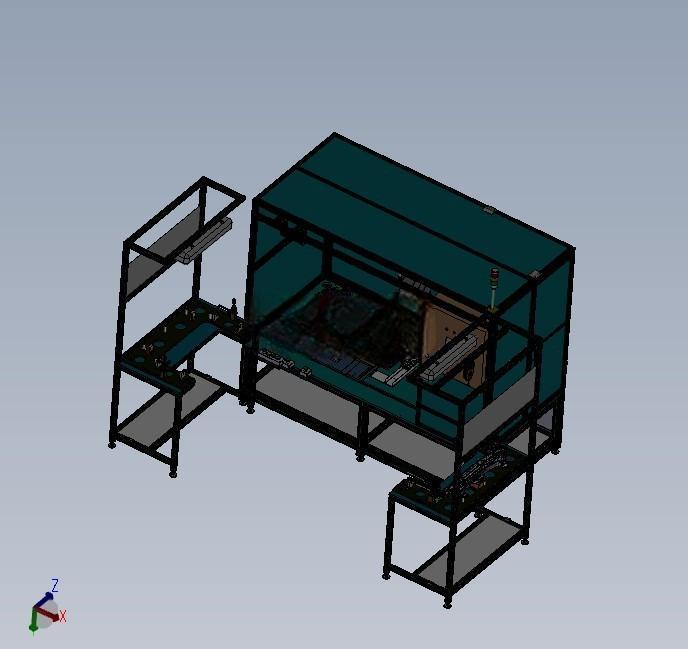

　　设备整体外形采用矩形框架式铝型材搭建主体支撑结构，外围搭配钣金防护门板，既保证整体结构刚性，又能预留足够的维护操作空间，安装时需在地面预埋M16规格的膨胀螺栓完成固定，设备底部配置可调脚杯，可调节范围为±20mm，用于抵消地面平整度误差，保证设备工作台面的水平度偏差不超过0.1mm/m。上料工位配置仿形定位工装，工装型面完全匹配天窗导轨与框架的装配定位基准，设置有4个气动夹紧点，工件放置到位后可自动触发夹紧动作，定位销采用淬火处理的Cr12MoV材质，耐磨性能优异，长期使用不易出现磨损变形，保证定位一致性。铆接工位配置两套卧式铆接动力头，分别对应导轨两侧的铆接点位，动力头采用气液增压驱动，铆接力可在0.5-3T范围内调节，铆接头行程为50mm，可根据不同板厚的铆接需求调整伸出长度，铆接过程中压力传感器实时采集铆接力数据，当压力超出设定阈值时设备自动报警停机，避免出现过铆压伤工件或者欠铆连接强度不足的问题。下料工位配置工件到位检测传感器，当回转台将完成铆接的工件输送至下料位后，夹紧工装自动松开，提示操作人员取件，也可搭配小型桁架机械手实现自动上下料，进一步提升产线自动化程度。

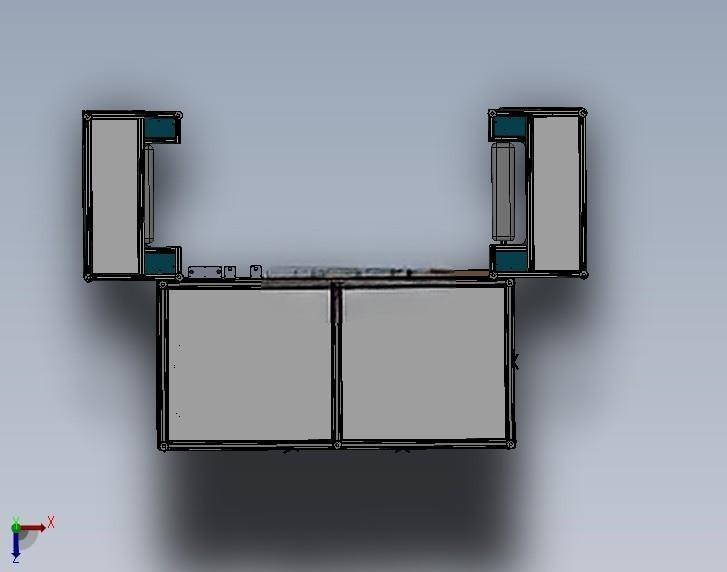

　　设备的节拍设计匹配整线15秒/件的生产节拍，三工位循环的作业模式可将上料、铆接、下料的动作时间重叠，大幅压缩单件作业周期，相比单工位铆接设备生产效率提升60%以上，结构布局紧凑，整体占地面积仅为2.4m×1.8m，可灵活布置在产线侧边的离线作业区域，不需要占用主线的直通空间，适配现有车间产线的升级改造需求。气路系统全部布置在设备框架内部的走线槽内，外部仅预留气源接口，接入0.5-0.7MPa的压缩空气即可正常运行，电气控制柜集成在设备侧部，操作面板设置在设备正面的上料工位旁，高度符合人体工程学设计，操作人员站立即可完成参数调整、状态查看等操作，不需要额外弯腰或者抬手。

　　防护设计上，铆接工位外侧设置有安全光栅，当操作人员肢体误入铆接作业区域时，设备会立即停止铆接动作并触发报警，避免出现安全事故，所有运动部件外侧都设置有透明亚克力防护板，既可以观察设备运行状态，又能防止铆接过程中产生的金属碎屑飞溅伤人。该工位的设计充分考虑了汽车零部件装配产线的柔性化需求，后续如果需要适配其他型号的天窗产品，仅需要更换上料工位的仿形工装、调整铆接头的位置参数即可完成换型，换型时间可控制在30分钟以内，能够满足多品种小批量的生产需求，同时设备的易损件全部采用行业标准件，采购替换方便，后期维护成本较低。
