带观察窗多扇组合式折叠门结构设计

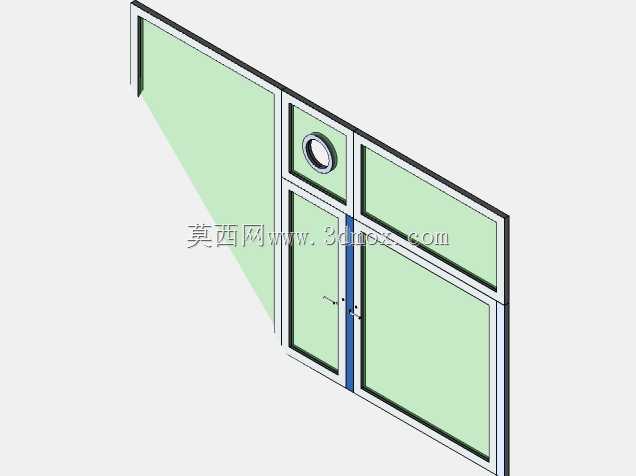

　　设计阶段首先确定的是安装边界条件，常规适配的门洞预留尺寸需要匹配收拢后的门扇堆叠厚度，单扇门扇的宽度控制在合理区间，避免过宽导致铰接处受力过大产生下垂变形，也避免过窄导致合页数量过多、安装工序繁琐。门扇的铰接位置做了错位处理，保证折叠过程中相邻门扇不会发生干涉，完全收拢时多扇门扇能整齐贴合在门洞侧边，不会突出过多占用通道空间。门体上设置的圆形观察窗，采用内嵌式安装结构，窗体与门扇面板之间加装密封压条，既满足隔断空间两侧的可视需求，方便人员在不开启门体的情况下观察另一侧的工况，也不会破坏门体整体的密封性能，适配有防尘、隔温需求的使用场景。这款折叠门的结构设计，核心围绕小空间出入口的开合需求展开，区别于常规平开门单扇旋转占用侧向空间、推拉门需要预留双扇重叠避让距离的局限，多扇铰接的折叠形式能在开启时将门扇沿侧边收拢，最大程度释放出入口的通行净宽，在工业车间隔断、洁净室分区、设备检修通道、商用空间隔断等场景中都有很高的适配性。从结构组成来看，整套门体由边框型材、多块门扇面板、铰接合页、侧边密封胶条、圆形观察窗几个核心部分构成，门扇边框采用等截面薄壁型材拼接，既保证整体框架的抗形变能力，也能控制门体整体重量，降低开合过程中的操作阻力。

　　门扇侧边的蓝色密封构件，在门体完全闭合时会与门框侧边紧密贴合，填补门扇与门框之间的装配间隙，减少气流、粉尘的穿透，在有洁净度要求的车间场景中，这种密封结构能有效降低不同分区之间的交叉污染风险。从安装适配性来看，这款折叠门的上轨道采用暗藏式安装设计，下轨道可根据使用需求选择明装或者无下轨形式，无下轨版本能完全消除地面的凸起障碍，方便搬运推车、作业设备无障碍通行，明装下轨版本则能提供更好的导向稳定性，适合门扇尺寸较大、使用频率较高的重载场景。门扇面板采用轻质复合结构，表面平整易清洁，边框的型材槽口预留了密封胶条的安装位，后期维护更换胶条时不需要拆解整个门扇框架，只需要将老化胶条从槽口中抽出替换即可，降低运维成本。

　　在结构强度校核阶段，重点对铰接合页的受力做了模拟分析，每个合页的承重载荷按照门扇总重量的1.5倍做冗余设计，避免长期开合使用后合页变形导致门扇卡滞；门框与墙体连接的位置预留了调节余量，能适配土建施工中存在的少量门洞尺寸偏差，安装时可以通过调节螺栓微调门框的垂直度与水平度，保证门扇开合顺畅无卡顿。不同于民用家装场景的折叠门，这款工业用途的折叠门在设计时没有多余的装饰性结构，所有构件都服务于功能需求：观察窗的位置设置在成年人站立视线的对应高度，不需要刻意弯腰或者踮脚就能观察对侧情况；门扇的开合把手设置在便于操作的高度位置，握持受力方向符合人体工学，单次操作就能完成解锁与推拉动作；铰接处的转轴做了耐磨处理，长期反复开合也不会出现转轴磨损导致的门扇下沉、闭合错位问题。

　　在实际项目应用中，这类折叠门常被用于生产车间的工序隔断，既可以在生产时闭合划分不同的作业区域，减少不同工序之间的噪音、粉尘干扰，在需要转运大型工件、设备的时候，又可以完全折叠收拢，留出足够宽度的通行通道，不需要像常规平开门那样提前预留门扇旋转的半径空间，对于厂房内部空间紧张的场景尤为适用。另外在设备防护区域的应用中，这款折叠门可以作为大型设备的检修防护门，日常闭合时起到安全防护、隔离设备运转区域的作用，设备检修时完全打开，能提供最大化的检修操作空间，不需要拆卸额外的防护构件，提升检修作业的效率。设计过程中也充分考虑了不同场景的适配性，门扇的面板材质可以根据使用需求更换，比如有防静电需求的电子车间可以选用抗静电面板，有防腐蚀需求的化工区域可以选用耐腐面板，整体框架结构不需要做改动，只需要替换面板材质就能适配不同的使用环境，具备很高的通用适配性。
