SR16六档位旋转波段开关结构设计

　　在小型电子设备、仪器仪表、工控操作面板的档位切换场景里，这类多档位旋转开关是承担信号通路切换、功能档位选择的核心基础元件，本次呈现的SR16规格六档位旋转开关，在结构设计上充分兼顾了小空间安装、多档位精准定位、操作手感一致性的实际工程需求。从实际应用场景来看，这类开关常被用在手持测量仪器的量程切换、小型音频设备的输入源选择、工控小设备的模式切换、小家电的功能档位选择上，相比滑动式档位开关，旋转式结构在有限的面板开孔面积下能实现更多档位的排布，同时操作时的施力方向更贴合人手拧动的操作习惯，长期使用的结构可靠性也更优。

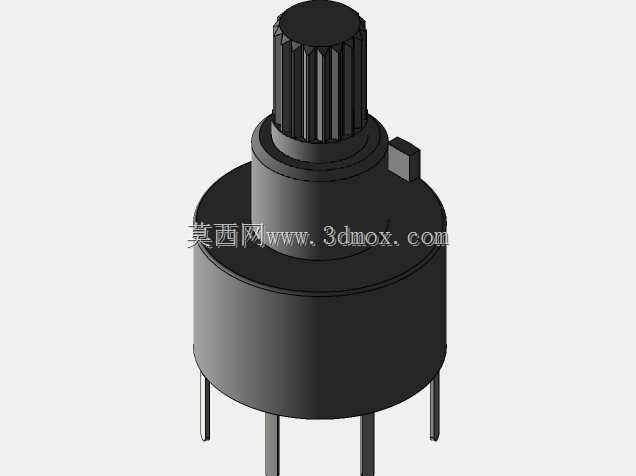

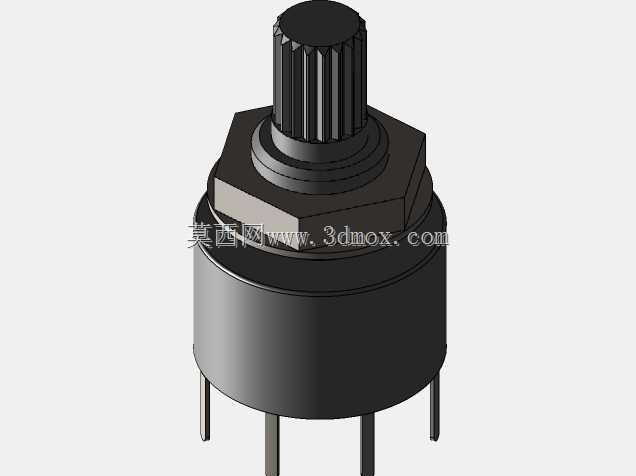

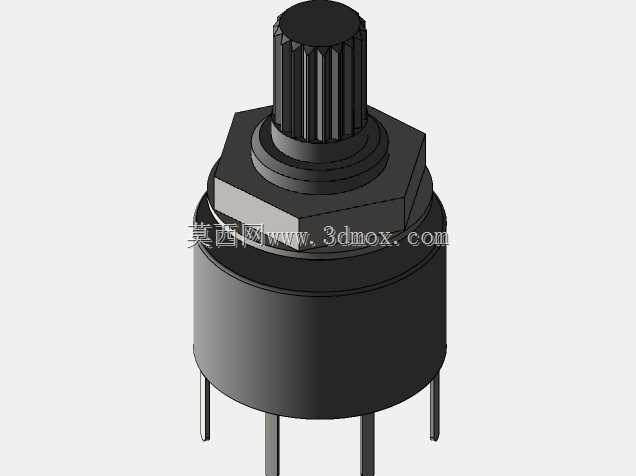

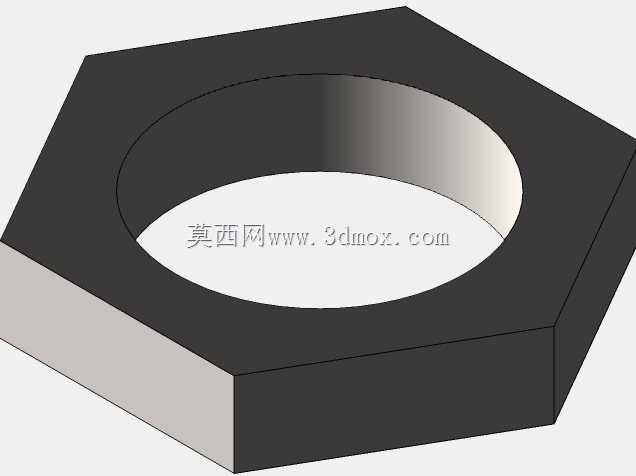

　　从产品功能特性来看，这款六档位开关可实现六个独立通路的逐档切换，每一次档位转动都有清晰的定位手感，避免档位切换时出现虚位、跳档的问题，底部直插式引脚适配常规PCB板波峰焊工艺，不需要额外的接线端子，能直接在电路板上完成固定与电气连接，减少装配环节的零件数量。顶部的滚花纹理旋钮轴，既可以直接作为操作端使用，也可以配套加装塑料或金属旋钮帽，适配不同设备的外观设计需求，轴身的六角螺母结构是安装固定的核心结构，穿过面板开孔后从背面拧紧螺母即可完成开关在面板上的固定，不需要额外设计复杂的安装支架。

　　在设计思路上，这款开关的整体结构采用同轴分层设计，最外层的圆柱形壳体作为整个结构的承载基座，内部集成了动触片、静触片、定位弹片、转轴几个核心部件，转轴转动时带动内部动触片同步旋转，每转动一个固定角度，定位弹片就会卡入对应的定位槽内，同时动触片与对应档位的静触片完成接触导通，实现电路的切换。壳体直径控制在16mm规格对应的尺寸区间，刚好适配行业内通用的16mm面板开孔尺寸，不需要为这款开关单独定制开孔尺寸，能直接替换同规格的其他同类产品，降低设备选型时的适配成本。

　　从外形尺寸与安装边界来看，这款开关的整体轴向高度从引脚底端到旋钮轴顶端控制在常规小型电子设备的内部空间容纳范围内，六角固定边的对边尺寸匹配标准锁紧螺母的尺寸，安装时面板背面只需要预留出壳体直径的圆形空间，不需要额外避让其他结构，引脚的排布间距符合通用PCB设计的孔距规范，在绘制电路板时可以直接按照引脚位置预留焊盘孔位，不需要做额外的孔位调整。转轴的转动角度被精准限制在六个档位对应的总角度区间内，不会出现过度转动导致内部结构损坏的问题，每一档位的转动角度均匀，操作时的阻尼感一致，不会出现某一档位过松或过紧的情况。

　　在结构细节处理上，壳体与转轴之间的配合间隙控制在合理范围内，既保证转轴转动时没有卡滞，也能避免间隙过大导致灰尘进入内部影响触点接触可靠性，底部引脚与壳体之间的固定结构做了防松处理，在焊接时不会因为引脚受力出现松动移位的问题。六角固定座与壳体之间为一体化结构，相比分体式固定结构的抗扭强度更高，在拧紧安装螺母时不会出现壳体跟转、内部结构错位的问题。滚花轴的纹理深度经过优化，即使不额外加装旋钮帽，直接用手指拧动时也有足够的摩擦力，不会出现打滑的情况。

　　对于结构设计从业者来说，这类标准件的三维模型可以直接导入到设备整体装配中，用来校核面板开孔尺寸、内部安装空间、旋钮帽的配合尺寸，不需要从零开始绘制模型，能大幅缩短设计阶段的标准件建模时间，同时模型的结构细节完整，在做干涉检查时可以准确判断开关与周边壳体、电路板、其他元件的位置关系，避免实际生产装配时出现空间不足、干涉卡滞的问题。在做设备选型时，也可以通过模型直观了解开关的结构形式，判断是否符合自身产品的安装需求、操作需求，减少选型失误带来的试错成本。
