手动便携式金属板材剪切切割装置

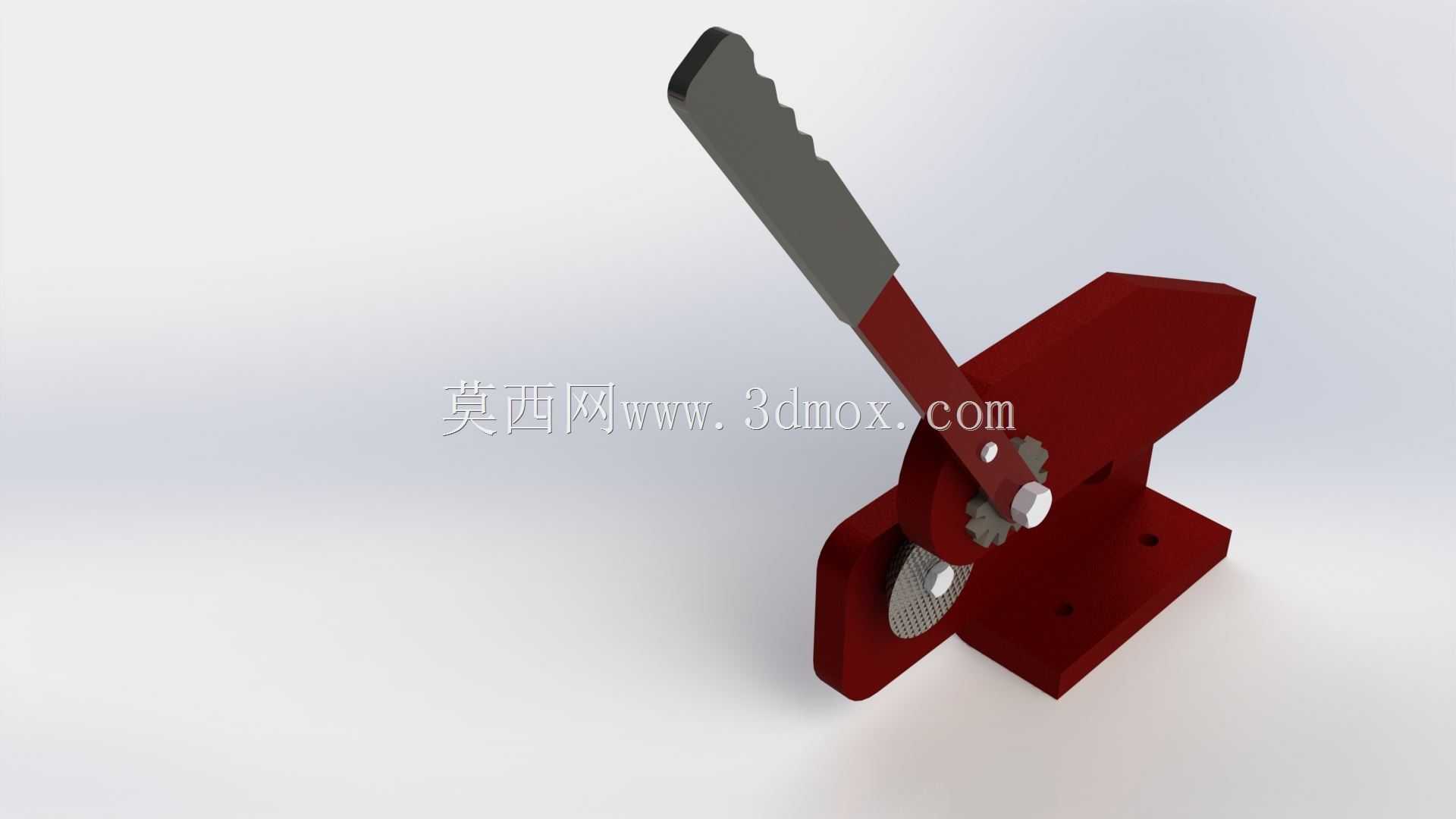

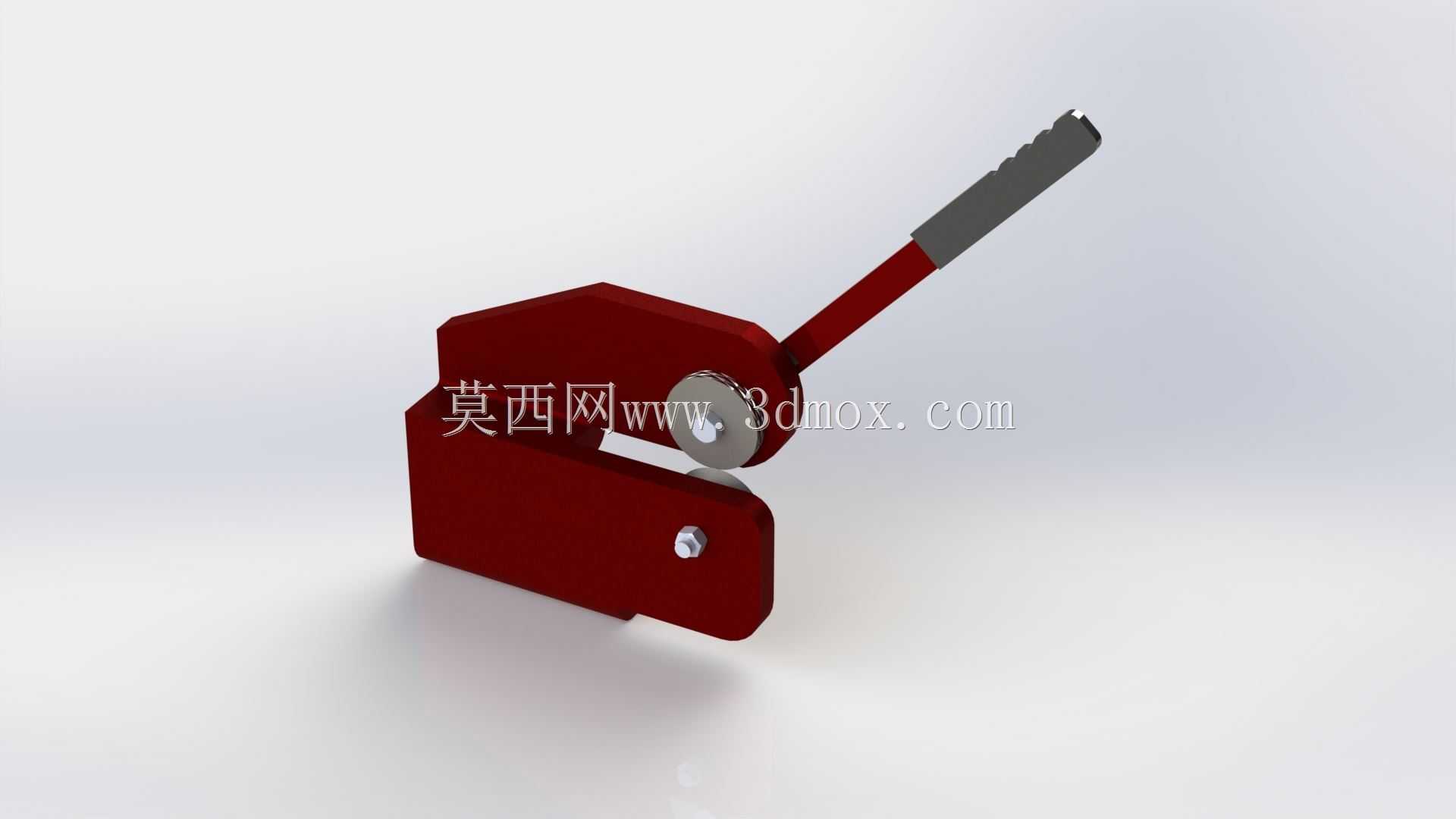

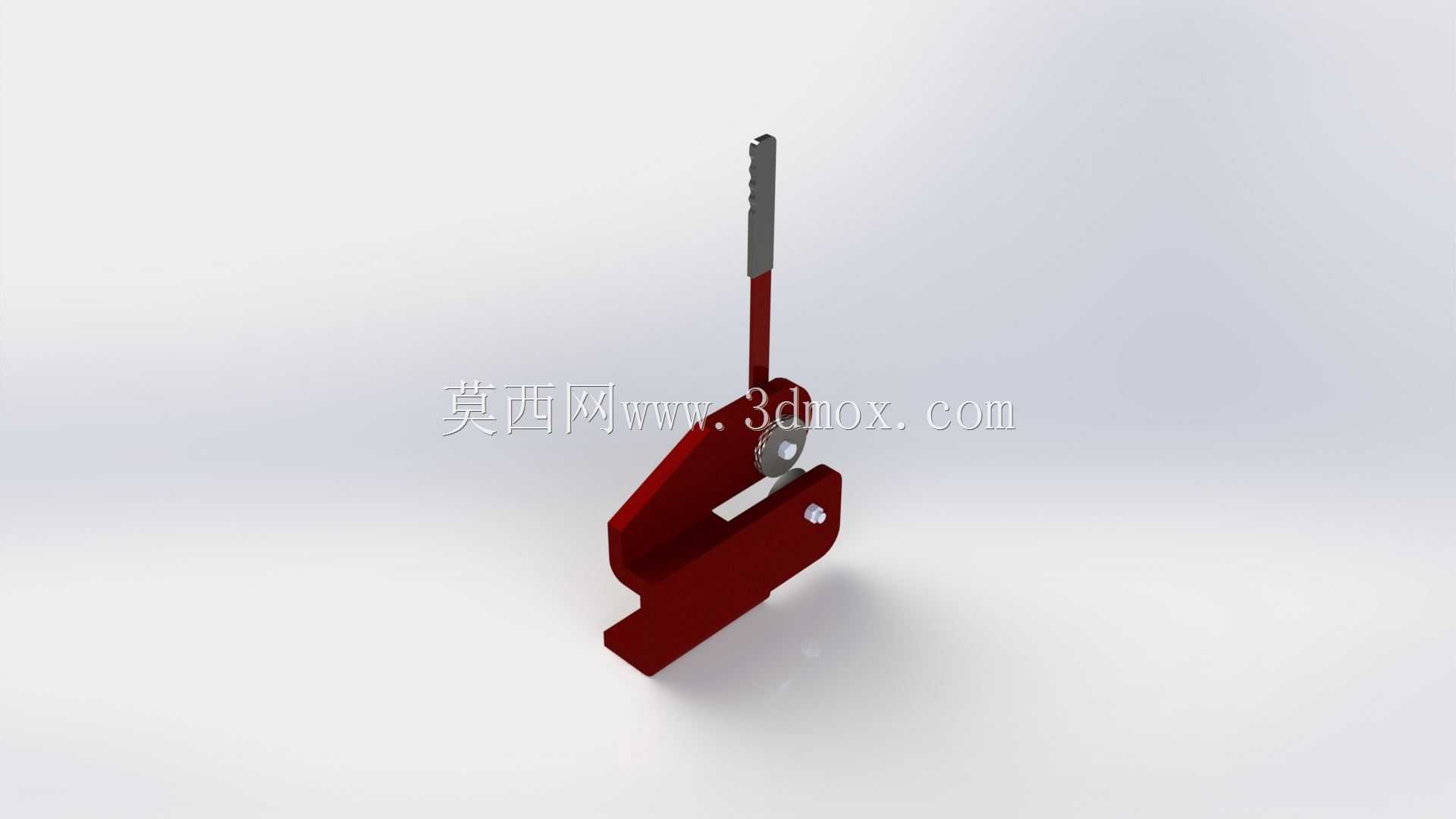

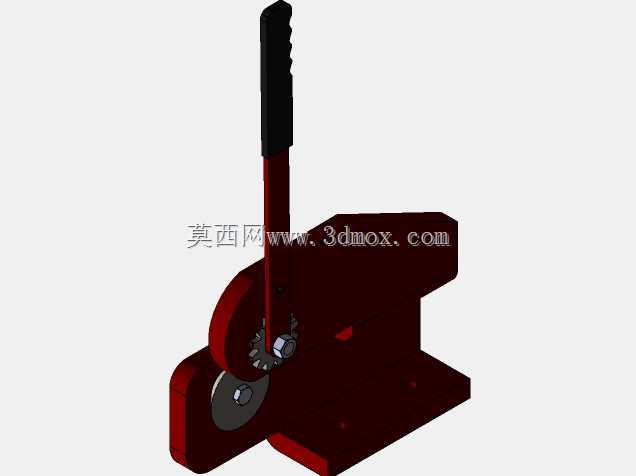

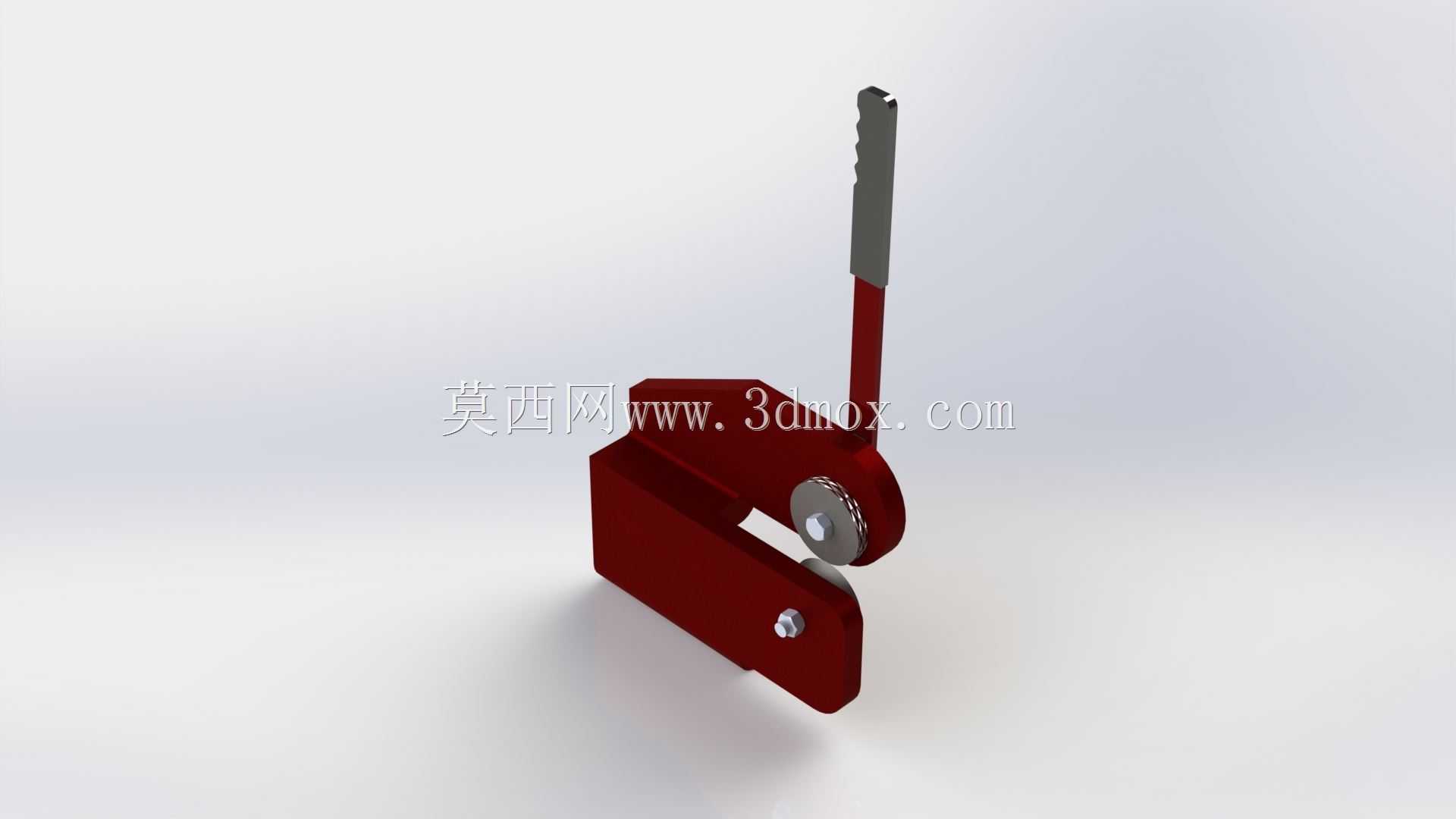

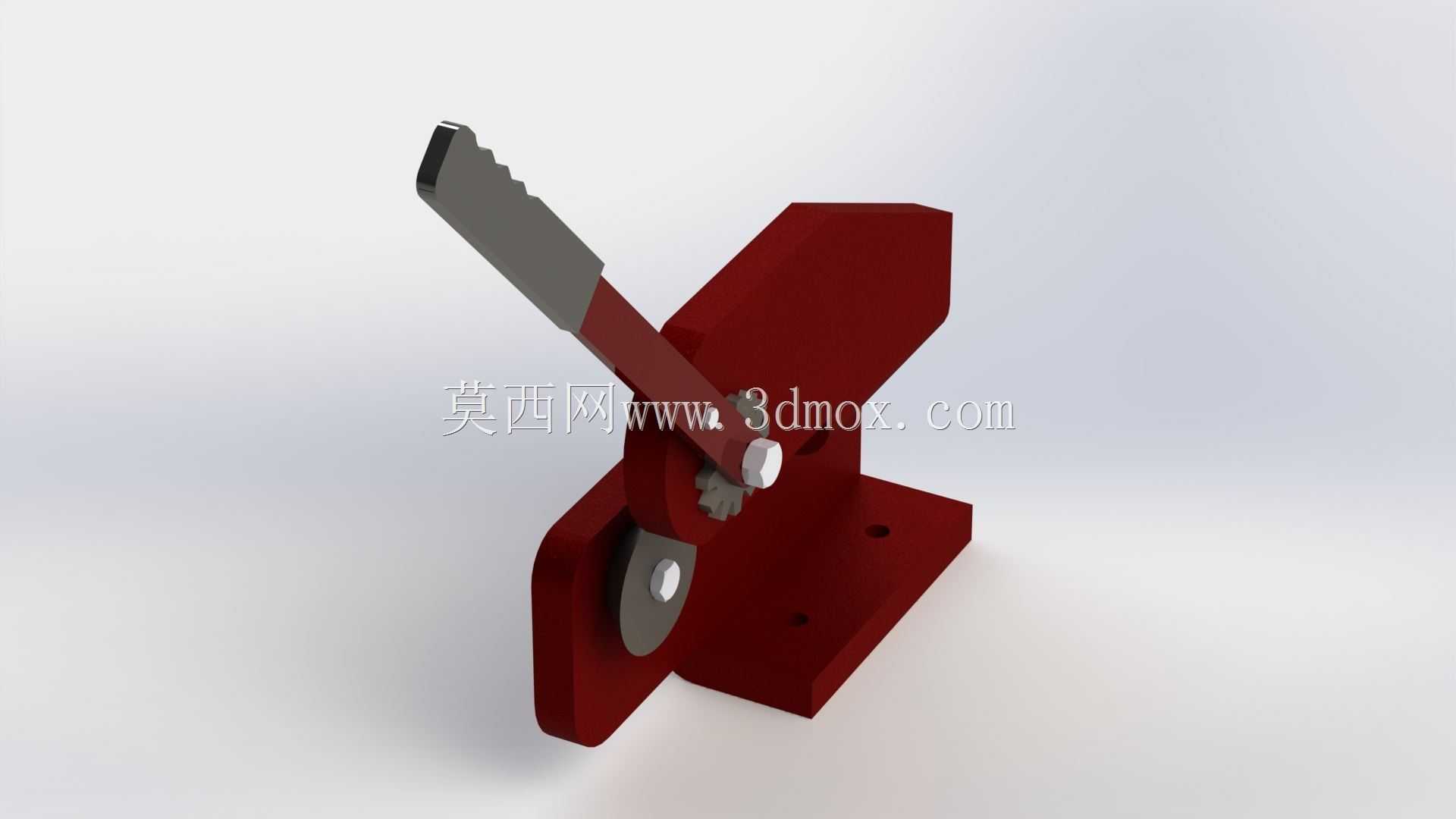

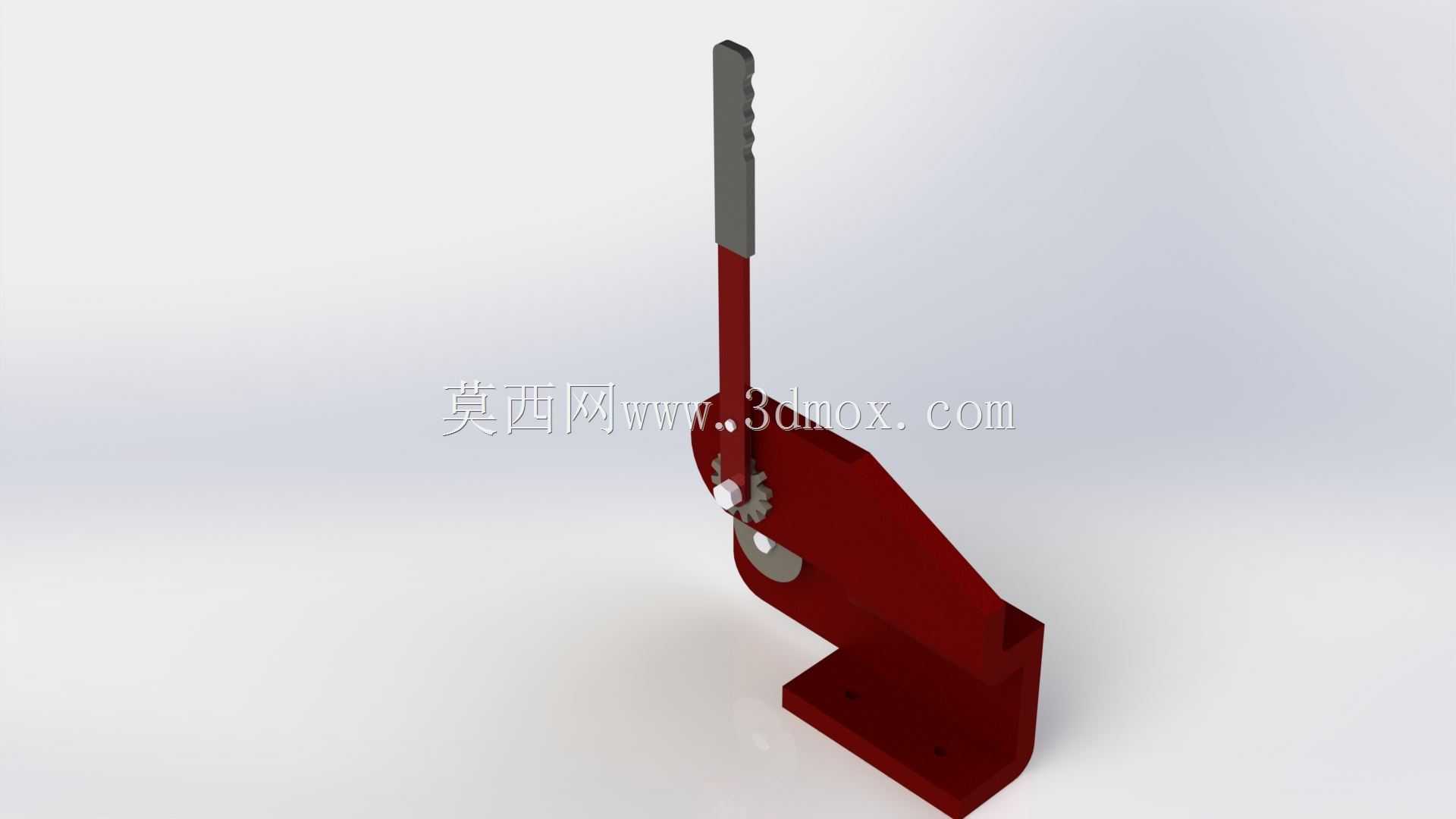

　　在小型钣金维修、户外管线施工、五金作坊单件下料这类场景里，大型数控剪板机受场地、供电条件限制无法进场，手持角磨机切割又存在切口毛刺大、易烧蚀板材镀层、操作安全风险高的问题，这款手动式便携金属板材切割装置刚好填补了这类轻量加工场景的设备空白。从结构设计逻辑来看，整机采用杠杆增力的传动思路，长手柄做了贴合手部握持的波浪形防滑轮廓，操作时单手握持即可施加足够的下压力，手柄与刀架的铰接位置经过力矩配比优化，普通人施加约150N的握力就能在刀口位置输出超过2kN的剪切力，足以剪切0.5-2mm厚度的冷轧钢板、铝板以及1mm以内的不锈钢薄板，完全覆盖日常维修、单件下料的加工需求。

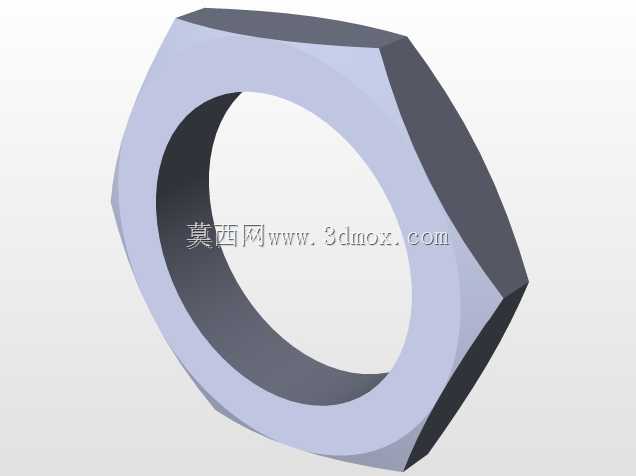

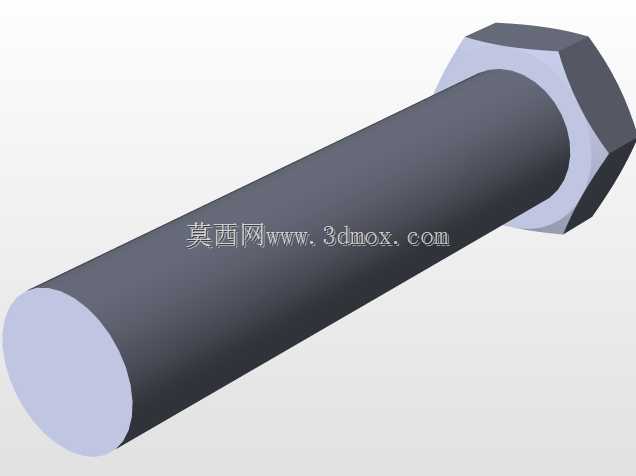

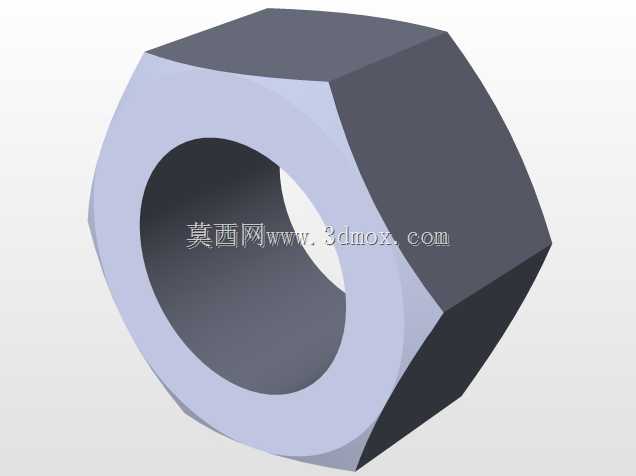

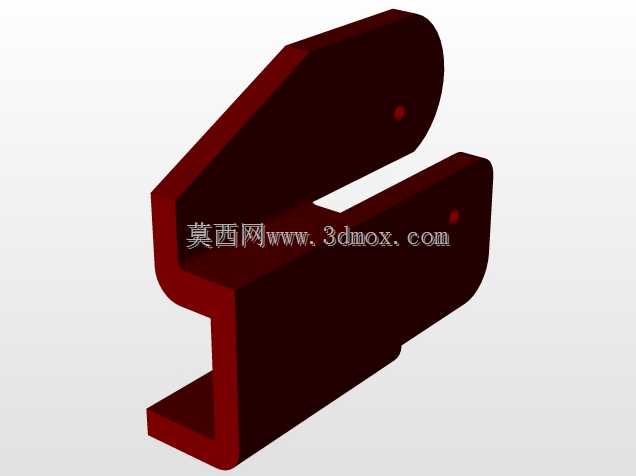

　　设备的核心剪切副采用斜口剪切入思路，动刀与定刀之间预留了0.02-0.05mm的可调间隙，针对不同厚度、不同材质的板材可以通过铰接处的锁紧螺母微调间隙，避免剪切厚板时出现卡滞、剪薄板时出现毛刺翻边的问题；刀口做了高频淬硬处理，硬度达到HRC55-60，长期剪切普通碳钢板也能保持刃口锋利度，减少后期刃磨维护的频次。底座部分设计了两个对称的安装沉孔，既可以通过螺栓临时固定在工作台、槽钢支架甚至现场的木质跳板上，也可以搭配C型夹具快速装夹在任意平整的刚性支撑面上，安装边界灵活，不需要做专门的设备基础，整体重量控制在4kg以内，单人即可单手拎取转移，完全适配流动作业、现场抢修的使用需求。

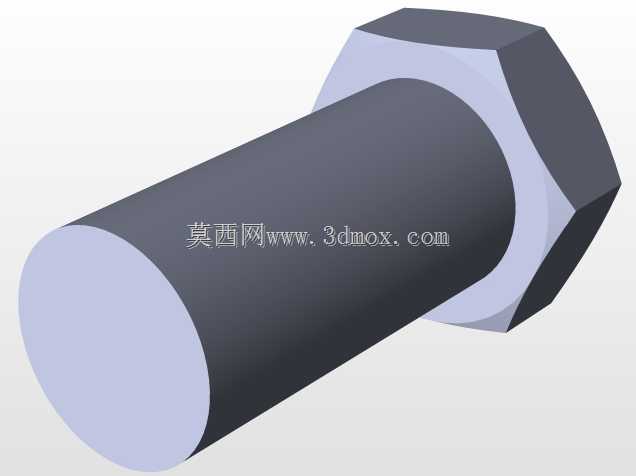

　　从结构细节来看，铰接位置采用销轴加耐磨衬套的配合方式，避免长期使用后铰接孔磨损出现旷量，导致上下刀口错位影响剪切精度；刀架侧面设置了可调节的定位挡板，下料时可以预先调整挡板位置，批量剪切同尺寸的板件时不需要反复划线测量，能有效提升单件小批量加工的效率。和常见的台式手动剪板机不同，这款装置的剪切工位做了开放式设计，除了剪切规则的条形板材，也能对异形钣金件的边缘做修边处理，甚至可以完成小型角码、吊片的落料加工，适用场景比传统固定工位的手动剪更灵活。

　　在实际使用中，这类手动切割装置不需要外接电源、气源，不存在电动工具的漏电、卡锯片风险，操作门槛低，即使没有经过专业设备操作培训的一线维修人员，也能快速上手完成板材切割作业，切口平整无热变形，切割后不需要额外做打磨修边工序，能有效缩短现场加工的作业时长。设计时特意将整机的重心落在底座中心位置，固定后操作时不会出现侧翻、翘边的问题，手柄的操作行程控制在120度以内，单次剪切动作的操作幅度小，在狭窄的作业空间内也能正常操作，不会因为空间限制出现手柄无法压下的情况。定刀座上预留了刻度标识，配合可滑动的定位挡块，剪切时可以直接读取下料尺寸，尺寸误差能控制在0.5mm以内，满足一般钣金加工、五金维修的精度要求，不需要额外配合钢卷尺反复测量。整体结构没有复杂的传动零件，日常维护只需要定期在铰接销轴位置加注少量润滑脂，保持刀口清洁即可，故障率极低，适合作为流动施工队、小型五金加工点、设备维修班组的常备辅助加工工具。
