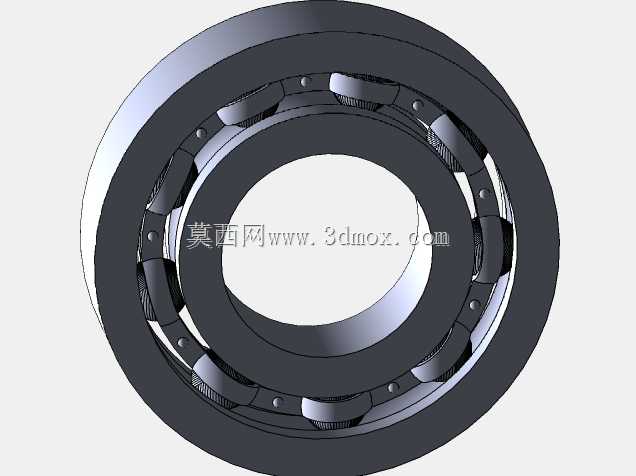

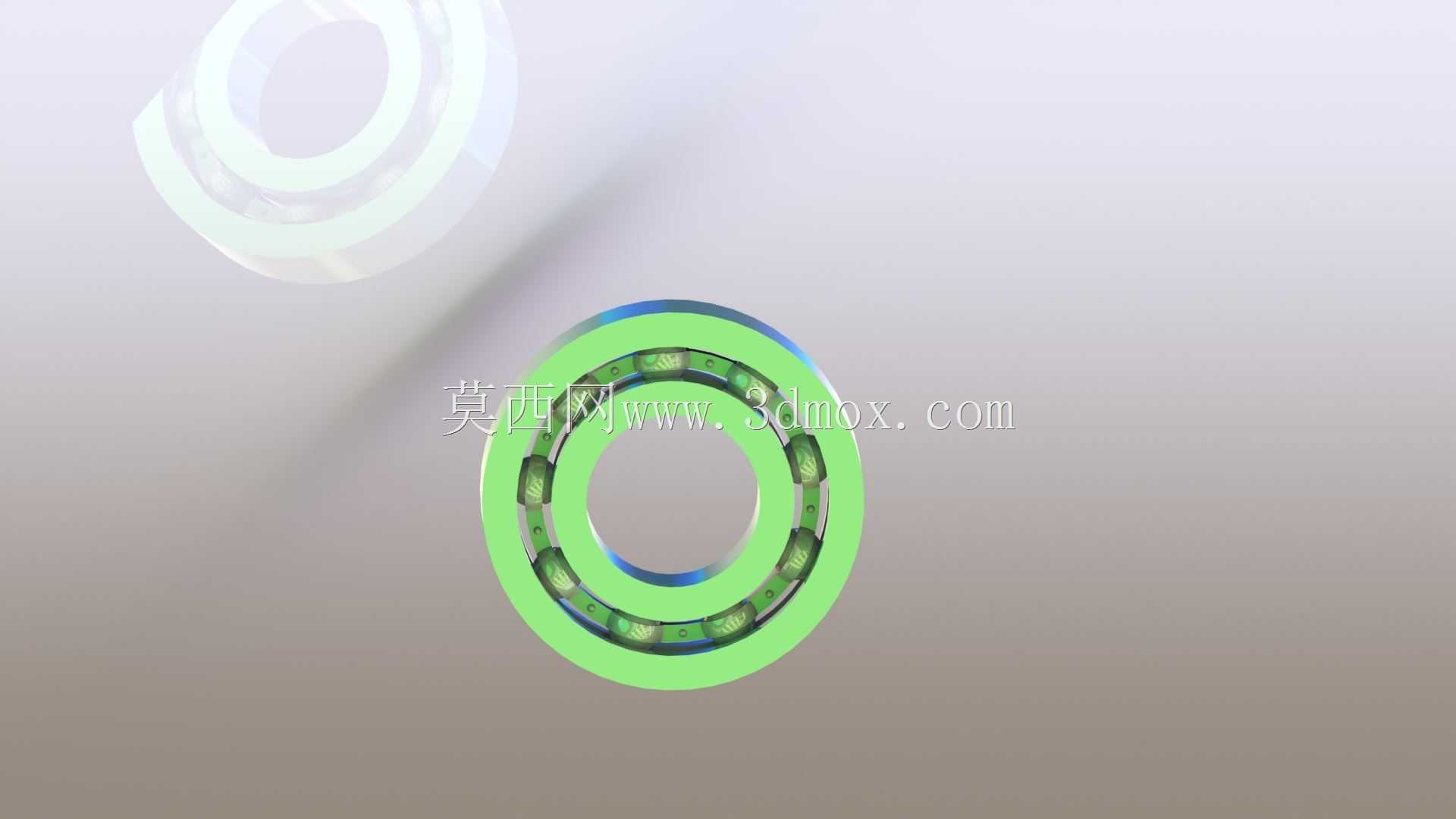

滚动轴承三维结构设计展示

　　从结构设计逻辑来看，该轴承采用内外圈分离式可装配结构，内圈与轴颈采用过盈配合实现周向固定，外圈与轴承座孔采用过渡配合，方便后期运维时的拆卸更换；滚动体采用均匀排布的球形滚子，通过保持架实现等间距分隔，避免滚子在运转过程中相互摩擦挤压，降低运转过程中的温升与磨损速率。建模过程中，首先根据轴系的承载需求确定轴承的公称内径，匹配对应轴颈的加工公差带，再结合安装空间的径向尺寸约束确定外圈外径与轴承宽度，滚道的曲率半径设计略大于滚动体半径，保证接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。在各类旋转传动设备的结构设计中，轴承是核心的支撑类零部件，其核心作用是约束轴类零件的径向与轴向窜动，将轴运转过程中的摩擦系数控制在较低区间，减少动力传输过程中的无谓损耗，同时保障轴系回转精度满足设备运行要求。这款深沟球结构的滚动轴承，在常规工况下可同时承受径向载荷与一定比例的轴向载荷，适配中等转速下的连续运转场景，广泛应用在中小型减速机输出端、离心泵轴系支撑、输送线辊筒两端、普通机床主轴非高精度端、工业风机叶轮轴等常见工业传动位置。

　　保持架采用浪形冲压结构，兜孔间隙预留合理的热膨胀余量，避免高速运转时滚动体卡滞；内外圈的挡边高度经过校核，既可以承受额定范围内的轴向载荷，又不会在装配过程中与保持架发生运动干涉。安装边界方面，该轴承的轴向定位通常采用轴用弹性挡圈或者轴肩定位，内圈定位轴肩的高度严格控制在轴承内圈厚度的三分之二以内，避免过高的轴肩影响轴承拆卸工具的着力点；外圈与轴承座的配合段需设置合理的导入倒角，装配时禁止直接敲击滚动体，需通过套筒均匀施力压入对应配合位置。

　　润滑结构的适配设计上，该轴承可适配脂润滑与稀油润滑两种方式，采用脂润滑时需在装配前填充占轴承内部空腔三分之一到二分之一的对应牌号润滑脂，避免过量填充导致运转时温升过高；采用油润滑时需匹配对应的油路通道，保证润滑油能够顺利进入滚道接触区域带走摩擦热量。密封结构可根据使用场景选择开式或者带防尘盖、密封圈的版本，在粉尘较多的工况下选用带接触式橡胶密封圈的结构，可有效阻挡外界粉尘、水汽进入滚道内部，延长轴承的实际使用寿命；在清洁度较高、转速较高的工况下可选用开式结构配合外部油路润滑，降低摩擦阻力提升传动效率。

　　建模过程中对所有配合面的圆角、倒角都做了还原，包括内圈与轴配合的导入倒角、外圈与座孔配合的导入倒角、滚道边缘的卸荷圆角，这些细节结构在实际加工中是必不可少的，既可以避免装配时的锐边刮伤配合面，也能减少热处理过程中的应力集中，降低零件开裂的风险。从实际选型匹配的角度来看，这类轴承的额定动载荷、额定静载荷参数需要根据轴系的实际受力情况校核，当径向载荷偏大时可适当选用宽度系列更大的轴承型号，当轴向载荷占比偏高时可搭配角接触结构轴承组合使用，单纯使用深沟球结构承受过大轴向载荷会导致滚道单侧受力过载，大幅缩短轴承的使用寿命。在三维装配过程中，该轴承模型可直接导入对应设备的轴系装配体，通过同轴心、端面重合的配合关系完成装配约束，可用于后续的干涉检查、运动仿真，验证轴系运转过程中轴承与周边密封件、端盖、挡圈等零件是否存在运动干涉，也可通过仿真模块模拟不同载荷下的轴承接触应力分布，为后续的结构优化提供参考依据。
