九米伸缩臂式高空作业作业平台结构设计

　　这款九米作业高度的臂架式高空作业平台，核心适配市政路灯维护、楼宇外墙局部修缮、厂区高架管线巡检、场馆高空灯具更换这类需要短距离多点位转场的高空作业场景，区别于大型车载式高空作业设备，它的结构更紧凑，转场时不需要占用大型货运车辆的运力，甚至可以适配小型载货底盘搭载，在狭窄的厂区通道、老城区街巷这类大型设备无法驶入的区域，依然能够顺利抵达作业点位完成高空作业任务。

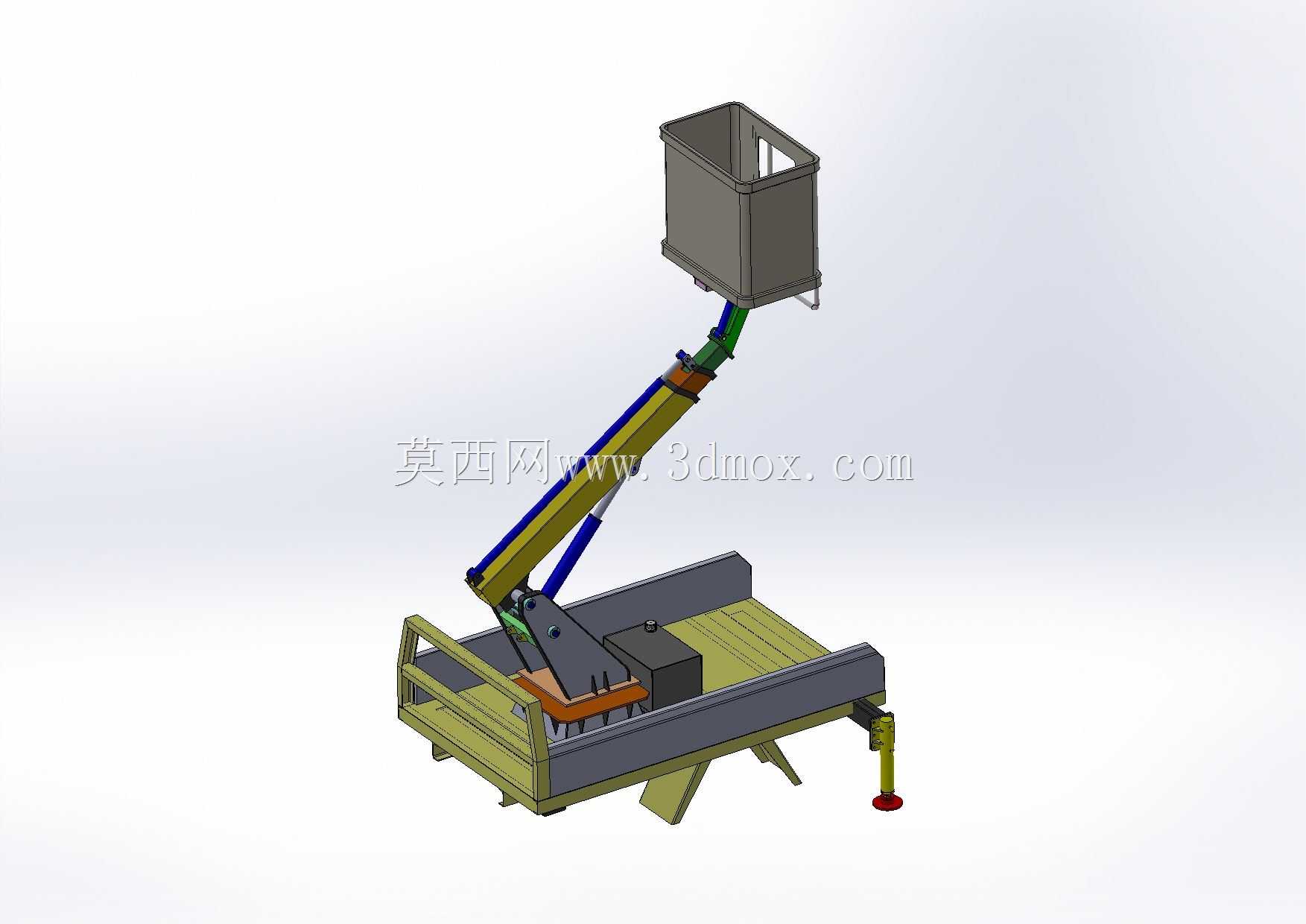

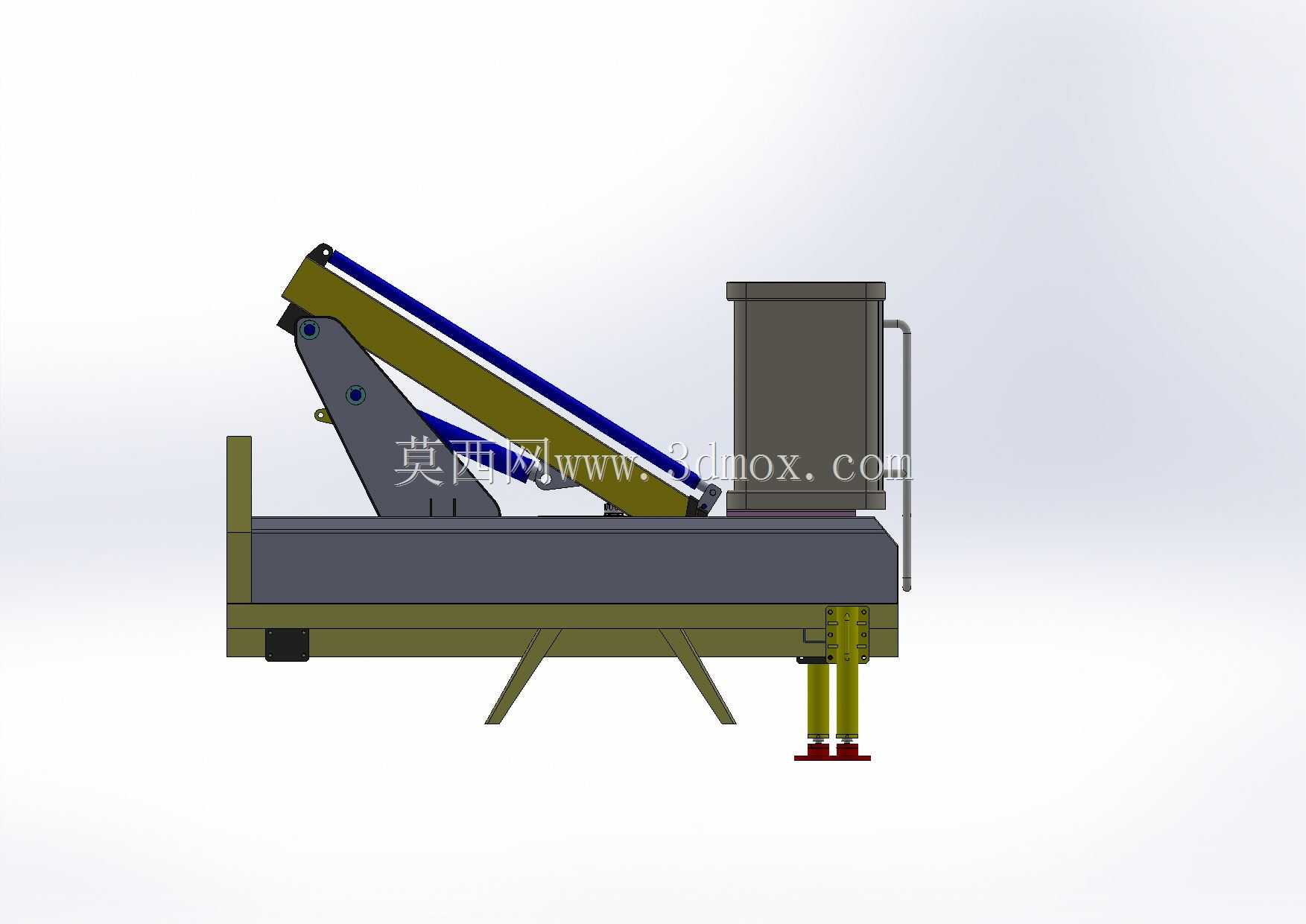

　　从结构功能来看，设备搭载的剪叉+伸缩臂复合举升结构，在保证九米最大作业高度的同时，收缩状态下整体高度控制在两米二以内，转场运输时不会遇到限高障碍；臂架末端的载人作业斗设置了半高防护栏与登车梯，作业人员进出作业斗时不需要攀爬过高的台阶，斗体内部预留了工具放置的平面空间，可以放置扳手、检测仪这类常用作业工具，不需要额外挂载工具筐。设备底部的四个液压支腿采用独立可调设计，每个支腿都可以单独调整伸出长度，在不平整的硬化路面、轻微坡度的地面上，都可以通过调整支腿伸出量将平台主体调整至水平状态，支腿底部的圆形支撑盘增大了与地面的接触面积，避免作业时支腿下陷引发的侧翻风险，支腿的伸出与收回都通过液压阀组控制，操作时不需要人力扳动锁销，单人即可完成支腿的调平作业。

　　设计过程中优先考虑了作业时的稳定性，臂架的铰接点位置经过反复校核，在全伸状态下作业斗额定承载两人加工具总重两百公斤时，整机的倾覆力矩余量保留了1.5倍的安全系数，臂架的截面采用箱型焊接结构，内部设置了加强筋板，避免臂架伸出过长时出现挠曲变形，影响作业人员的操作安全感。臂架的变幅油缸与伸缩油缸都设置了液压锁，即使液压管路出现意外泄压，臂架也不会出现突然下落的情况，给作业人员提供足够的安全冗余。平台的底座框架采用矩形钢管焊接成型，框架内部预留了液压泵站、控制阀组的安装空间，所有液压管路都沿着臂架内侧布置，外部设置了防护盖板，避免转场过程中飞溅的碎石剐蹭液压管路，也能减少户外作业时雨水、灰尘对管路接头的侵蚀。

　　从安装边界尺寸来看，设备收缩状态下的整体长度控制在三米八以内，宽度控制在两米一以内，搭载在常规蓝牌轻卡货箱上时，不会超出货箱的边缘，不需要额外办理超宽运输手续；支腿完全伸出后，横向支撑跨度达到三米二，纵向支撑跨度达到两米八，即使在作业斗偏载到边缘位置时，支撑结构依然能够保持稳定。作业斗的内部净尺寸为一米一乘八十公分，足够容纳两名作业人员同时操作，斗体边缘设置了安全带挂点，作业人员可以将安全绳直接挂在挂点上，不需要额外寻找固定位置。设备的操作面板分别设置在底座侧面与作业斗内部，地面操作人员可以控制臂架的升降与伸缩，作业斗内的人员也可以根据作业需求自行调整臂架位置，两处操作设置了互锁机制，避免同时操作引发的动作冲突。

　　在实际使用场景中，这类设备不需要复杂的安装流程，抵达作业现场后只需要将四个支腿伸出调平，就可以启动液压系统开展作业，作业完成后收回臂架与支腿即可快速转场，相比脚手架搭设的作业方式，能够节省大量的前期准备时间，尤其适合单次作业时间短、作业点位分散的高空作业任务。结构设计时也考虑了后期维护的便利性，所有液压接头都采用标准件，损坏后可以快速更换，臂架的铰接点都设置了润滑脂注油嘴，日常维护时不需要拆解结构就可以完成润滑保养，底座上的覆盖板采用快拆螺栓固定，检修液压泵站时只需要拆下覆盖板就可以接触到所有阀组与管路，不需要吊装拆卸上部结构。
