垂直运输用框架式电梯轿厢结构设计

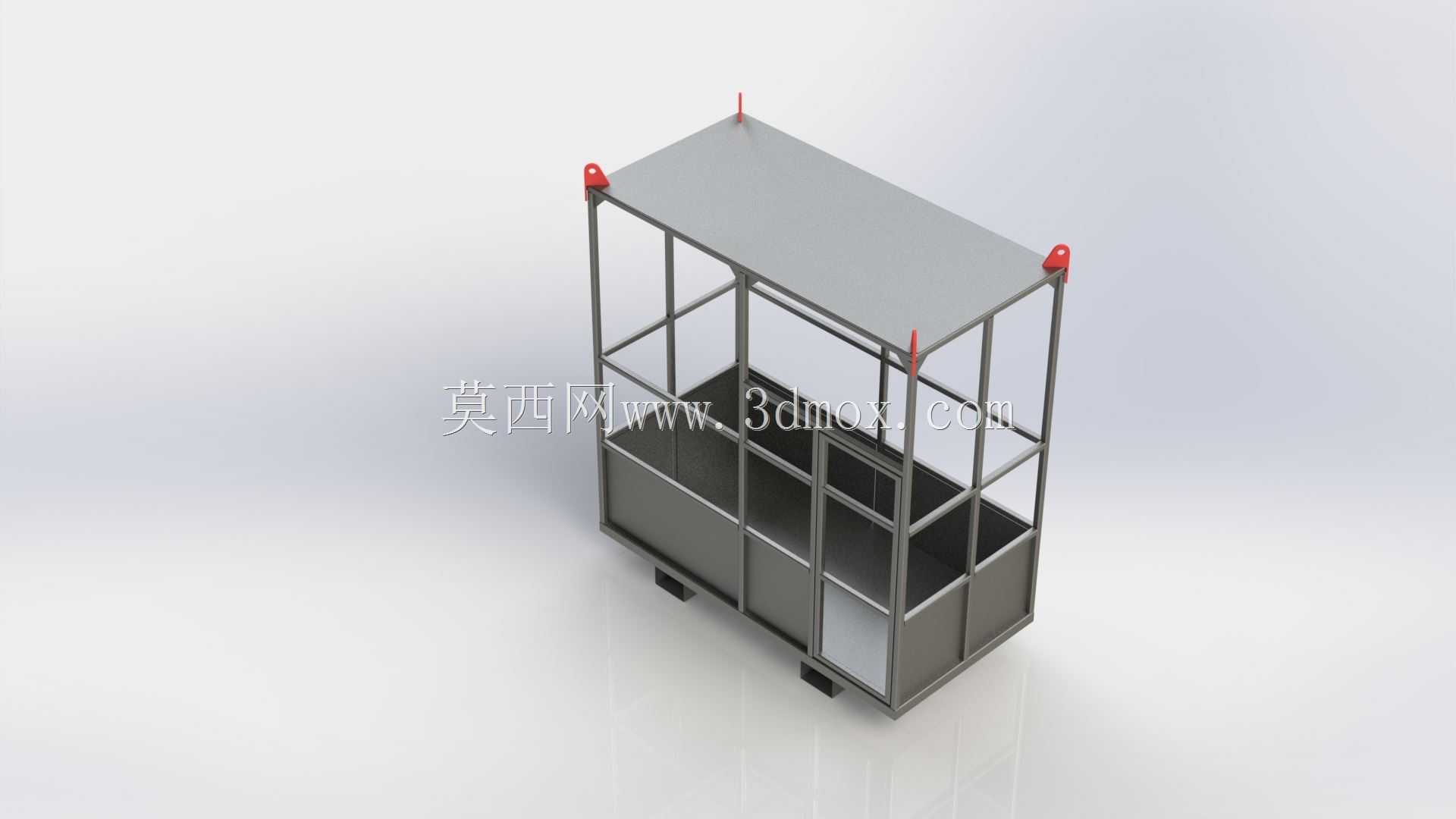

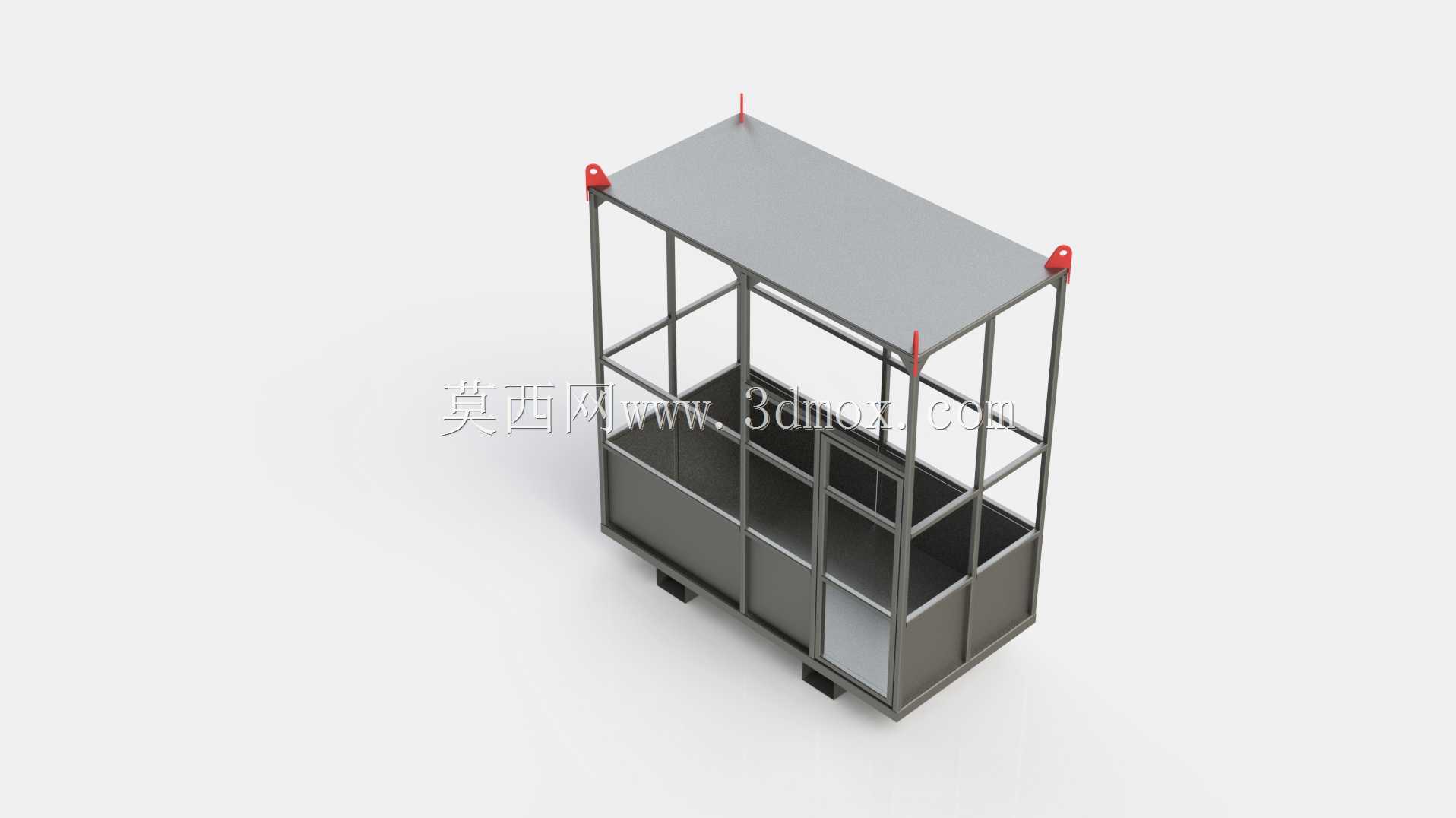

　　这款电梯轿厢结构的三维设计，核心围绕建筑内部垂直运输场景的实际使用需求展开，覆盖住宅、商业楼宇、工业厂房三类主流应用场景，可适配常规曳引式升降系统的安装匹配要求。从结构设计逻辑来看，整体采用方管型材搭建主承载框架，底部设置托盘式承载底座，底座下方预留了标准叉车孔位，既满足车间生产阶段的转运需求，也适配现场安装阶段的吊装对位操作，框架顶部四个角点设置带红色防护套的吊耳结构，吊耳位置经过受力校核，与主框架立柱直接焊接传力，避免吊装过程中出现应力集中导致的框架变形。

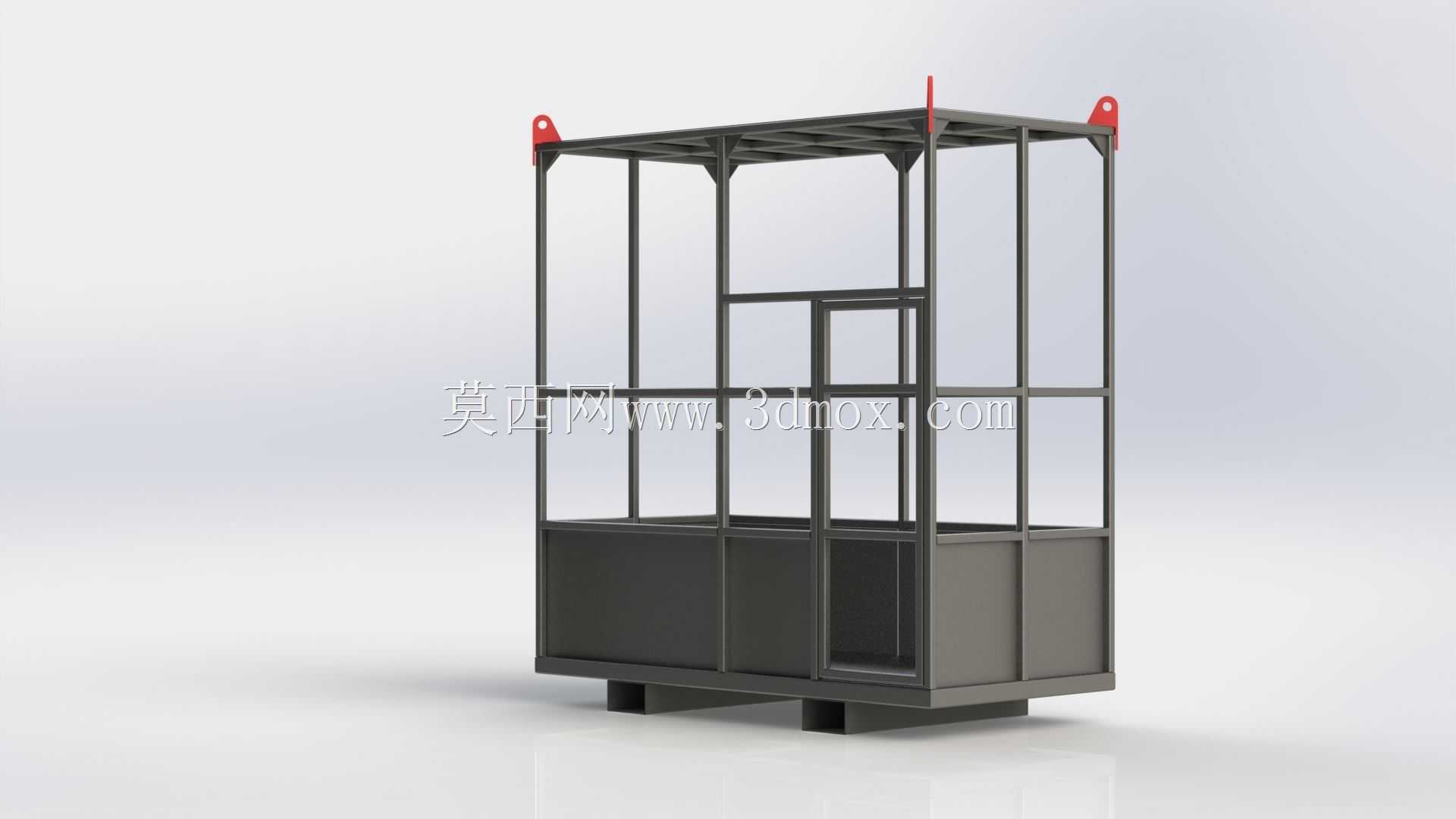

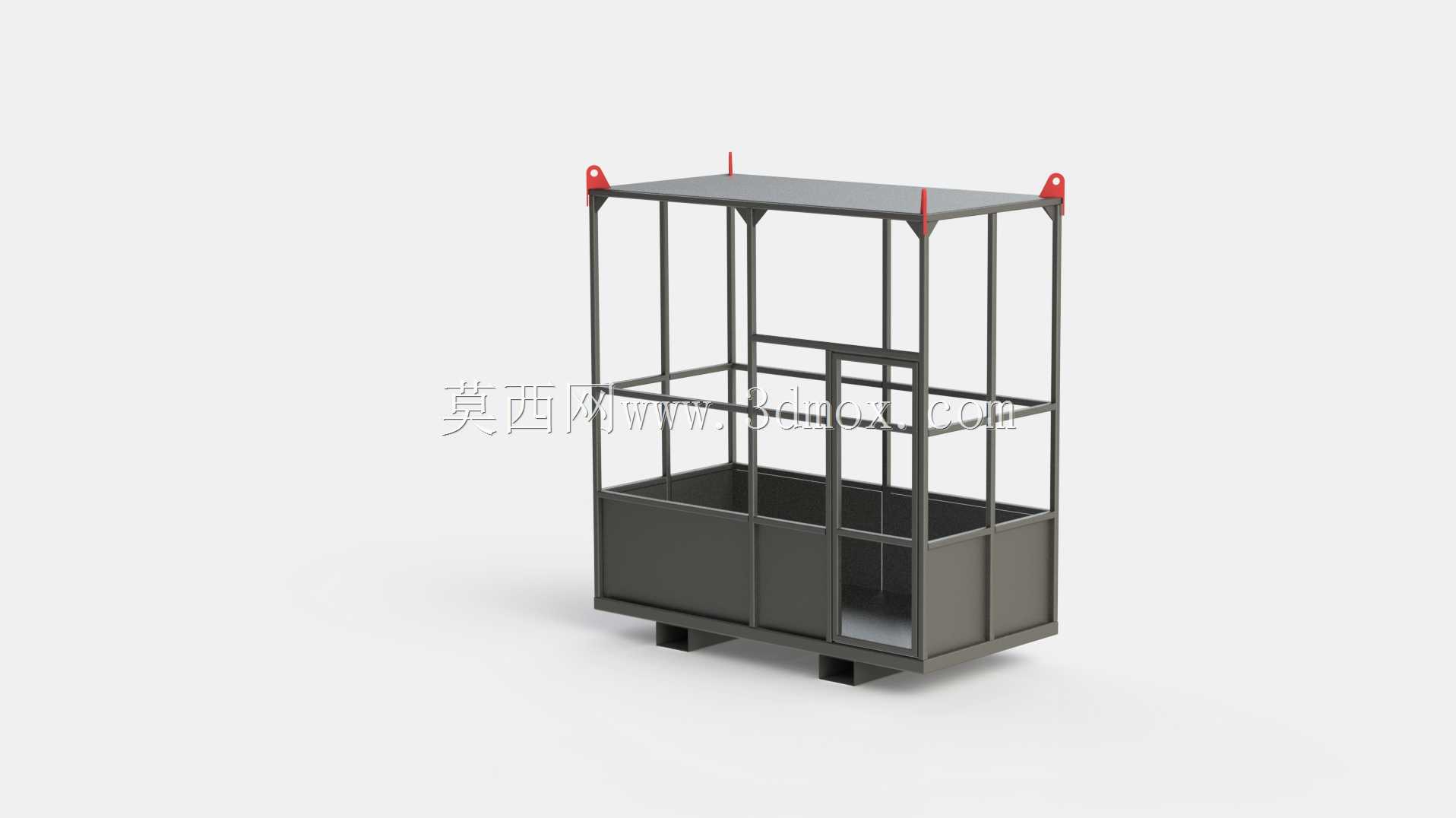

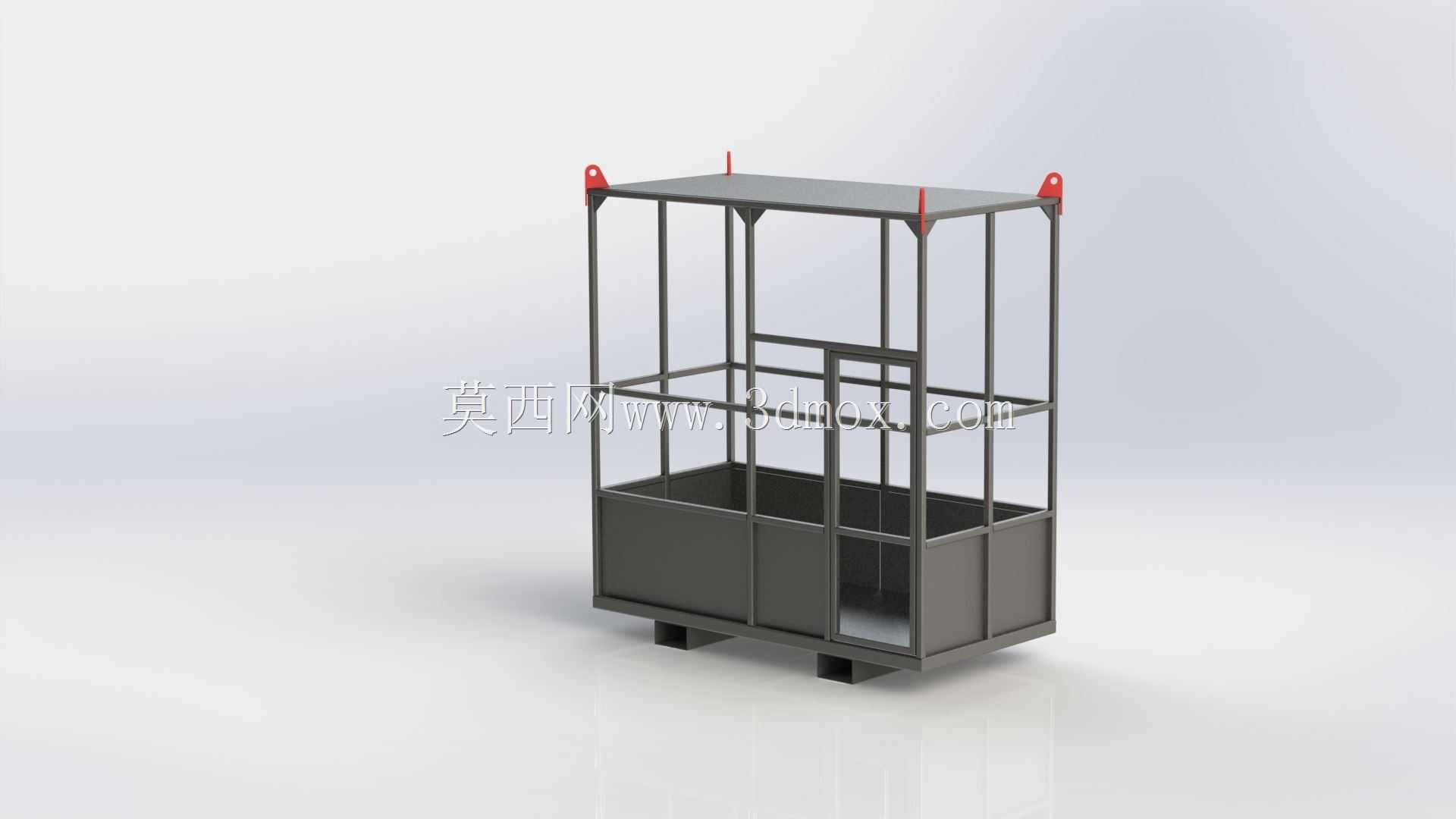

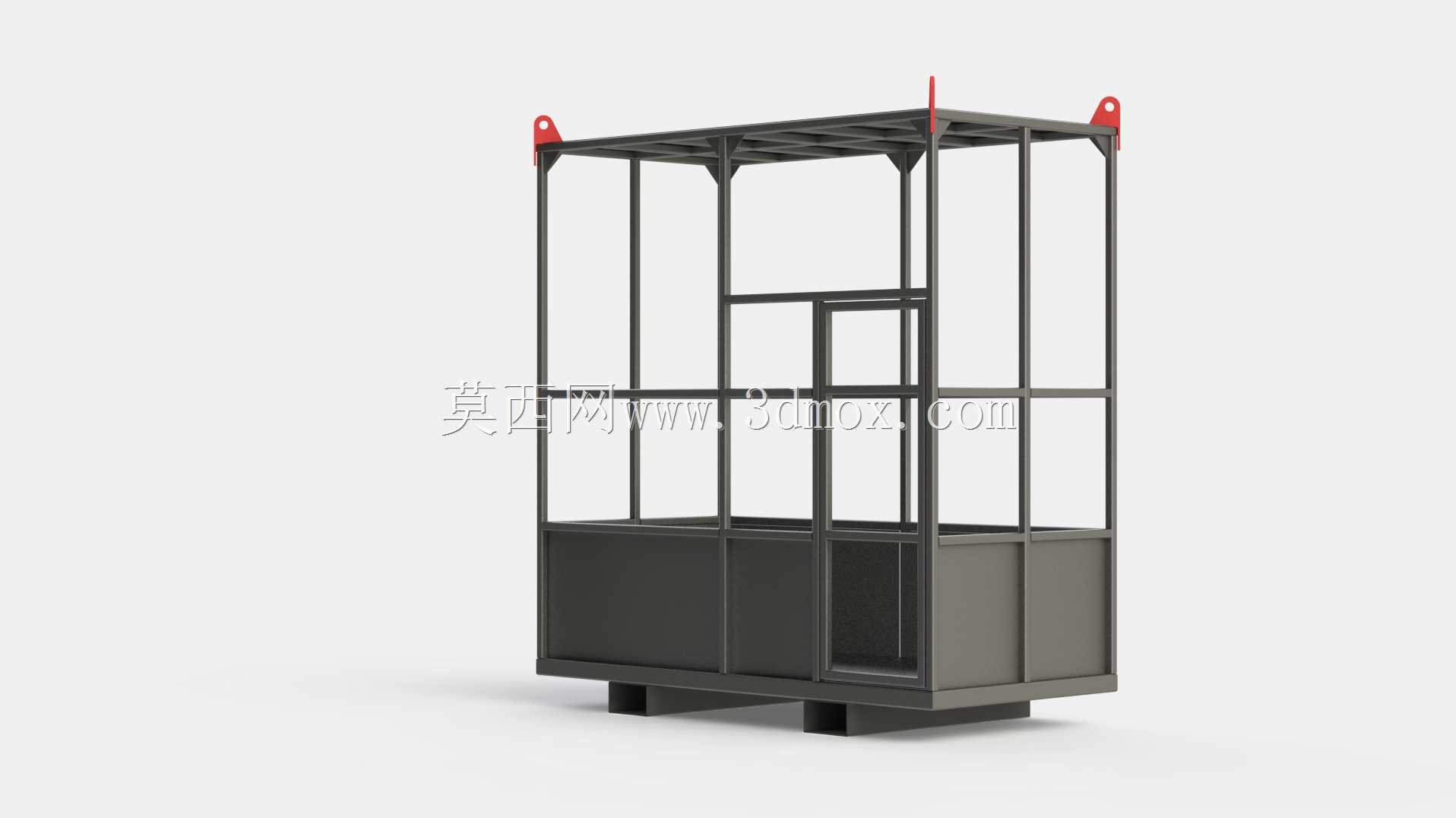

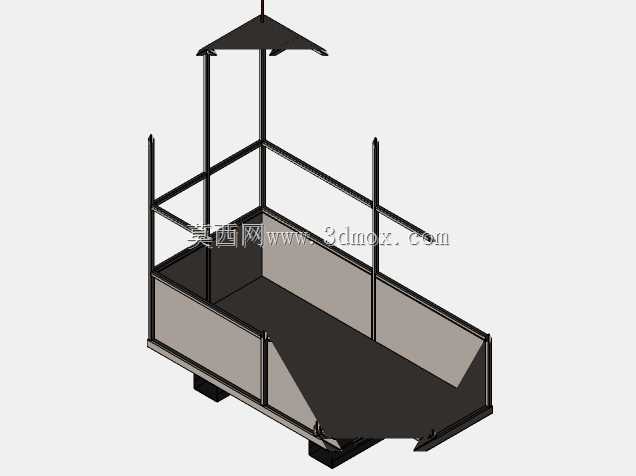

　　轿厢侧壁采用下半段封闭钣金、上半段镂空框架的设计形式，下半段封闭钣金高度控制在1.1米，符合载人载物场景的安全防护高度要求，上半段镂空设计一方面可以降低轿厢整体自重，减少升降系统的动力负载，另一方面也能减少轿厢运行过程中的风阻，适配中低层建筑的电梯运行速度区间。轿厢正面预留对开式轿门安装位，门框采用加厚方管做加强处理，可适配常规手动或自动轿门的安装接口，门框与主框架之间采用螺栓连接加焊接的双重固定方式，避免长期开关门振动导致的连接松动。

　　从安装边界尺寸来看，这款轿厢的整体外廓尺寸适配常规1.6米*1.5米的电梯井道预留空间，内部净使用空间可满足8人载客或标准手推车进出的载物需求，底部承载底座的额定承载载荷按照1000kg设计，框架型材的壁厚选型经过静力学仿真校核，在额定载荷下的框架最大变形量控制在1/1000以内，满足垂直运输设备的结构刚度要求。框架的所有连接节点处都设置了三角加强筋，尤其是顶部吊耳、底部底座与立柱连接的位置，加强筋的尺寸和焊接位置都做了明确的设计标注，避免生产加工阶段出现工艺遗漏。

　　在实际使用功能层面，这款轿厢结构既可以作为载人电梯的轿厢主体，也可以调整内部防护结构后作为工业厂房的货梯轿厢使用，镂空的上半段框架可以根据使用需求加装防护网或者透明防护板，适配不同场景的安全规范要求。顶部框架预留了曳引绳连接架的安装孔位，孔位采用等间距排布，可适配不同曳引比的升降系统安装，侧面框架预留了导靴的安装基准面，安装基准面的平面度公差按照0.5mm设计，保证轿厢沿导轨运行过程中的平顺性，避免出现运行卡顿或者偏磨的问题。

　　设计过程中也充分考虑了生产加工的工艺性，所有框架型材都采用标准规格的方管，无需定制特殊截面的型材，降低采购和加工成本，钣金件的折弯半径都按照常规钣金加工刀具的参数设置，减少特殊工艺的使用，所有焊接位置都预留了足够的焊接操作空间，避免出现无法施焊的死角。轿厢底部的承载面采用花纹钢板铺设，表面做防滑处理，同时底部预留了排水孔位，适配潮湿场景下的使用需求，避免轿厢内部积水导致的结构锈蚀。整体结构没有冗余的装饰性设计，所有结构件都承担对应的承载或安装功能，在保证结构强度和使用安全的前提下，尽可能压缩整体自重，降低对升降系统动力端的载荷要求，同时也方便后期的维护检修，所有易损的连接部件都采用外露式设计，无需拆解主体结构即可完成更换操作。
