手动式混凝土砌块成型作业设备结构

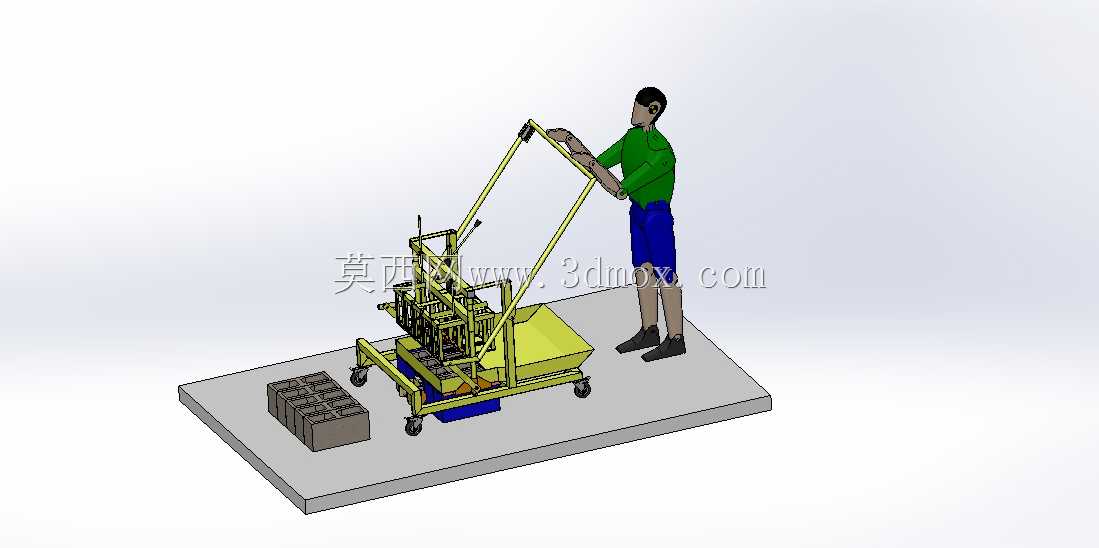

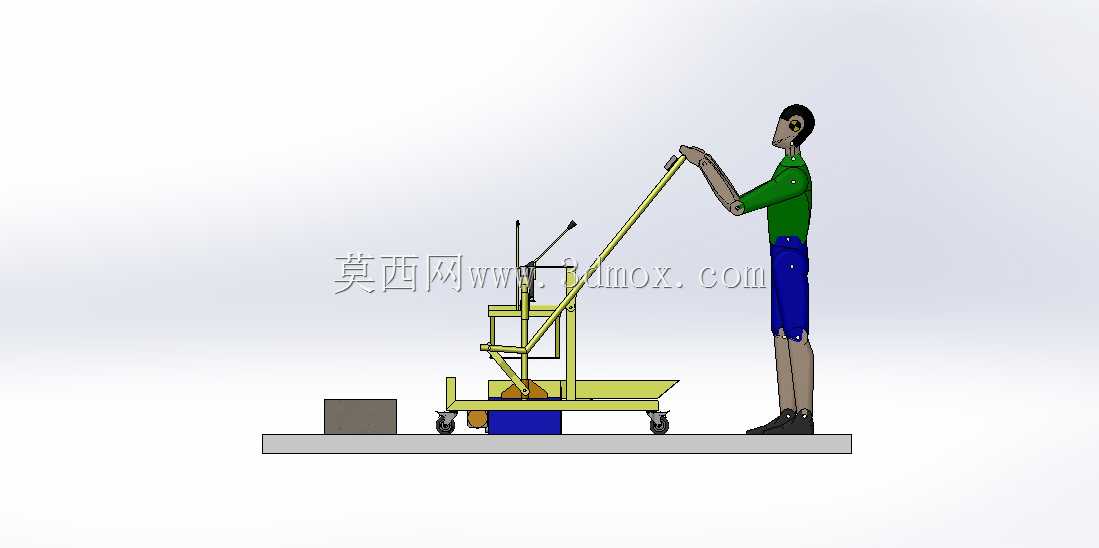

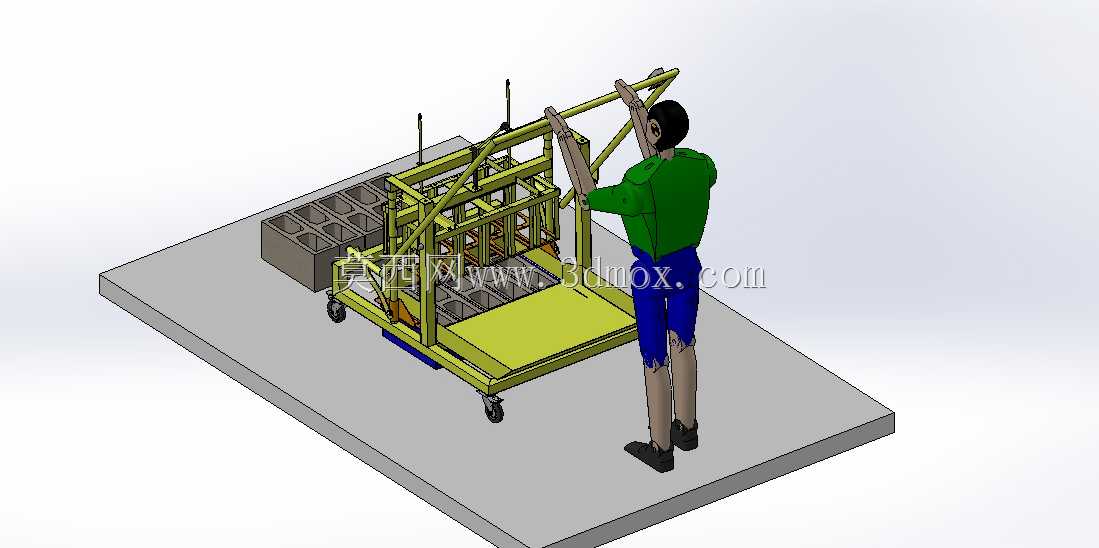

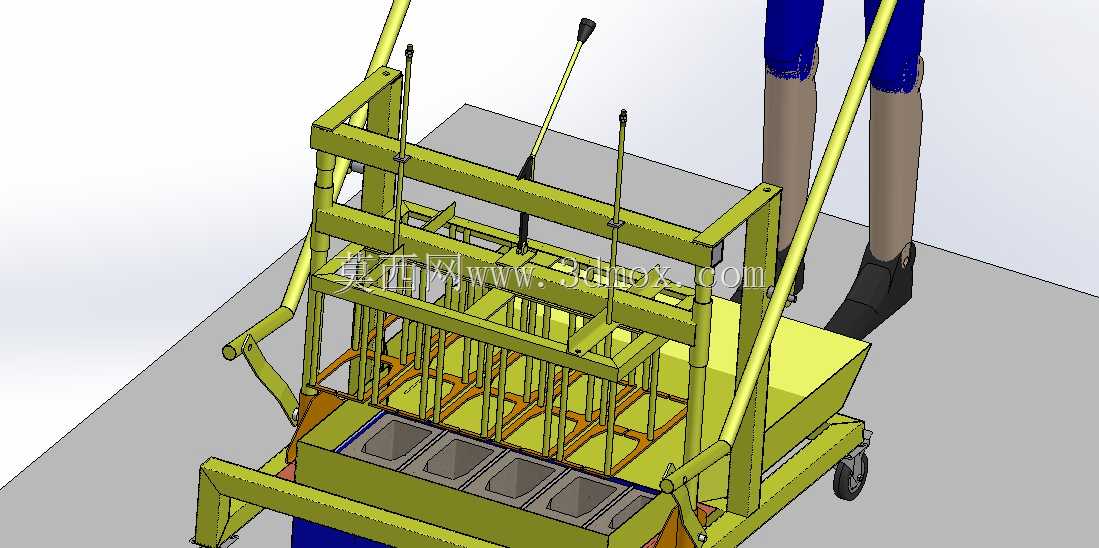

　　这款手动操作的砌块成型作业设备，主要面向村镇小型建材生产点位、零散施工场地的混凝土块预制需求，适配无稳定工业供电、产能需求不高的作业场景，可完成15cm规格混凝土块的压制成型作业，无需复杂外接动力管线，单人即可完成全套操作流程。从结构布局来看，设备整体采用带脚轮的移动式底座设计，底座框架采用型钢焊接成型，下部预留集料与成型模腔的安装空间，上部设置手动杠杆施压机构，操作把手的高度经过人体工程学适配，站立操作时手臂施力角度符合日常作业发力习惯，无需额外搭建操作平台，设备整体占地边界控制在1.2米×0.8米范围内，作业时仅需预留0.5米的周边操作空间即可，可直接在平整硬化地面放置使用，转场时依靠底部脚轮可短距离推移，无需吊装设备辅助。

　　设备的核心功能逻辑是通过手动杠杆的力放大结构，将操作人员施加的下压力传递到模腔压头位置，对填入模腔的混凝土拌合料施加均匀压实力，拌合料配比适配常规砂石水泥混合料，压制成型后的砌块可直接脱模码放养护，模腔尺寸固定对应15cm规格混凝土块，成型后的砌块尺寸公差可控制在±2mm范围内，满足村镇建房、护坡砌筑、场地硬化铺装的砌块精度要求。设计过程中优先考虑了低维护性与操作门槛，所有铰接位置均采用可拆卸销轴连接，磨损后可快速更换配件，施压机构的传动路径无复杂液压、电气元件，日常仅需对铰接点做定期润滑即可，无需专业机电人员维护。

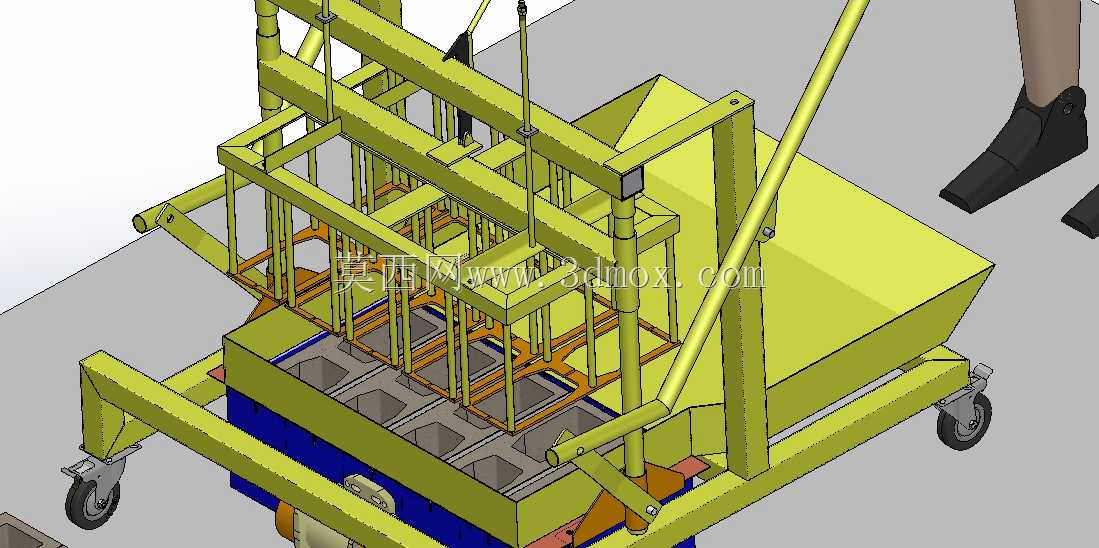

　　料斗部分设置在模腔侧上方，填入拌合料后可通过手动拨料结构将混合料均匀填入模腔，避免局部填料不足导致的砌块缺角、密实度不均问题，压头与模腔的配合面做了耐磨处理，长期反复压制过程中可减少模腔内壁的磨损量，延长模腔使用寿命。设备旁预留的砌块摆放位可临时放置刚脱模的成型砌块，减少作业过程中的搬运距离，操作流程上单人即可完成填料、施压、脱模、码放的全流程，单循环作业时长可控制在1分钟以内，适合小批量零散砌块的生产需求，避免了大型成型设备转场成本高、小批量生产不经济的问题。

　　从结构强度设计来看，底座框架的型钢选型充分考虑了压制过程中的反力承载，杠杆受力点的加强筋布置可避免长期施力导致的框架变形，脚轮选用带锁止结构的工业脚轮，作业时锁止脚轮即可固定设备位置，防止施压过程中设备移位。施压杠杆的力臂比经过反复校核，既保证操作人员可轻松施加足够的压实力，又避免力臂过长导致设备整体尺寸过大，操作把手位置套有防滑护套，长时间作业时可减少手部磨损。模腔的脱模结构采用简单的顶出式设计，压制成型后扳动脱模手柄即可将成型砌块从模腔中顶出，无需额外敲击模腔，减少砌块脱模过程中的破损率。整体结构没有冗余设计，所有部件均服务于砌块压制成型的核心功能，没有多余的装饰性结构，完全围绕小型化、低门槛、易操作的使用需求做结构优化，适合个体建材生产者、小型施工队伍自行生产配套混凝土砌块使用，可减少外购砌块的运输成本与采购周期，灵活适配不同施工场景的零散砌块需求。
