简易混凝土砌块成型生产设备结构

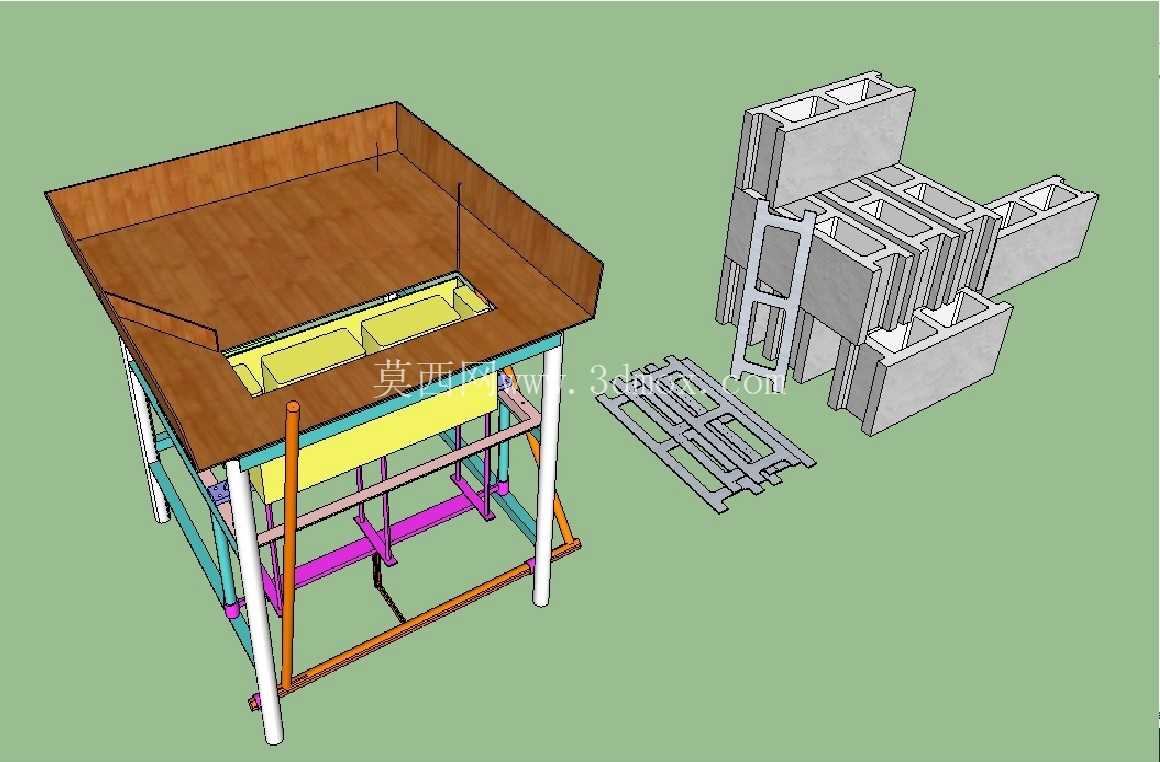

　　这套设备的三维结构，核心服务于村镇级小型建材加工点、施工现场临建配套的砌块生产场景，区别于大型商混站配套的全自动砌块生产线，整体架构走轻量化、易拆装的路线，不需要做专门的混凝土设备基础，普通硬化平整的场地就能完成架设，适配小规模、分散式的混凝土砌块生产需求，能直接利用现场搅拌的普通混凝土原料，生产不同规格的空心建筑砌块，省去成品砌块长途运输的成本，尤其适合偏远乡村自建房、小型市政围挡、农田水利沟渠配套的建材供给场景。

　　从功能分区来看，上层的敞口料斗采用带斜向导流的围板结构，围板高度做了梯度设计，后侧围板高度高于前侧，投料时不会出现混凝土撒漏，料斗内部的分料腔直接对应下方的成型模腔，每次投料的容量刚好匹配单批次砌块的成型用料，不需要额外做人工刮料找平，减少原料浪费。料斗下方的模架采用分层式设计，上层是可上下滑动的压合架，配套导向柱做垂直运动限位，压合行程刚好覆盖模腔的总高度，压合过程中不会出现偏载卡滞；下层是固定的模腔托架，模腔尺寸可以根据砌块规格更换，图中配套的模腔对应标准空心砌块的尺寸，预留的空心槽位置和砌块的承重肋位置完全对齐，生产出的砌块空心率符合建筑围护结构的承重要求，同时能减少混凝土原料消耗。

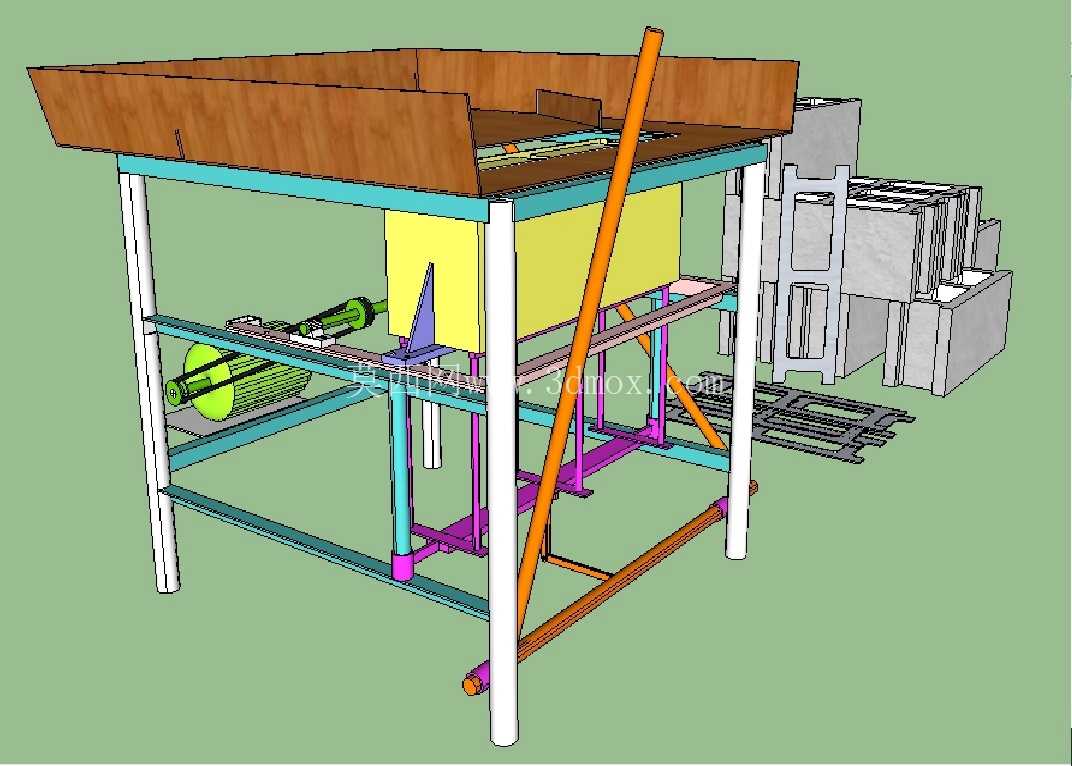

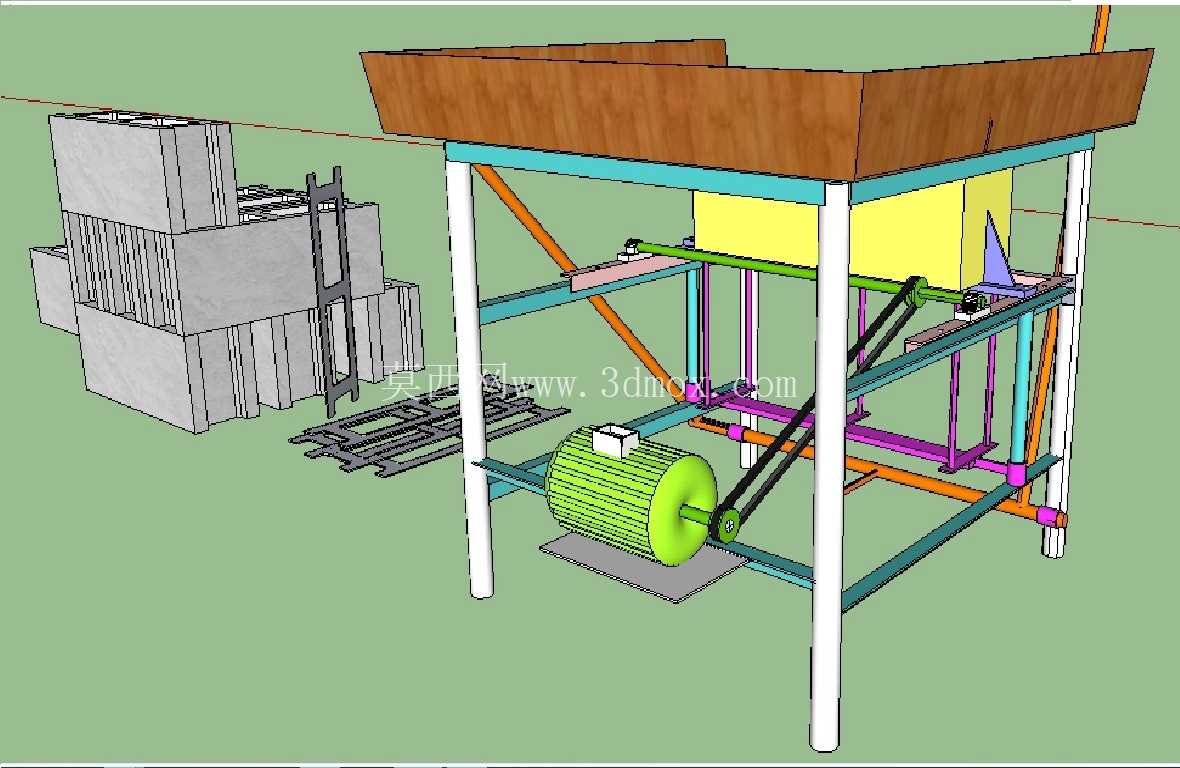

　　设备的支撑框架采用方管焊接结构，四根主支撑柱采用等边角钢配合加厚方管，柱脚位置预留了膨胀螺栓固定孔，即使在不做螺栓固定的情况下，框架自重加上料斗投料后的重量也能保证设备运行时不会出现侧翻。框架侧面的手动操作杆采用杠杆式结构，连接压合架的升降传动，不需要配套液压站或者电力驱动，纯手动操作就能完成压合、脱模的全套动作，对于没有稳定电力供应的偏远作业场景适配性极强。操作杆的力臂长度经过匹配计算，普通人单手操作就能完成压合作业，不需要额外施加过大的外力，长时间作业也不会出现过度疲劳的情况。

　　旁边配套的砌块托架和成型模具附件，是和主机模腔完全匹配的结构，脱模后的砌块可以直接放在托架上转运到养护区域，不需要额外的托盘承托，托架的格栅结构刚好对应砌块的空心位置，养护过程中不会因为积水导致砌块表面出现麻面。模具的成型面做了拔模斜度设计，斜度控制在1.5度，既不会因为斜度过大导致砌块尺寸偏差超标，也能保证脱模时不会粘模，砌块表面平整度满足建筑施工的砌筑要求，不需要额外做表面打磨处理。

　　从安装边界来看，整套设备的占地尺寸控制在2米见方以内，料斗最高位置距离地面的高度不超过1.8米，人工站在地面就能完成投料操作，不需要配套上料输送机或者登高作业平台，设备总重控制在普通轻型货车就能运输的范围，转场时只需要拆解成框架、料斗、模架、操作杆几个部分，两三个人就能完成拆装转运，不需要大型吊装设备配合。

　　设计思路上完全围绕低门槛、易维护的核心需求，所有结构件都采用常规的型材焊接加工，没有特殊定制的异形零部件，易损的模腔衬板可以直接用普通钢板切割替换，不需要联系原厂采购专用配件，日常维护只需要定期在导向柱位置涂抹润滑脂，就能保证压合架滑动顺畅，没有复杂的电路、液压油路维护需求，即使没有机械维修经验的操作人员，经过简单讲解就能完成日常的保养和易损件更换。

　　实际生产过程中，单批次成型周期控制在2分钟以内，每小时可以生产30块左右的标准空心砌块，完全能满足小型施工点的日常建材需求，生产的砌块可以直接用于墙体砌筑、护坡施工、围挡搭建等不同场景，通过更换不同的模腔配件，还能生产实心砖、多孔砖、路沿石等不同类型的混凝土预制件，设备的复用性很强，不需要对主机框架做任何改动，只需要更换模腔部分就能切换生产品类，适配小批量多品类的建材生产需求。
