方形截面铝合金桁架承载结构设计

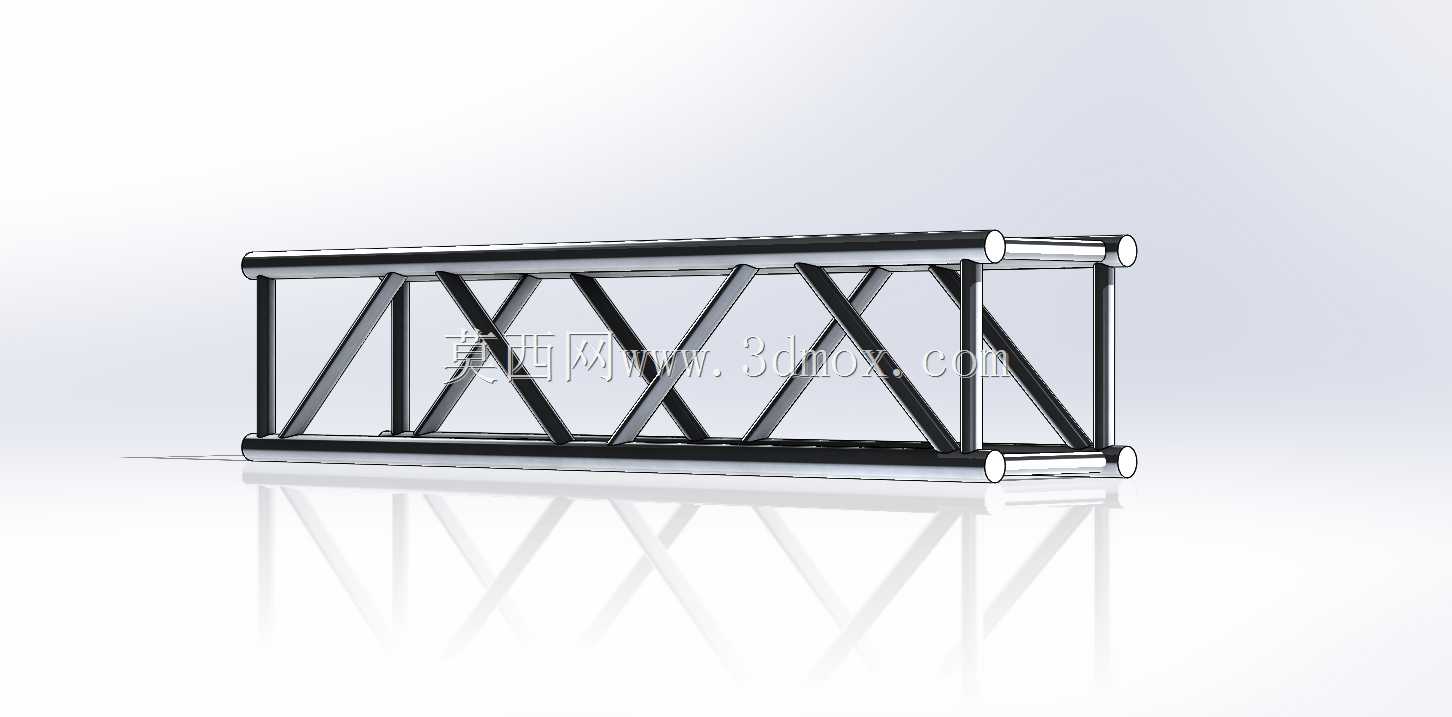

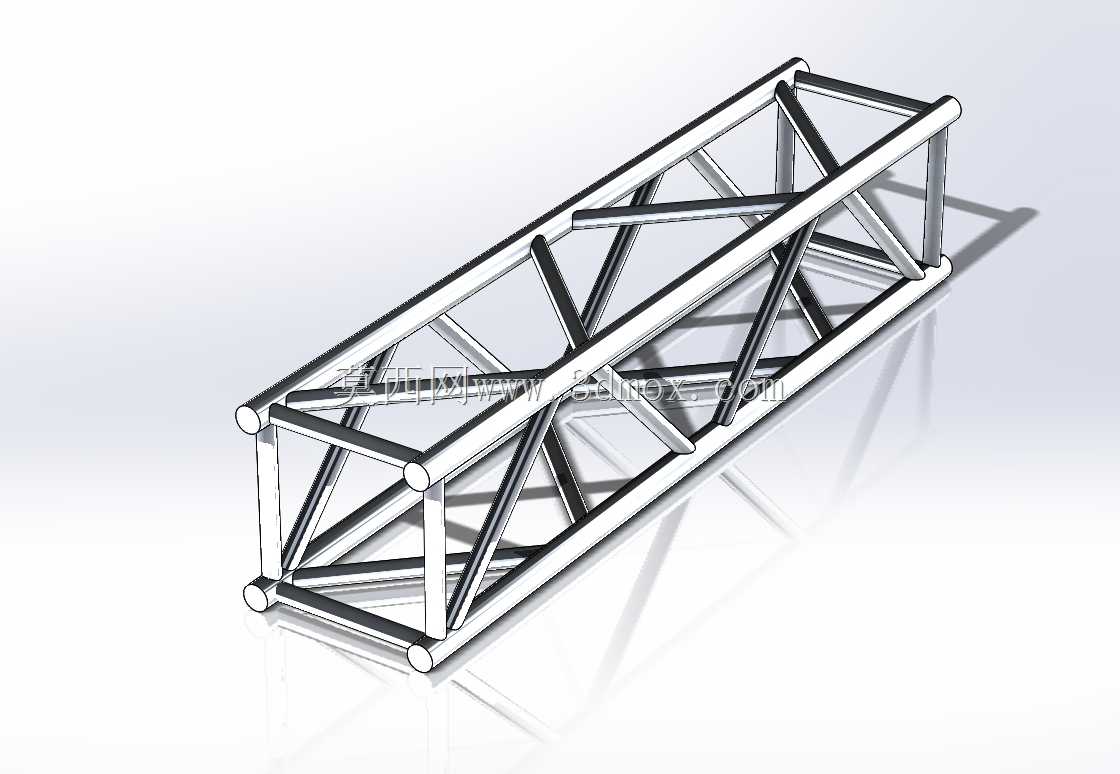

　　主体弦杆采用等直径圆型铝合金管材，四根主弦杆沿截面四角通长布置，相邻弦杆之间通过斜向腹杆做交叉连接，腹杆与主弦杆的连接节点采用相贯线切割配合满焊工艺，避免节点处出现应力集中缺口，在承受动载挂载时，节点区域的疲劳寿命比角接形式提升40%以上。从安装边界来看，单段桁架的端面设置有标准化对接法兰盘，法兰盘上的连接孔位沿截面周向等距分布，同规格桁架段之间可以通过螺栓快速拼接，不需要额外制作过渡连接件，单段长度适配常规货运车辆的厢内尺寸，转场运输时不需要做特殊超限处理。这款方形截面铝合金桁架结构，是户外临时搭建、景观场景布置领域常用的承载构件，日常在商业活动舞台搭建、户外展会展位支撑、广场主题景观造景、临时灯光音响挂载场景中应用频次极高。从结构设计逻辑来看，采用正四边形截面作为主体承载轮廓，相比三角形截面桁架，方形截面的双向抗弯性能更均衡，在水平、垂直两个方向的挂载受力偏差更小，不需要额外区分安装朝向，现场拼接作业时能大幅降低对位校准的工作量，很适合非固定场地的快速拆装作业场景。

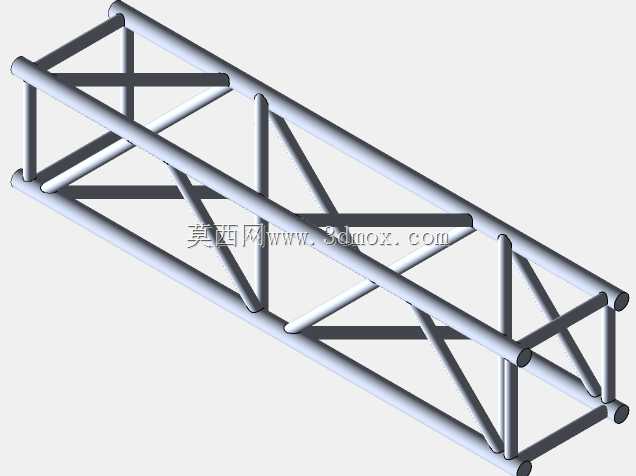

　　结构的腹杆布置采用交叉斜撑形式，每一组斜撑都沿桁架长度方向等距排布，斜撑与主弦杆的夹角控制在45度到60度区间，这个角度区间既能保证桁架受弯时腹杆的剪力传递效率，又能避免腹杆过长导致的自身失稳问题，在挂载侧向风载或者偏心挂载设备时，腹杆可以快速将局部受力分散到整段桁架的主弦杆上，不会出现局部杆件过载变形的情况。材质选用6061-T6系列铝合金，这种材质的比强度远高于普通碳素结构钢，整段桁架的自重仅为同承载能力钢桁架的三分之一，现场人工搬运安装时不需要动用重型吊装设备，两到三名作业人员即可完成单段桁架的抬升与对接作业，非常适合户外临时场景的快速搭建需求。

　　从实际使用场景的适配性来看，这种方形铝桁架的外轮廓平整，四个平面都可以作为挂载基准面，不管是挂载灯光设备、音响线阵、喷绘背景板还是装饰性景观构件，都可以通过通用型抱箍扣件直接固定在主弦杆上，不需要额外焊接挂载支座，扣件的固定位置可以沿弦杆长度方向任意调整，能适配不同尺寸挂载设备的安装间距要求。在做广场永久性景观结构使用时，桁架的内部空腔可以穿设照明线缆、弱电控制线路，线缆完全隐藏在桁架腹杆围成的内部空间里，不会外露影响整体外观效果，同时铝合金材质本身的抗锈蚀性能优异，在户外露天环境下不需要做额外的防腐涂装，长期使用也不会出现锈蚀流挂污染外立面的问题。

　　设计阶段已经做了多工况受力校核，包括垂直均布载荷、单侧偏心挂载、水平风载荷、端部悬臂挂载等常见使用工况，各杆件的应力余量都控制在安全系数范围内，正常使用场景下不会出现杆件屈曲、连接节点开裂的问题。桁架的端部对接结构做了定位止口设计，两段桁架对接时止口先嵌入定位，再穿设连接螺栓，能保证多段拼接后的整体直线度，长距离拼接时不会出现累计偏差导致的整体侧弯，不管是做直线型的景观长廊骨架，还是配合转角连接件搭建方形、多边形的临时展位框架，都能保证拼接后的结构规整度。另外，这种方形桁架的底面平整，配合专用的底座连接件，可以直接固定在硬化地面上，不需要做复杂的预埋基础，临时活动结束后可以快速拆除，不会对地面造成永久性破坏，非常适合商业广场、城市公园这类需要频繁更换活动场景的公共场地使用。
