20mm规格镀锌金属三通Y形电气接线盒

　　在民用建筑电气暗敷布线、工业厂区低压配电线路敷设、防爆区域非铠装电缆穿管防护的施工场景里，这类Y形三通结构的金属导管接线盒是管路分支处的核心配套部件，承担着线缆分线转接、穿管路径转向、线缆接头防护的多重作用，和直通接线盒、弯通接线盒配合，构成完整的金属穿管布线防护体系。不同于常见的圆形四通、直角三通接线盒，这款Y形结构的分线角度更贴合现场多方向斜向布管的需求，当现场管路需要从主路分出两个呈120度左右夹角的支路时，不需要额外搭配弯头转接，能减少管路接头数量，降低穿线时的线缆摩擦阻力，也能减少管路密封点，提升整体防护可靠性。

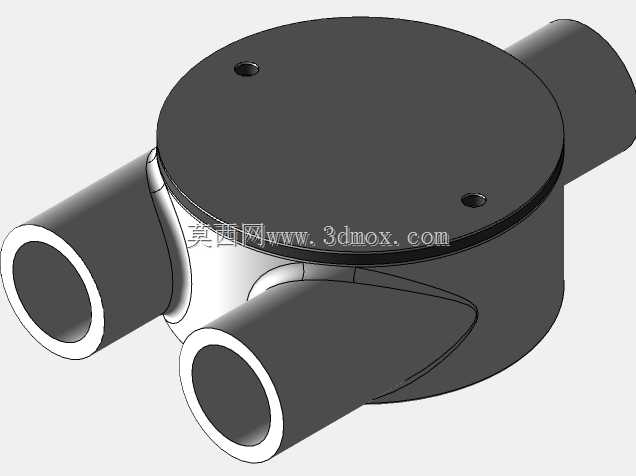

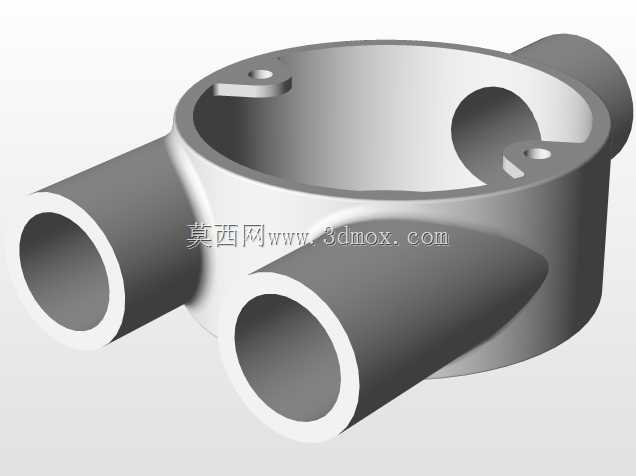

　　从结构设计来看，整体采用圆形盒体搭配三个同规格导管接口的布局，盒体内部预留了充足的线缆盘绕、接头压接空间，三个接口的轴线处于同一平面，相邻接口间的夹角均匀分布，能保证穿线时线缆的弯曲半径符合电气施工规范要求，避免线缆过度弯折损伤绝缘层。盒盖与盒体采用平面贴合的密封结构，盒盖上预留的两个安装孔对应盒体上的固定螺柱位置，安装时通过螺丝紧固即可实现盒盖与盒体的紧密贴合，配合接口处的管螺纹锁紧结构，能有效阻挡灰尘、飞溅液体进入盒体内部，适配室内干燥环境、户外有遮蔽的布线场景，镀锌层的表面处理也能提升部件的抗锈蚀能力，延长在潮湿工况下的使用寿命。

　　尺寸设计上，三个导管接口统一适配20mm外径的镀锌金属导管，接口的内径公差控制在合理范围，既能保证导管顺利插入承口，也能配合锁母实现牢靠固定，不会出现管路晃动、接口错位的问题。盒体的整体高度控制在适配常规暗敷预埋、明装固定的尺寸区间，明装时可通过盒体背部的固定孔直接固定在墙面、支架上，暗敷时可嵌入墙体预埋层，盒盖与墙面齐平，不会额外占用空间。盒体与接口的过渡位置采用圆弧过渡结构，没有尖锐的棱角，一方面能避免安装施工时划伤作业人员，另一方面也能减少应力集中，提升部件的结构强度，在受到轻微外力挤压时不会出现开裂、变形的问题。

　　在实际选型应用中，这类Y形三通接线盒多用于照明回路分线、动力线路分支、消防报警系统穿管布线的场景，当单根主电缆需要分接两个支路去往不同的终端点位时，线缆可以在盒体内完成剥线、压接、绝缘包扎的操作，不需要额外设置分线箱，能节省布线空间，降低施工成本。建模过程中需要重点关注三个接口的同轴度、盒盖贴合面的平面度参数，接口的轴线偏移量过大会导致现场安装时导管无法顺利对接，贴合面平面度不足会导致盒盖安装后出现缝隙，影响防护性能；同时要注意盒体内部的倒角处理，所有与线缆接触的边缘都要做钝边处理，避免穿线时锋利的边缘割破线缆绝缘层，造成线路短路隐患。另外，接口处的承口深度要符合导管连接的标准要求，保证导管插入后有足够的接触长度，配合锁母锁紧后能承受一定的轴向拉力，不会因为线路拖拽导致导管与盒体脱落。在明装布线场景中，这类Y形盒的对称结构也能让管路排布更规整，三个方向的管路受力均匀，长期使用不会因为单侧管路的重量导致盒体倾斜、接口松动。
