简易插销式手动门锁三维结构设计

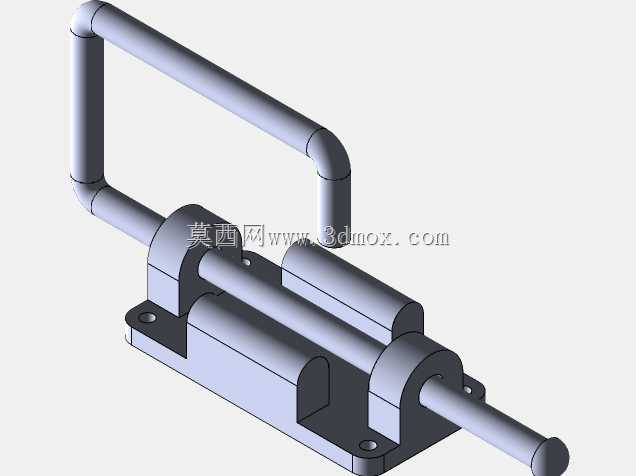

　　这款手动插销式门锁的结构设计，核心围绕民用及小型工业场景的门体锁紧需求展开，日常可见于设备检修门、仓储隔间门、小型机柜侧门、户外配电箱门等场景，这类场景对锁具的核心要求是结构可靠、操作直观、维护成本低，不需要复杂的电子控制结构，依靠纯机械传动即可实现稳定的锁紧与解锁动作，避免电控锁具在潮湿、多尘、无持续供电场景下的失效问题。从结构组成来看，整套锁具包含安装底座、滑动锁舌、弯折操作手柄、导向支撑座几个核心部分，安装底座采用带安装孔的平板式结构，两个安装孔分别布置在底座的两端，安装时可通过螺栓直接固定在门体的侧边框架上，不需要对门体做复杂的开槽加工，适配厚度在1.2mm到3mm之间的钢制门、木质门或者复合板材门，安装边界的容错空间较大，即使门体与门框的配合间隙存在1mm以内的安装误差，也不会影响锁舌的正常伸缩动作。

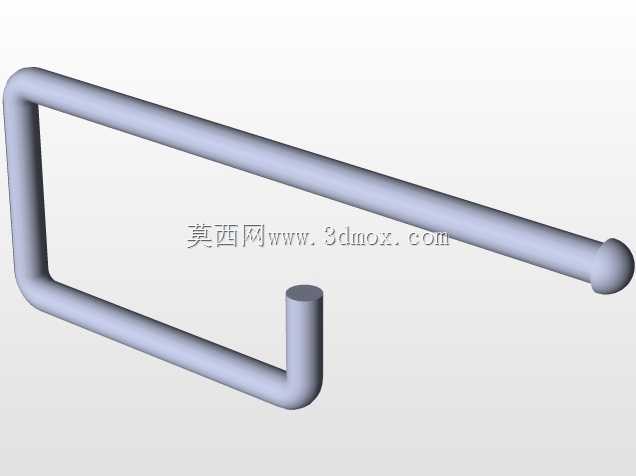

　　锁舌采用圆柱形光轴设计，相比传统的扁形插销，圆柱结构在导向套内滑动时的摩擦阻力更小，不容易因为积尘或者轻微锈蚀出现卡滞，锁舌的有效伸出长度设计为35mm，完全伸出时可以深入门框对应的锁孔内25mm以上，足以承受常规的外力冲击，避免门体受外力碰撞时插销脱出导致门体意外开启。操作手柄采用圆管弯折成型的U型结构，手柄与锁舌之间通过刚性连接固定，操作人员只需要扳动手柄即可带动锁舌沿轴向滑动，实现解锁或者锁紧动作，手柄的弯折角度经过反复调整，操作时的施力方向符合人体工学，操作人员站在门侧只需要手腕发力即可完成操作，不需要大幅度抬臂或者俯身，即使戴劳保手套操作也不会出现打滑的问题。

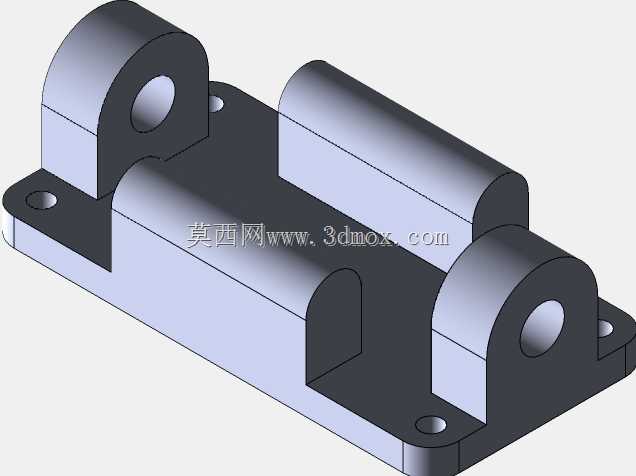

　　两个导向支撑座分别布置在锁舌的中部和靠近锁舌伸出端的位置，支撑座与安装底座为一体化结构，既可以对锁舌的滑动起到径向约束作用，避免锁舌长期受径向力出现弯曲变形，也能在锁舌承受侧向冲击力时将力分散到整个安装底座上，避免应力集中在锁舌与手柄的连接位置导致结构断裂。设计过程中特意简化了零件数量，整套锁具除了固定用的标准螺栓外，只有四个独立的结构零件，加工时底座和导向支撑座可以采用压铸一次成型，后续只需要做简单的钻孔、去毛刺处理即可，锁舌和手柄采用标准圆管、圆棒料加工，不需要复杂的铣削工序，加工成本低，适合批量生产。

　　在装配逻辑上，所有零件的配合公差都采用间隙配合，锁舌与导向孔的配合间隙控制在0.1mm到0.2mm之间，既保证滑动顺畅，也不会因为间隙过大导致锁舌晃动产生异响，日常维护时只需要定期在导向孔位置涂抹少量润滑脂，即可保证长期使用无卡滞，不需要频繁更换易损件。针对户外使用场景，结构上没有设计容易积水的凹槽，所有零件的棱边都做了圆角处理，不容易积存雨水和灰尘，表面做喷塑处理后可以适应户外的潮湿、盐雾环境，不会因为短期的雨淋出现锈蚀卡死的问题。相比常见的弹簧式插销锁，这款结构没有内置弹簧，完全依靠手动操作控制锁舌的位置，不会出现弹簧长期使用疲劳失效导致锁舌自动回缩的问题，锁紧状态的可靠性更高，尤其适合需要长期保持关闭状态、不常开启的检修门或者仓储门使用，操作人员可以直观通过手柄的位置判断锁具是否处于锁紧状态，不需要额外的状态指示结构，避免因为误判导致门体未锁闭的安全隐患。
