门禁系统双开门磁力锁结构设计

　　在出入口管控系统的结构选型阶段，磁力锁是无机械锁舌碰撞、运行静音、寿命更长的常用锁闭部件，这款AccesPRO MAG1200D规格的双体磁力锁，主要适配双开式玻璃门、防火门、洁净车间密闭门的安装场景，在写字楼出入口、数据中心机房门、医院通道门、实验室密闭门这类需要频繁启闭、对锁闭响应速度有要求的场景中应用广泛。不同于常规单门磁力锁的单体磁吸结构，这款产品采用双独立磁吸单元的长条形布局，单组磁吸单元可独立提供额定锁止吸力，双组协同工作时可覆盖双开门的两扇门扇对应吸合位置，无需在门框两侧分别安装两套独立锁体，减少门框上的开孔数量与布线点位，降低现场安装的施工复杂度。

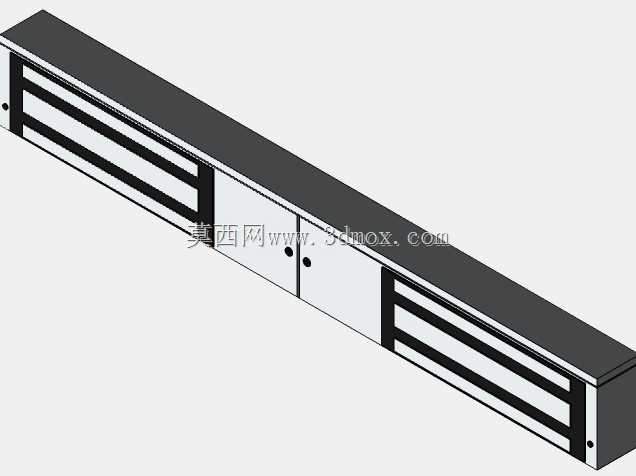

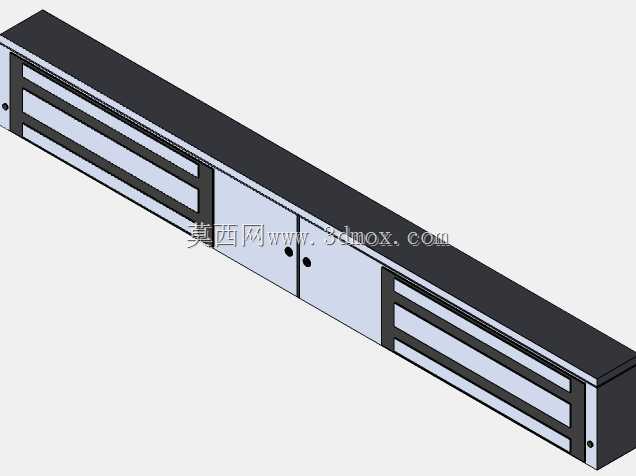

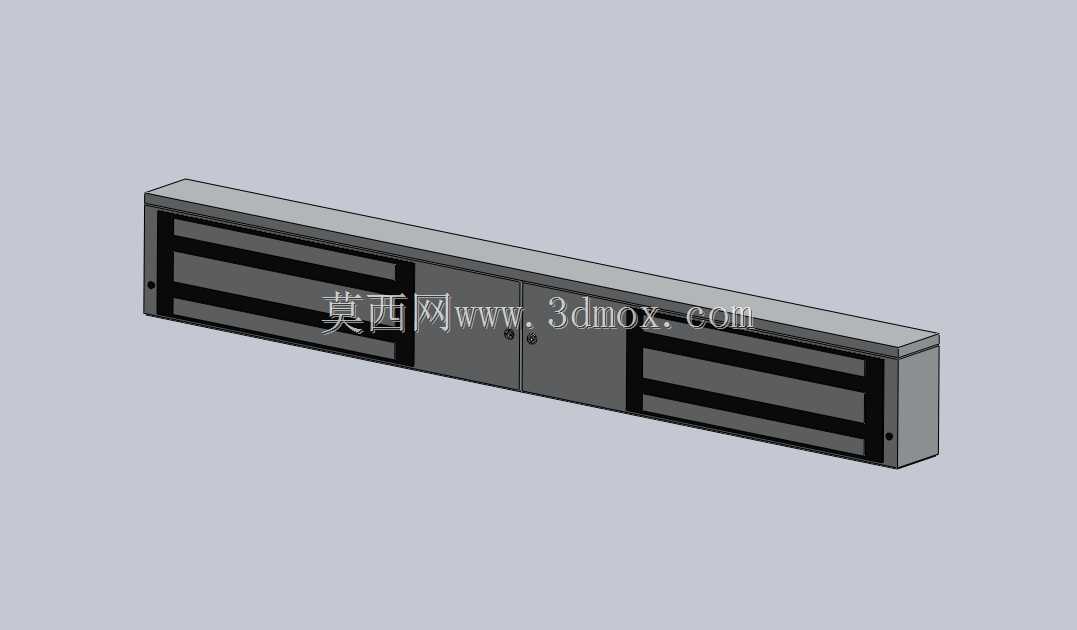

　　从结构设计逻辑来看，这款锁体采用一体化挤压成型的金属外壳作为主体承载结构，外壳截面为规整矩形，内部预留两个独立的电磁线圈安装腔，线圈与外壳之间填充导热绝缘材料，既可以将线圈长时间通电产生的热量通过金属外壳快速散出，避免线圈过热导致吸力衰减，也可以隔绝外部粉尘、水汽进入线圈区域，适配走廊、设备间等不同温湿度的安装环境。锁体的吸合面做了平面度精磨处理，表面平整度控制在较高精度范围内，确保与配套吸板贴合时无间隙，避免因贴合缝隙导致磁阻增大、实际锁止吸力达不到设计值的问题。锁体两端设置有隐藏式安装固定孔位，安装时可通过配套的L型或者Z型安装支架，适配不同厚度的门框、门扇安装面，不管是外装式门框还是内嵌式门框，都可以通过调整支架的固定位置完成锁体找平，不需要额外对门框做大规模裁切改造。

　　在安装边界的尺寸设计上，这款锁体的整体长度适配常规宽度的双开门扇，单扇门扇对应位置的磁吸单元长度覆盖门扇边缘的有效吸合区域，锁体厚度控制在较小的尺寸范围内，安装后突出门框表面的高度较低，不会影响门扇的正常启闭轨迹，也不会在通道侧形成突出的磕碰风险点。锁体的出线位置设置在壳体侧面的隐蔽区域，配套的供电线缆可以顺着门框的布线槽隐藏布设，不会外露影响整体美观度。考虑到实际使用中的应急场景，锁体内部的电磁线圈设计为断电失磁模式，当消防联动信号触发断电时，锁体立刻失去磁吸吸力，门扇可以直接推开，满足消防通道的应急疏散要求，不需要额外设置机械应急解锁结构，减少了机械故障点。

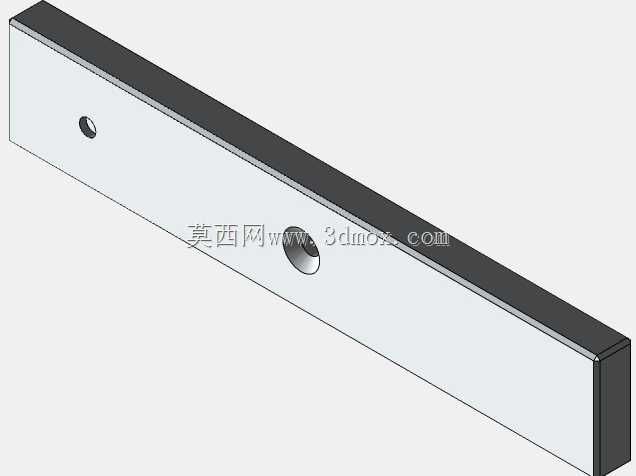

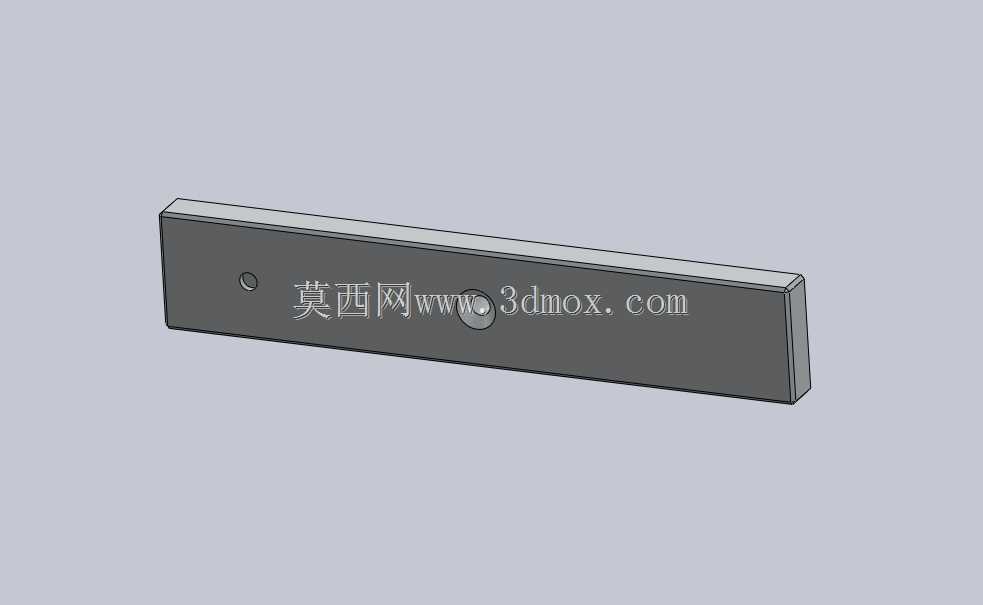

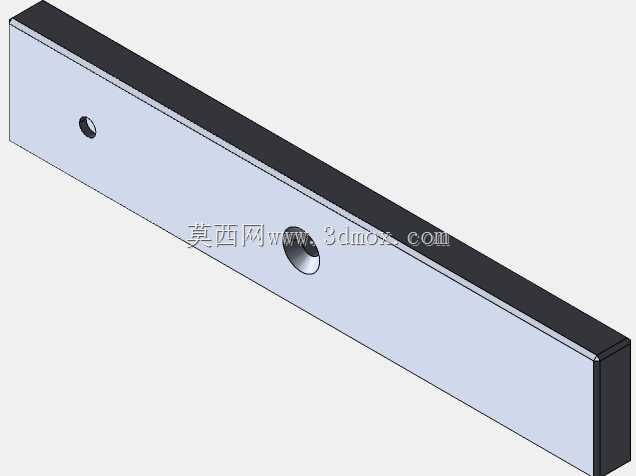

　　建模过程中对锁体的安装孔位做了参数化处理，不同安装支架的适配孔位都预留了标准的紧固件安装间隙，结构设计人员在做整套门禁系统的装配校核时，可以直接将该模型导入装配体，核对锁体与门扇、门框、门禁读卡器、出门按钮等周边部件的位置干涉情况，提前调整安装位置，避免现场安装时出现部件碰撞、布线空间不足的问题。锁体的外观面做了圆角过渡处理，没有尖锐的棱角，既可以提升安装过程中的操作安全性，也能让锁体安装后与门框的视觉协调性更好。针对不同门扇的材质差异，配套的吸合板设计有可调式浮动结构，吸板与门扇固定座之间预留微小的活动间隙，即使门扇安装存在轻微的下垂或者平面度偏差，吸板也可以自动调整角度与锁体吸合面完全贴合，保证吸力稳定，不会因为门扇的微小变形出现锁止不牢的问题。

　　在实际工程选型中，这款锁体的吸力参数可以满足常规民用、商用场景的双开门锁止需求，不需要额外加装辅助锁具，长条形的一体化结构也让日常维护更加便捷，只需要定期清理吸合面的灰尘、铁屑等杂物，就可以保证锁体长期稳定工作，不需要对内部线圈做额外的保养维护。建模时还原了锁体表面的标识区域、安装定位刻度线等细节，方便设计人员在出工程图时直接标注安装定位尺寸，减少现场安装的对位调整时间。
