工业管路用安装式减压连接构件

　　在流体输送管路系统的搭建与运维场景中，这类减压连接构件是保障下游管路压力稳定的核心配套结构件，常被应用在气动控制回路、低压供水支路、小型液压辅助回路等需要对入口高压进行节流降压的工位，避免下游承压能力较弱的仪表、执行元件因压力过载出现密封失效、元件损坏的问题。从结构设计逻辑来看，该构件采用一体化安装基座加铰接压合的组合形式，基座主体采用弯折成型的承载板结构，板面预留五个等距排布的圆形安装通孔，可直接通过螺栓与设备安装面、管路固定架完成刚性连接，安装孔的孔位公差按照IT7级精度控制，能保证装配后构件整体无偏移，避免长期受管路振动影响出现连接松动。

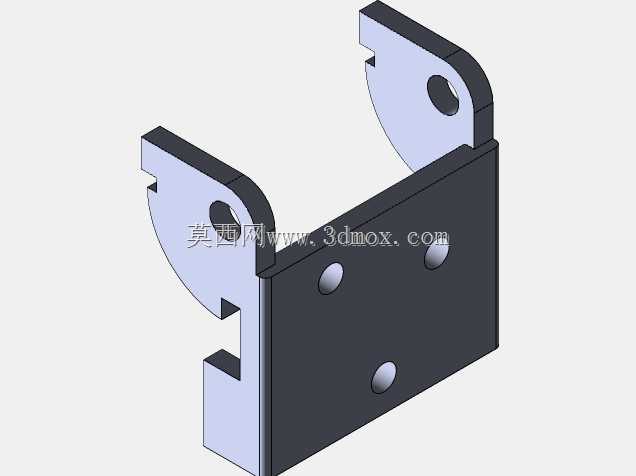

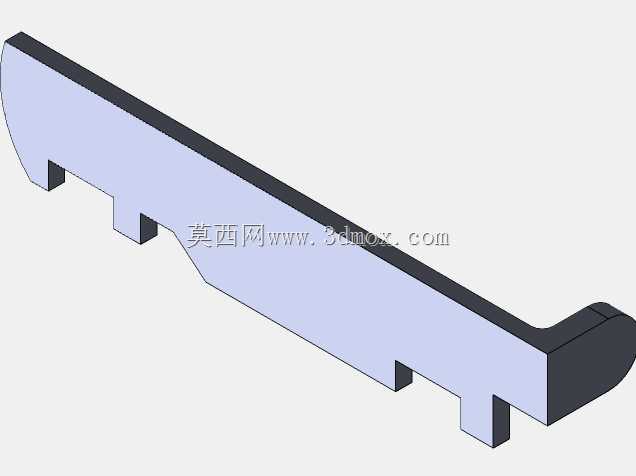

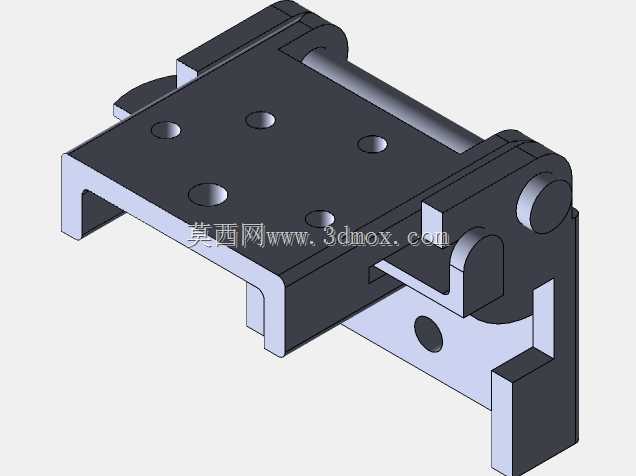

　　基座的侧边设置对称的铰接耳座，耳座内预留销轴装配孔，可与压合盖板形成转动配合，压合盖板闭合后能与基座形成完整的阀件容纳腔，对内置的减压阀芯、密封胶圈形成可靠的防护，同时盖板侧面设置的定位凸台可与基座侧边的卡槽配合，在闭合状态下实现横向限位，不需要额外加装定位销就能保证盖板与基座的配合间隙控制在0.1mm以内，减少粉尘、水汽进入腔体内部腐蚀密封件。在实际使用过程中，该构件的安装边界需要提前在布局阶段预留足够的操作空间，基座的整体安装平面需要保证平面度不大于0.05mm，避免安装后基座出现形变导致铰接部位卡涩，影响盖板的开合操作与内部阀芯的动作精度。

　　构件的侧面预留流体通道对接孔，孔位边缘做倒角处理，可与外接管路的快插接头、硬管焊接头直接对接，对接面的粗糙度控制在Ra1.6以下，能保证装配后密封面无渗漏，不需要额外加装密封垫片就能满足1MPa以下工作压力的密封要求。从功能特性上看，这种带安装基座的减压构件区别于传统的螺纹连接式减压阀，不需要额外制作安装支架就能直接固定在设备面板或管路架上，整体集成度更高，在紧凑型设备的气路、液路布局中能有效节省安装空间，减少零散支架的加工与装配工作量。设计阶段针对铰接部位的磨损问题，在耳座与销轴的配合面预留了润滑脂存储槽，可在装配时填充少量锂基脂，降低长期开合转动带来的磨损，延长构件的整体使用寿命。

　　基座的弯折部位采用圆角过渡，避免应力集中导致的基座断裂问题，在承受管路振动、压力冲击的工况下，圆角过渡结构能将局部应力降低30%以上，适配工业场景下复杂的受力环境。针对不同的流体介质场景，该构件的结构可适配不同材质的密封件，在压缩空气回路中可采用丁腈橡胶密封，在弱腐蚀性流体回路中可更换为氟橡胶密封，不需要改动整体安装尺寸就能完成适配，具备较强的场景通用性。在装配流程上，该构件的所有零件均可通过冲压、铣削、钻孔等常规机加工工艺完成加工，不需要特殊的定制刀具，加工成本可控，适合批量生产应用。装配时仅需要将阀芯组件放入基座腔体，合上盖板后穿入铰接销轴，再完成管路对接即可投入使用，后期维护时只需要拔出销轴打开盖板就能更换内部密封件与阀芯，不需要将整个构件从安装面上拆除，能大幅降低现场运维的工作量。在布局设计时需要注意，构件的流体入口方向需要与管路内介质流向保持一致，侧面的铰接部位需要预留至少20mm的操作空间，方便后期维护时开合盖板，安装孔的固定螺栓需要采用防松垫圈，避免长期受管路振动影响出现螺栓回松，导致构件移位引发的管路渗漏问题。
