油气钻井用环形防喷器结构设计

　　在陆地及海洋油气钻完井作业现场，环形防喷器是井控系统里的核心井口安全设备，安装在井口防喷器组最上端位置，承担着不同工况下的井口压力密封职责，是避免井涌、井喷事故发生的关键屏障。不同于闸板防喷器只能对应固定尺寸管柱密封的特性，环形防喷器可实现对空井筒、不同规格钻具、油管、套管甚至异形井下工具的环抱式密封，在起下钻、测井、固井等多种作业环节都能发挥作用，当井内出现压力异常时，可在数秒内完成关井动作，快速封闭井口环空，为后续压井作业争取处置时间。

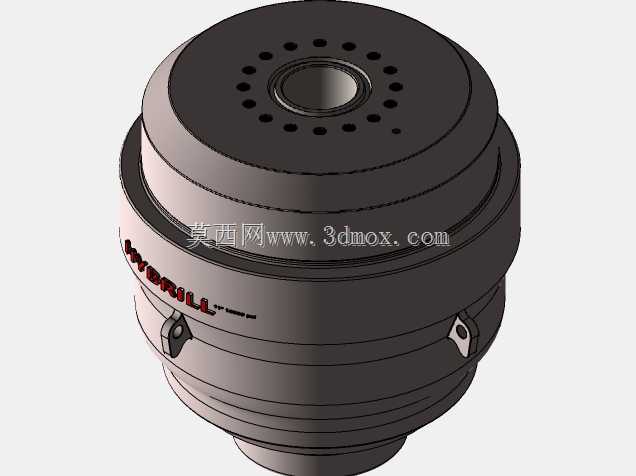

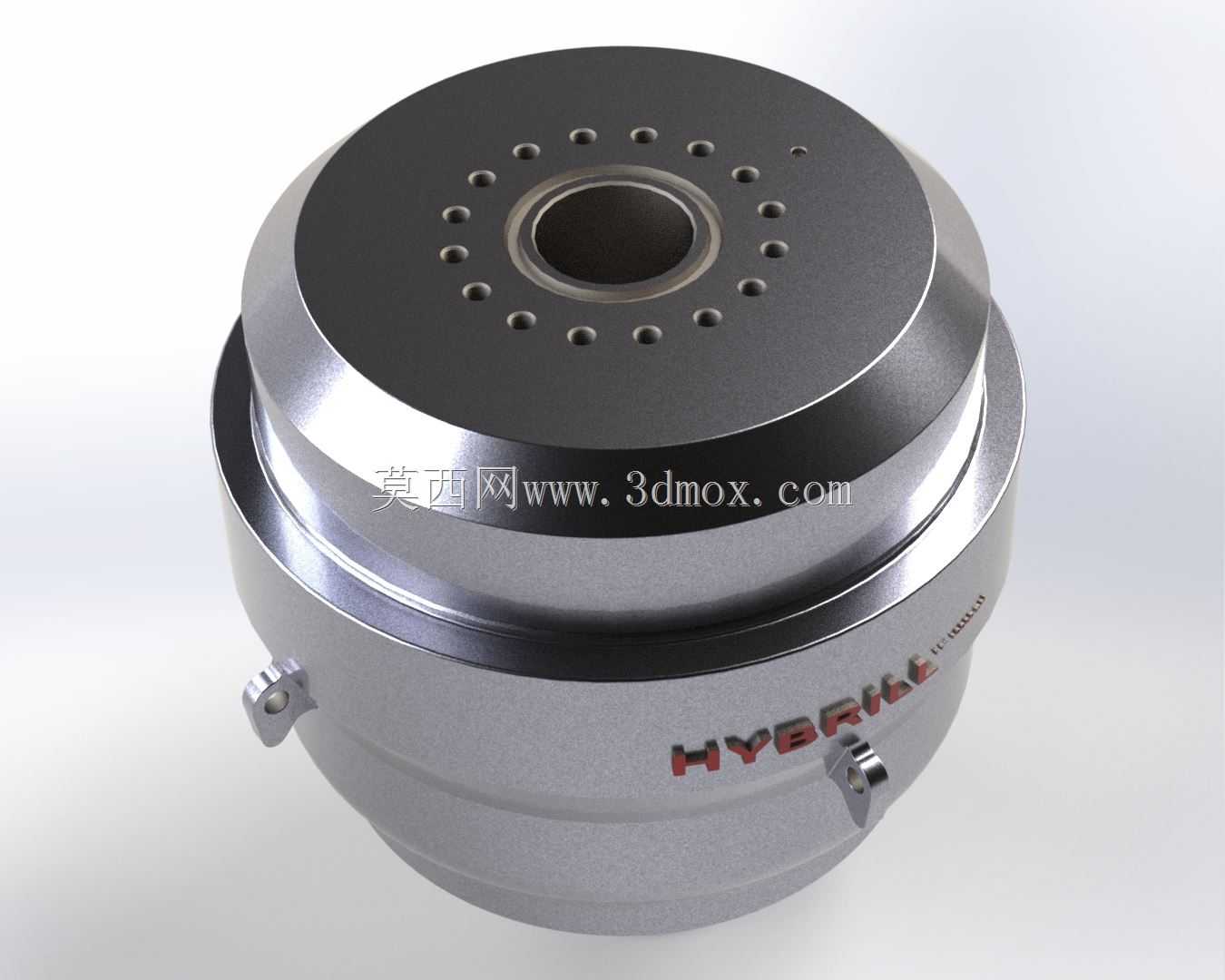

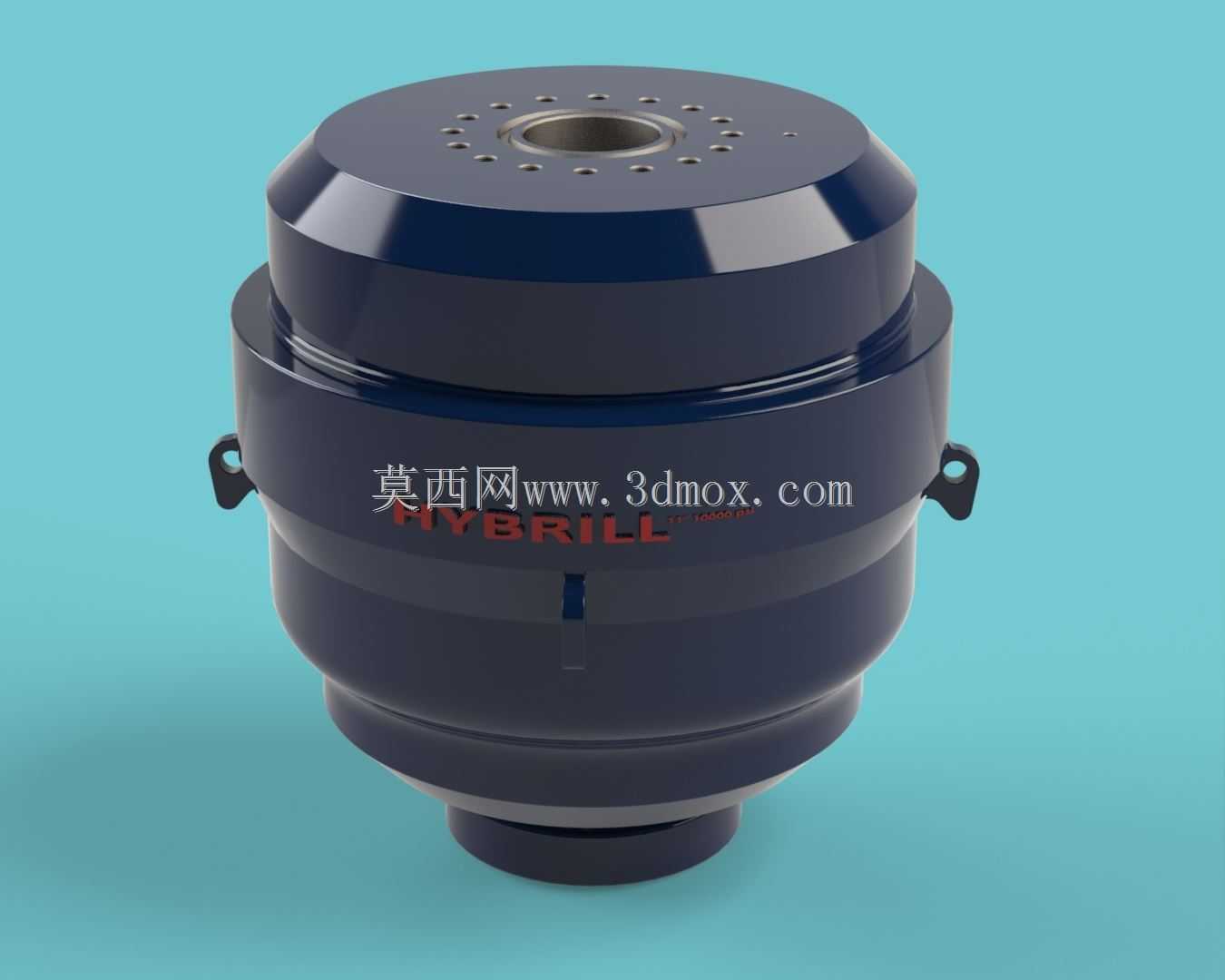

　　从结构设计逻辑来看，该环形防喷器采用球形胶芯搭配多活塞驱动的结构方案，整体为上下法兰连接的圆柱式筒体结构，外壳采用高强度合金锻钢加工而成，可承受高压工况下的载荷冲击，内部的环形胶芯采用耐油、耐硫化氢腐蚀的丁腈橡胶加金属骨架硫化成型，胶芯沿圆周均匀分布多块支撑筋，在活塞推动下可均匀向中心收缩，抱紧井内管柱或完全封死空井，当活塞泄压后，胶芯可依靠自身弹性复位，不影响后续管柱起下作业。驱动油路采用内置式流道设计，避免外部管线磕碰损坏，液压油从壳体侧部的油口进入下活塞腔，推动活塞上行压缩胶芯，整个动作过程平稳无卡滞，密封比压可根据井口压力自动补偿，井口压力越高，胶芯与管柱的贴合越紧密，密封可靠性越强。

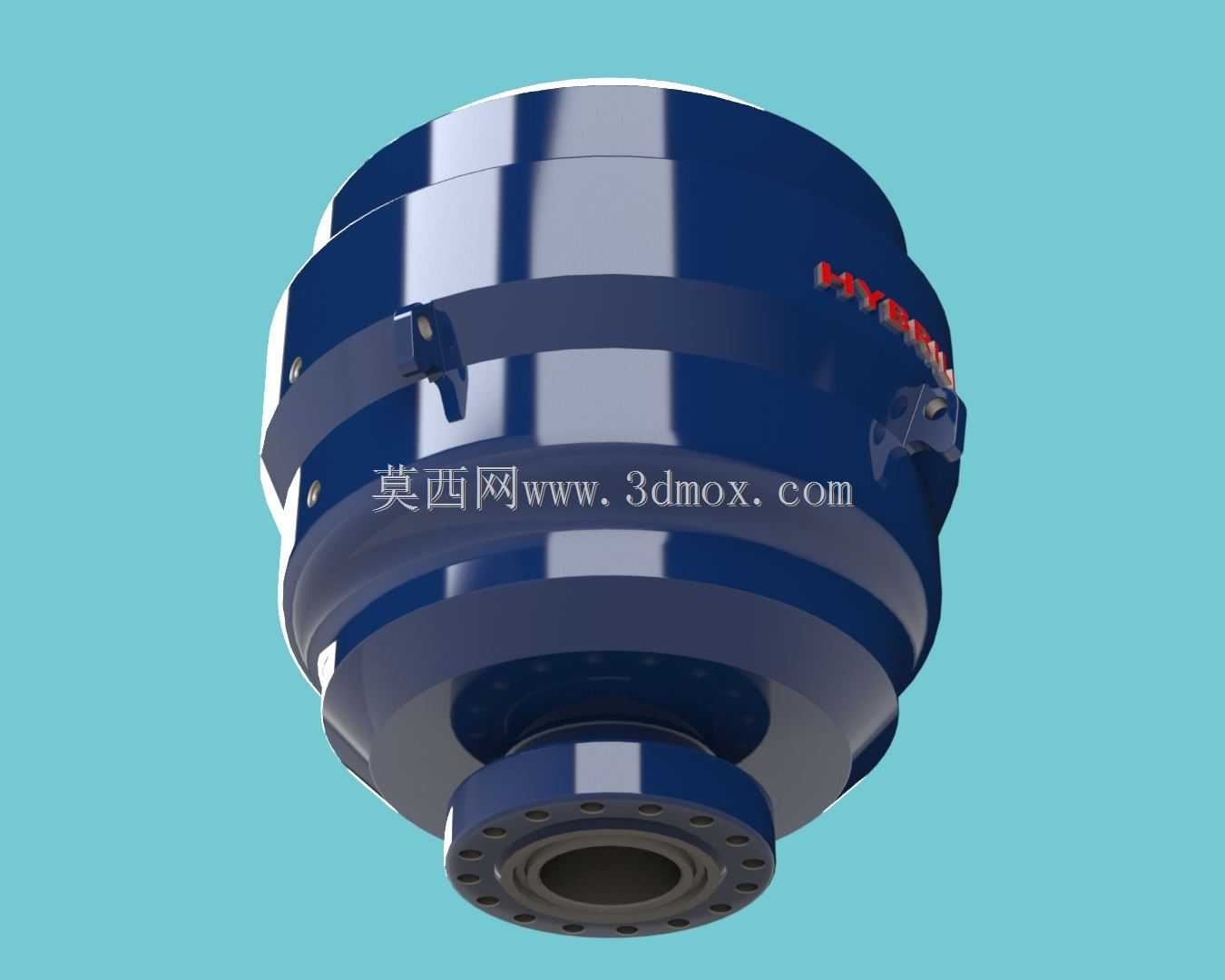

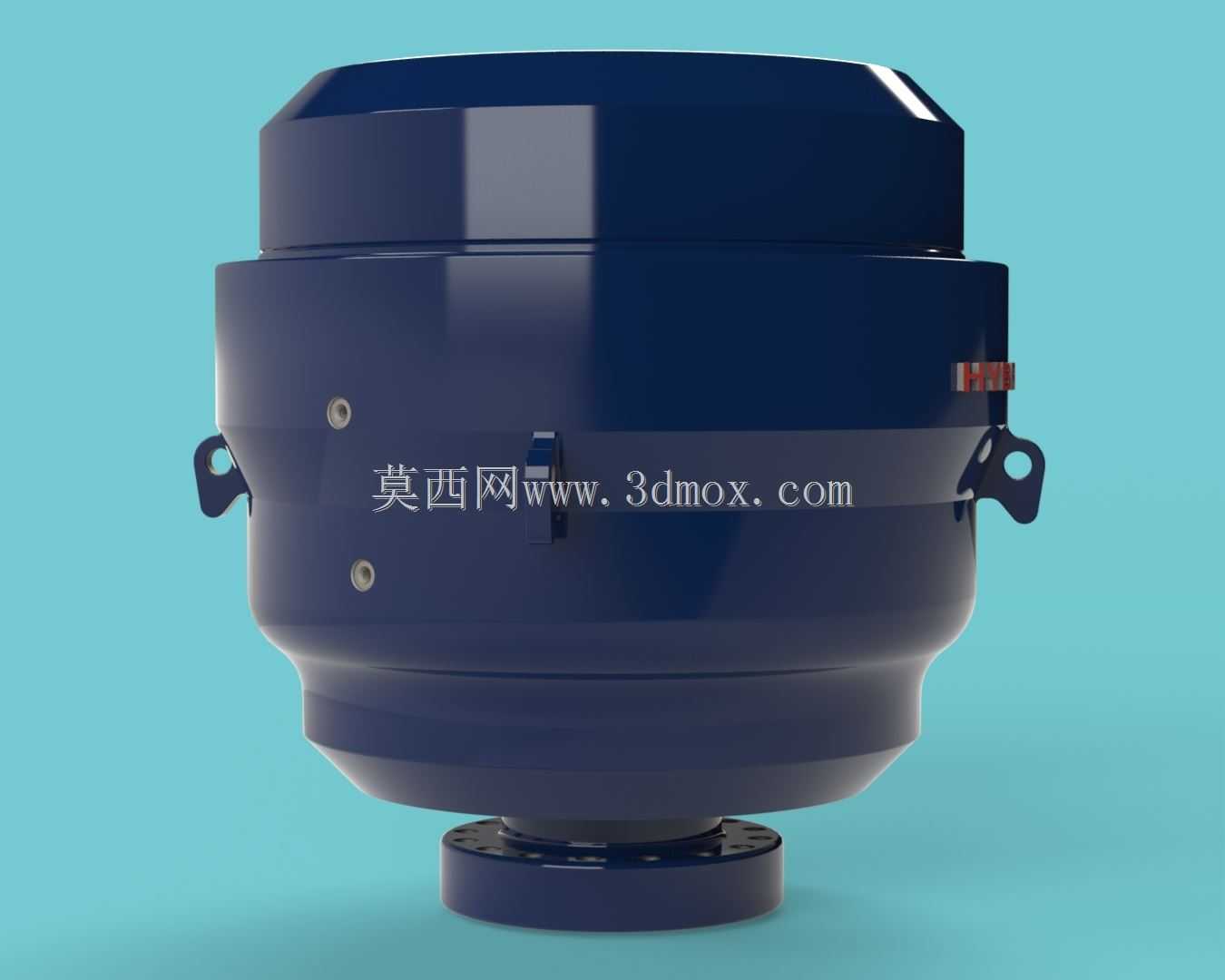

　　在安装边界设计上，该设备下端采用标准API法兰连接结构，法兰端面的密封槽、螺栓孔分布完全匹配石油钻采设备的井口连接规范，可直接与下部的闸板防喷器组、套管头对接安装，上端法兰可连接钻井四通或旋转防喷器，整体同轴度公差控制在0.5mm以内，避免安装后出现偏磨导致胶芯提前失效。设备整体外径尺寸充分考虑了钻井平台井口的安装空间限制，侧部的液压油口位置预留了足够的管线连接操作空间，壳体上的吊环结构可满足现场吊装作业的承重要求，无需额外设计吊装工装。

　　实际作业过程中，环形防喷器可在带压情况下进行强行起下钻作业，胶芯的磨损量可通过活塞的行程进行直观判断，当胶芯磨损到一定程度后，可在不拆解整个设备的情况下快速更换胶芯组件，大幅减少现场维护的停机时间。设计过程中对壳体的受力情况进行了有限元分析，在额定工作压力下，壳体最大应力出现在法兰与筒体的过渡位置，应力值远低于材料的屈服强度，安全系数满足井控设备的相关规范要求，胶芯的收缩行程经过反复校核，可覆盖现场常用的所有钻具尺寸范围，不会出现密封间隙过大导致的刺漏问题。针对含硫油气田的作业场景，壳体所有过流接触表面都做了抗硫处理，可抵御硫化氢气体的应力腐蚀，胶芯材料也适配高含硫工况下的介质侵蚀，延长设备在恶劣工况下的使用寿命。在日常井控作业中，环形防喷器通常作为第一道关井屏障，配合闸板防喷器形成多级密封保障，即使在钻具接头位置通过胶芯时，也能保持可靠的密封性能，不会因为管柱外径变化出现瞬时失压的情况。
