20毫米规格直角金属角撑连接件

　　这类20毫米规格的直角角撑，在工业装配、小型设备机架搭建、仪器仪表内部组件固定场景里应用十分普遍，属于小尺寸但作用关键的结构连接件。从实际使用场景来看，它常被用在低压气动管路配套的减压阀安装工位，用来给阀件提供侧向辅助支撑，避免管路长期振动导致阀件接口松动，也会在小型电控箱内部走线架固定、桌面型实验工装的框架拼接、轻型钣金设备的边角加固场景中大量使用，相比大尺寸角撑，它不会占用过多安装空间，适合安装空间局促、载荷要求不高的连接点位。

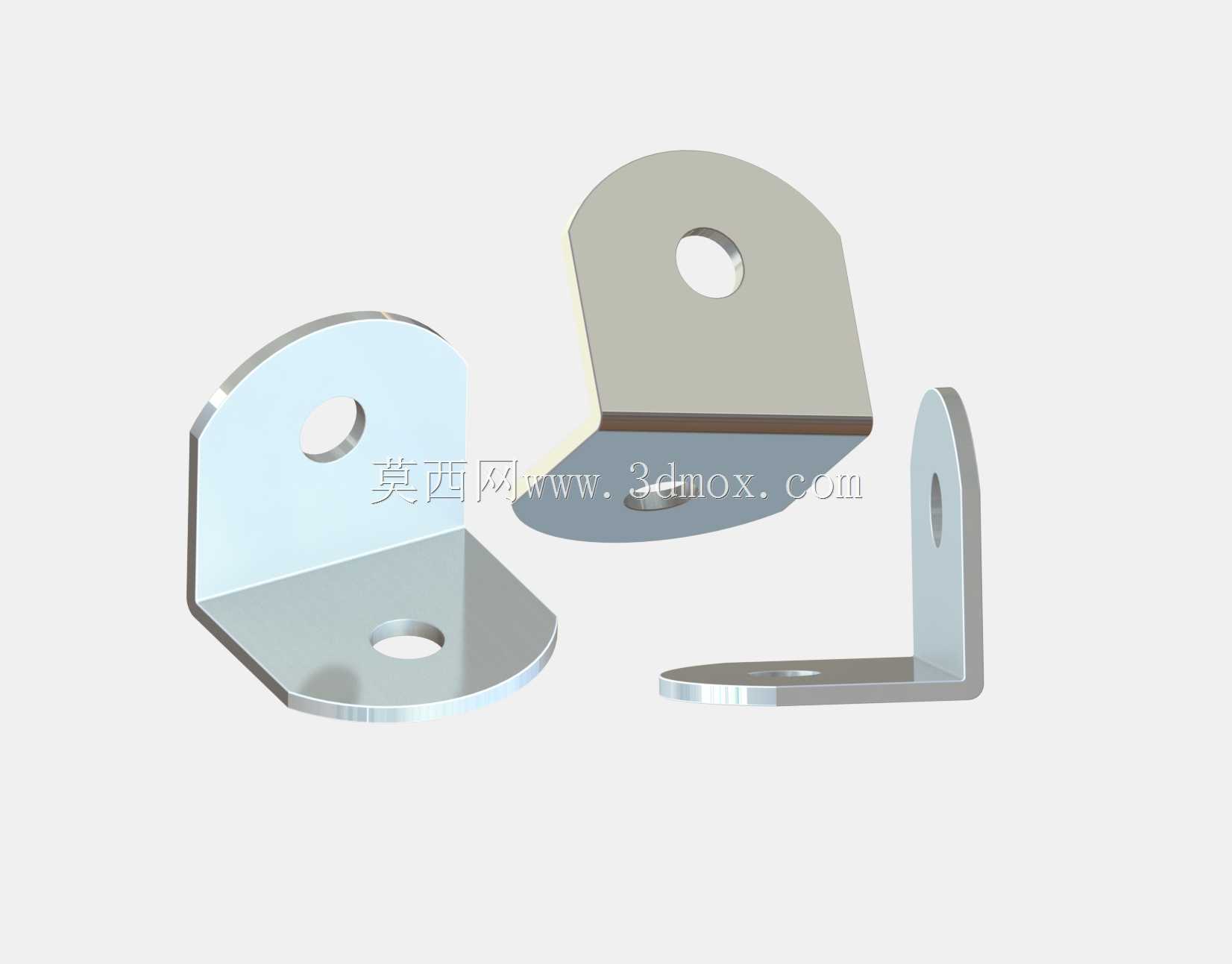

　　从功能特性上看，这款角撑采用L型直角结构，两个折边分别承担不同方向的连接固定作用，其中一个折边为带半圆头的安装面，开设单孔用于穿装固定螺栓，另一个折边为平面安装面，同样开设对应规格的安装孔，两个安装面的孔位同轴度经过校准，安装后不会出现连接错位的问题。折边的弯折处做了小半径圆弧过渡，避免直角弯折处产生应力集中，长期受交变载荷时不会从弯折根部出现开裂问题，零件表面做了镀锌钝化处理，具备基础的防锈能力，适合常规车间环境下长期使用，不需要额外做表面防护处理。

　　设计思路上，这款角撑没有多余的结构冗余，整体采用等厚钣金冲压成型，加工工艺简单，适合批量冲压生产，材料利用率高。弯折角度严格控制在90度，公差范围控制在机械装配常用的±0.2度以内，保证两个连接面安装后可以紧密贴合被固定件表面，不会出现安装间隙导致的固定松动。安装孔的孔径适配常用的M4或者M5规格螺栓，孔边做了轻微的沉孔处理，螺栓安装后头部不会突出零件表面，避免和周边其他零部件产生干涉。半圆头的折边设计，一方面是减少零件的尖锐边角，避免安装过程中划伤操作人员，另一方面也可以在弧形边对应的安装位置，适配带有圆弧面的被连接件，提升贴合度。

　　从外形尺寸与安装边界来看，这款角撑的两个折边有效安装长度均为20毫米，属于小规格角撑，适配的被连接件厚度范围在1-3毫米之间，安装时需要预留的操作空间很小，两个安装孔的中心距经过匹配设计，安装时螺栓的拧紧操作不会出现工具干涉。单个角撑的静态承重能力在垂直于安装面方向可以达到150N左右，适合固定轻型阀件、小型走线槽、薄钣金护板这类载荷不大的零部件，如果需要承受更大载荷，可以通过并排安装多个角撑的方式提升整体承载能力。安装时需要注意，两个折边的固定螺栓需要交叉逐步拧紧，避免单侧先拧紧导致角撑出现轻微形变，影响直角精度，进而影响被固定件的位置精度。在减压阀安装场景中使用时，通常会在角撑和阀件接触面之间加装薄橡胶垫片，一方面可以起到减振作用，缓冲管路传递的振动，另一方面也可以弥补接触面的平面度误差，让连接更紧密。这类小角撑虽然结构简单，但在实际设备装配中是不可或缺的基础连接件，合理选型使用可以有效提升设备整体结构稳定性，减少后期运维中出现的连接松动问题。
