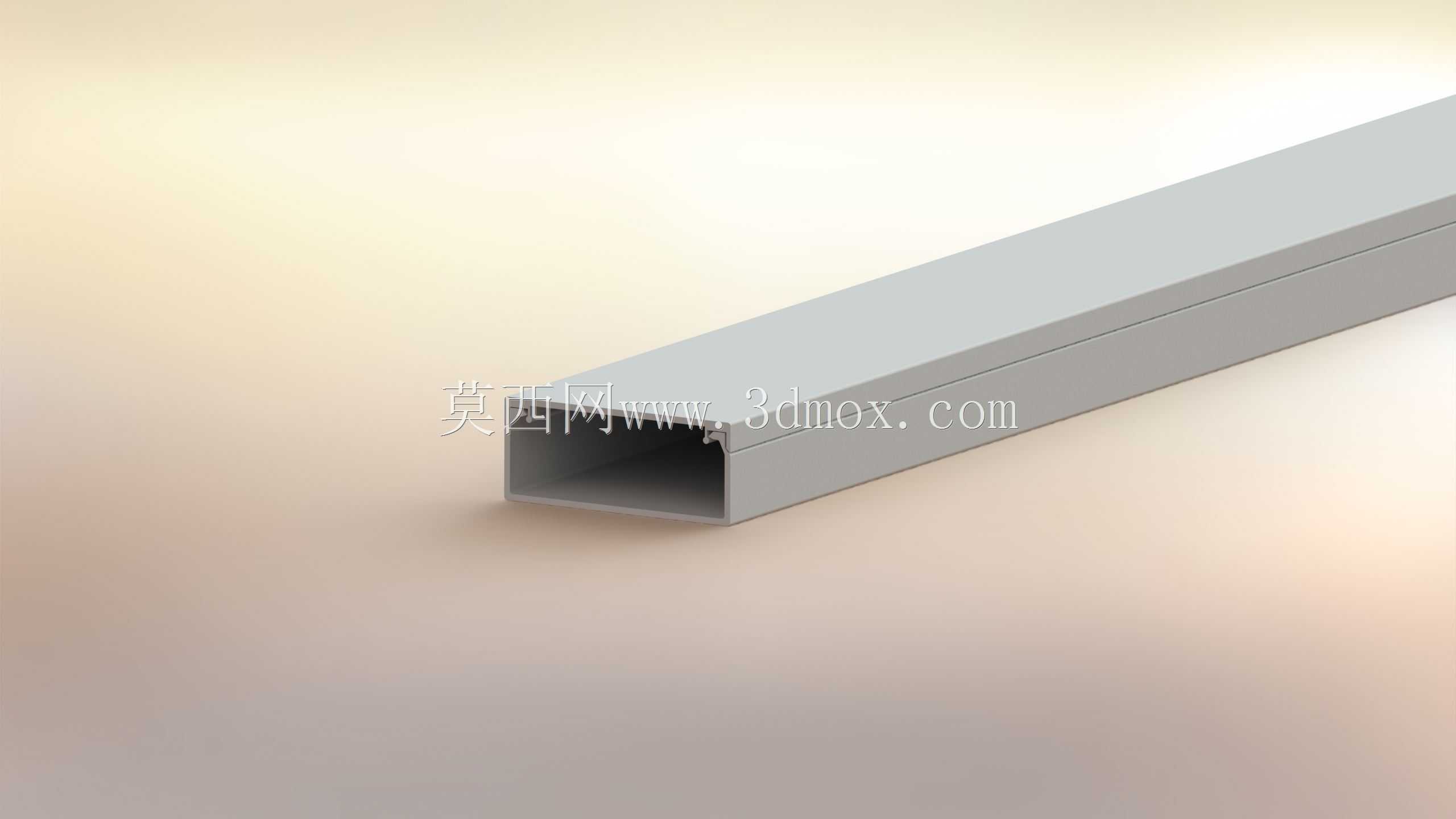

40×16规格封闭式布线电缆槽结构

　　在低压电控柜内部布线、自动化设备台面走线、小型机床控制回路敷设这类场景里，线缆的有序排布与外层防护一直是结构设计阶段需要优先考量的环节，40×16截面的电缆槽就是针对这类小批量多分支线缆敷设需求开发的布线构件。日常车间现场的设备改造项目里，经常会遇到控制信号线缆、低压动力线缆混布的情况，如果直接将线缆绑扎在设备梁架上，不仅后期检修排查线路时需要逐一拆解扎带，设备运行过程中产生的振动还会持续磨损线缆外绝缘层，存在短路、信号干扰的隐患，这类窄截面电缆槽刚好可以容纳单排排布的10-15根1.5平方控制线缆，或是6-8根4平方动力线缆，将线缆完全收纳在槽体内部，既可以隔绝外部金属毛刺、切削液飞溅对线缆的损伤，也能将不同功能的线缆分区收纳，减少动力线对信号线的电磁干扰。

　　从结构设计逻辑来看，这款电缆槽采用等截面直槽结构，槽体与盖板采用卡扣式配合，不需要额外的紧固件就能完成盖板的固定，现场施工时可以根据实际走线长度直接裁切槽体，不需要额外加工连接结构，对接时只需要将相邻槽体的端面对齐，扣上盖板就能完成拼接，大幅缩短现场布线的施工周期。槽体的截面尺寸严格控制在40mm宽度、16mm内部净高度，这个尺寸边界刚好适配多数小型电控柜的侧梁安装空间，安装时可以通过槽体背部的预开安装孔，用自攻螺丝直接固定在柜体安装板或是设备型材框架上，槽体外侧与相邻元器件的安全间隙可以控制在10mm以内，不会占用过多柜内宝贵的安装空间，对于安装空间局促的桌面型自动化设备来说，这个尺寸的电缆槽可以直接嵌在设备台面的走线凹槽内，盖板与台面保持齐平，不会突出台面影响工件放置。

　　在建模逻辑上，这款构件采用参数化拉伸的设计思路，所有截面轮廓都做了全约束，槽体壁厚均匀控制在1.5mm，既保证了槽体本身的结构强度，在1米跨度下不会因为内部线缆重量产生明显形变，也不会因为壁厚过大造成材料浪费，槽体的边角位置都做了R1的圆角过渡，避免裁切或是安装过程中锐边划伤施工人员，也防止穿线时锐边割破线缆绝缘层。盖板与槽体的配合位置做了0.2mm的间隙配合，卡扣位置的变形量经过校核，反复拆装10次以上不会出现卡扣断裂的情况，适配现场施工中经常需要开盖调整线路的需求。实际应用中，这类小截面电缆槽还可以搭配同规格的三通、弯头、端盖等附件使用，完成直角转弯、多回路分支、端口封闭等布线需求，不需要单独定制异形构件，所有配件都可以通用互换，降低备件储备的成本。针对不同的使用环境，槽体可以选用PVC阻燃材质或是铝合金材质，PVC材质适用于普通室内电控柜场景，成本更低且绝缘性能优异，铝合金材质适用于有高温需求或是需要电磁屏蔽的场景，结构强度更高且散热性能更好，两种材质的截面尺寸完全一致，可以直接互换安装。

　　在布线施工时，线缆在槽体内的填充率建议控制在60%以内，预留足够的散热空间与后期新增线缆的余量，避免线缆过度挤压造成散热不良，槽体的固定间距建议控制在500mm以内，在槽体的两端、转弯位置、分支位置都需要增加固定点，防止设备运行振动造成槽体移位。很多刚接触结构设计的工程师在选型电缆槽时，容易忽略槽体内部净尺寸与线缆外径的匹配关系，只看标称的外轮廓尺寸，导致后期穿线时槽体内部空间不足，这款40×16规格的电缆槽内部净宽度为37mm，净高度为13mm，选型时可以根据实际使用的线缆外径总和来核算填充率，避免选型失误造成施工返工。另外在三维建模过程中，将槽体的长度设置为可驱动的参数，设计时只需要修改拉伸长度的数值，就可以快速生成不同长度的槽体模型，不需要重复绘制截面轮廓，大幅提升布线设计阶段的建模效率，装配时可以通过槽体的安装面与设备框架的安装面做配合约束，快速完成槽体在整体设备装配体中的定位，也可以通过线缆敷设插件直接在槽体内部生成线缆模型，提前验证线缆的弯曲半径是否符合要求，排查布线过程中可能出现的干涉问题。
