多类工程作业车辆成套三维结构设计

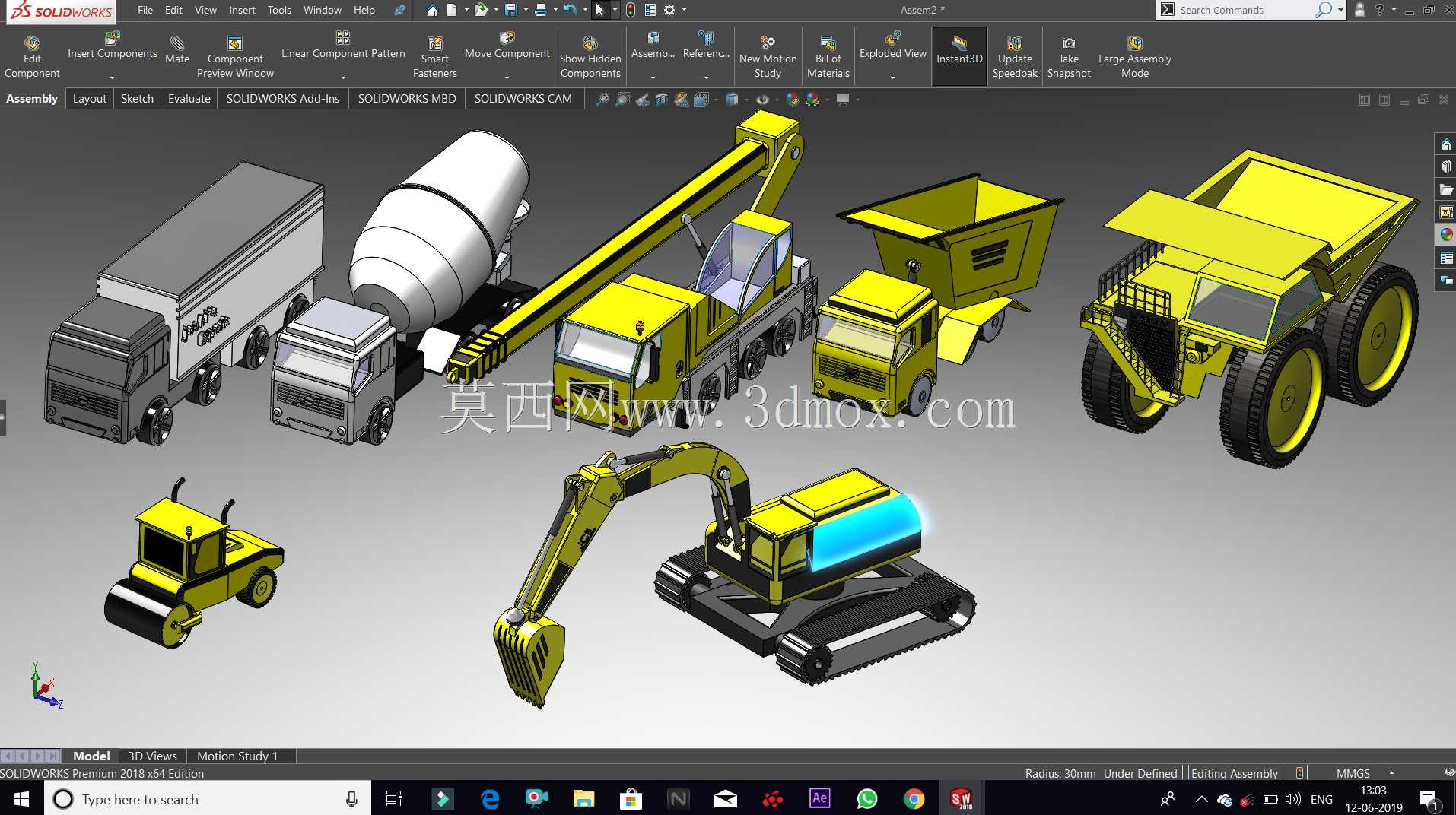

　　这套三维结构设计覆盖了工程建设领域常用的七类作业车辆，从土方作业、物料转运到路面压实、混凝土运输全场景的作业需求都能匹配，每款车型的结构都按照实际作业工况做了对应设计，没有做过度简化的概念化处理。先从履带式挖掘机说起，这款机型的下车架采用了标准的履带梁焊接结构，支重轮、托链轮、引导轮、驱动轮的排布完全参照20吨级通用挖机的布局，履带板宽度设置为600mm，适配普通土质工地的接地比压要求，不会在软基场地出现陷车问题；上车部分的动臂、斗杆、铲斗铰接点位置经过反复校核，最大挖掘半径控制在9.8m，最大挖掘深度6.5m，完全覆盖常规房建基坑开挖、市政管线铺设的作业范围，动臂与机身的铰接处预留了液压管路的安装空间，转台的回转支承安装位做了加厚处理，能承受偏载作业时的冲击载荷，驾驶室的视野范围按照人机工程要求做了调整，前挡风玻璃的倾角保证操作员坐姿状态下能清晰看到铲斗的作业位置。

　　轮式汽车起重机的设计重点放在了支腿结构与伸缩臂的强度匹配上，H型支腿的横向跨距设置为5.8m，纵向跨距4.6m，作业时支腿伸出后能保证360度回转作业的稳定性，不会出现侧翻风险；五节伸缩臂的截面采用六边形设计，相比传统矩形截面抗扭刚度提升20%左右，臂架全伸长度28m，最大起升高度30m，能满足中小型工地的材料吊装、设备安装需求，转台部分的卷扬机构安装位预留了钢丝绳的排布空间，配重块的安装位置做了定位凸台设计，方便装配时快速对位。混凝土搅拌运输车的搅拌筒采用了标准的梨形结构，筒体的螺旋叶片导程按照进料、搅拌、出料三个区段做了差异化设计，进料口直径设置为450mm，出料溜槽的长度可调节，能适配不同高度的接料设备；底盘采用6*4重载布局，轴距设置为3.6m+1.4m，保证行驶时的转弯半径控制在9m以内，适配工地狭窄道路的通行需求，搅拌筒的支撑滚轮位置做了减震衬套的安装位，能降低行驶过程中筒体转动带来的底盘震动。

　　自卸车的设计针对土石方转运的重载工况做了强化，货箱采用U型结构，相比传统矩形货箱不易粘料，卸货时残留量更少，货箱举升机构采用前顶式液压油缸，举升角度最大可达52度，能保证粘性土料也能顺利卸出；车架的纵梁采用双层钢板焊接结构，厚度为12mm，能承受满载时的冲击载荷，后轮采用双排轮布局，单轮载荷控制在国标允许范围内，适合矿区、土方工地的非铺装路面行驶。双钢轮压路机的设计针对沥青路面压实作业做了优化，前后钢轮的宽度设置为2m，轮径1.2m，钢轮内部预留了振动机构的安装空间，振动频率可在30Hz-50Hz之间调整，能适配不同厚度沥青层的压实需求；驾驶室采用隔震设计，安装位置设置了四个橡胶减震垫，能降低振动对操作员的影响，转向机构采用铰接式结构，转弯半径控制在5m以内，适合市政道路、小区路面的狭窄区域压实作业。

　　小型滑移装载机的结构非常紧凑，整机长度仅3.2m，宽度1.8m，能在狭小空间内完成物料铲运、场地清理作业，铲斗的铰接点高度设置为3m，能满足向普通货运卡车装载物料的高度要求，履带式的行走结构接地比压小，能在松软场地、室内拆除场景下作业，快换接头的安装位预留了通用接口，可快速更换破碎锤、扫雪辊、抱夹等多种属具。厢式货运卡车的设计针对工程现场的工具、零散物料转运需求，货箱采用封闭式结构，内部长度6.2m，宽度2.3m，高度2.4m，能容纳各类小型施工工具、耗材的转运，货箱侧门设置为双开门结构，方便从侧面装卸物料，底盘的板簧悬架按照重载工况做了加强，能适应工地非铺装路面的颠簸行驶需求。整套模型的所有铰接点、安装位都做了公差预留，各部件之间不存在干涉问题，可直接用于结构演示、作业模拟、方案汇报等场景，每款车型的外形尺寸都严格参照实际量产机型的参数设置，安装边界、运动行程都经过校核，不会出现运动干涉、尺寸超差的问题。
