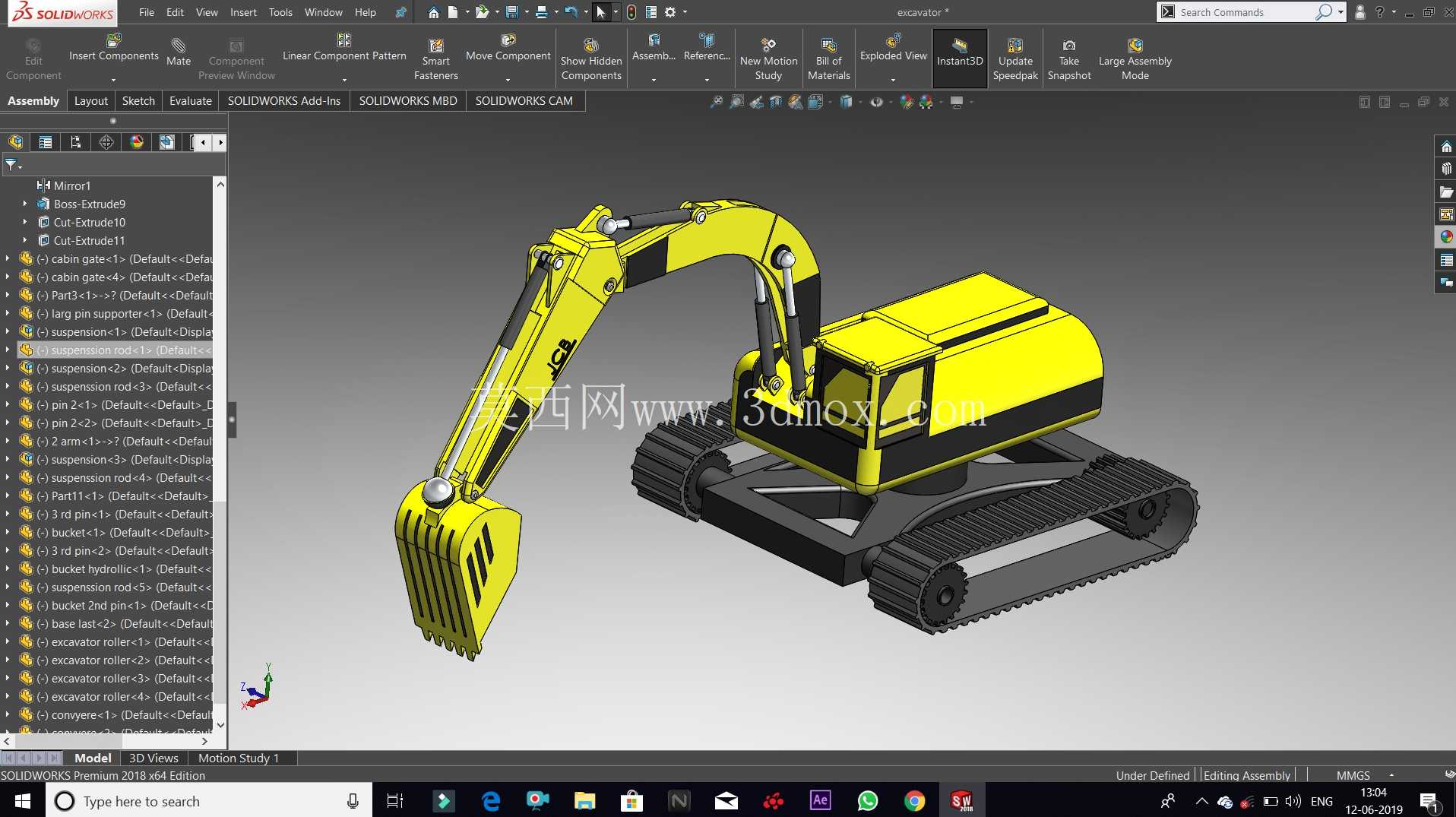

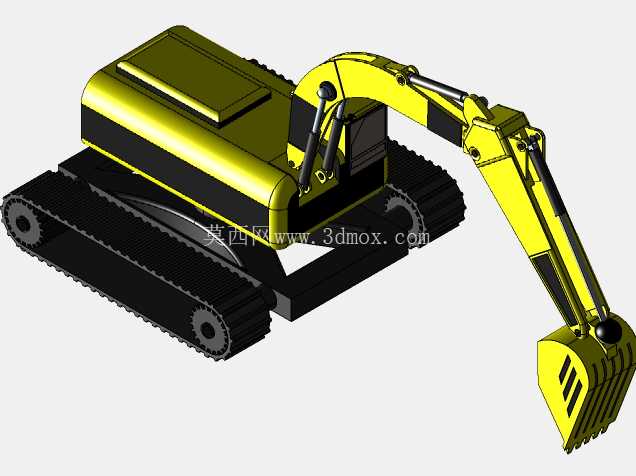

履带式液压挖掘作业机械三维结构

在土方施工、矿山剥离、市政管线开挖、场地平整这类常规工程场景里，履带式挖掘设备的作业适配性一直是同类型设备里覆盖范围最广的，这次完成的三维结构设计，完全围绕这类设备的实际作业逻辑搭建，没有做脱离工程实际的夸张造型调整。先从作业端的功能逻辑说起，铲斗的斗容曲线是参照常规中小吨位挖掘设备的切削角度做的，斗齿的排布间距刚好适配黏土、沙砾、松散风化岩这类常见作业介质的切入阻力，不会因为齿距过密导致粘斗，也不会因为齿距过大出现大块物料卡滞的问题；斗杆和动臂的铰接点位置，是反复调整过力臂比例的，在最大挖掘半径位置时，斗杆油缸的推力输出能保持在额定载荷的75%左右，既不会出现油缸憋压的情况，也不会因为力臂过长导致挖掘无力，动臂根部的铰接座做了加厚的筋板过渡，对应频繁举升落臂过程中的交变应力，避免长期作业出现焊缝开裂的问题。

行走部分的履带结构，没有采用简化的一体式履带板建模，每片履带板的啮合齿、销孔位置都和驱动轮、导向轮的齿形做了完全的配合校验，履带张紧装置的安装位置预留了足够的调整行程，就算履带板出现正常磨损，也能通过张紧油缸调整松紧度，不需要提前拆卸履带节；底盘的回转支承安装面做了平面度的结构预留，上下车连接的螺栓孔位置完全对齐回转支承的安装标准，回转马达的安装座和主阀的走管空间都做了避让，不会出现管路和结构件干涉的情况。上部车体的覆盖件设计，完全参照日常维护的操作空间做布局，发动机舱的检修口开合角度能覆盖到机油滤芯、柴油滤芯、空滤的常规更换位置，液压油箱的加油口位置预留了足够的操作空间，不需要拆解周边覆盖件就能完成日常油液补充；驾驶室的视野角度做了模拟校验，操作人员坐在驾驶位时，能直接观察到铲斗的切削刃位置，动臂举升到最高位置时也不会遮挡前方的作业视线，履带两侧的行走区域也在可视范围内，减少作业时的视觉盲区。

设计过程中没有刻意追求外形的流线感，所有结构的圆角、斜度都是服务于实际功能：比如动臂上的走管卡扣位置，刚好避开了动臂俯仰过程中的弯折半径，高压胶管的弯曲度始终保持在允许的最小弯曲半径以上，不会因为长期弯折出现胶管开裂；配重块的外形轮廓是按照整车倾翻力矩计算后确定的，在最大挖掘深度位置满斗举升时，整车的纵向稳定性系数能满足工程作业的安全要求，不会出现后倾失稳的情况。安装边界的尺寸设定上，履带的总宽度控制在常规道路运输的限宽范围内，不需要拆解履带就能完成平板拖车的转运，上部车体的总高度也符合城市道路通行的限高要求，转场时不需要额外拆解上部结构件；工作装置的铰接销轴都做了润滑脂注油通道的结构预留，每个注油嘴的位置都在日常保养可触及的范围内，不需要爬到动臂上方就能完成全部销轴的润滑作业。整个结构的配合间隙都参照实际加工装配的公差做了预留，比如铰接位置的轴套和销轴的间隙，既保证转动灵活，也不会因为间隙过大出现作业过程中的晃动异响，覆盖件和内部结构件的间隙也预留了足够的减震缓冲空间，避免作业过程中振动导致覆盖件磕碰变形。
