西格玛型材组合式多格置物架结构设计

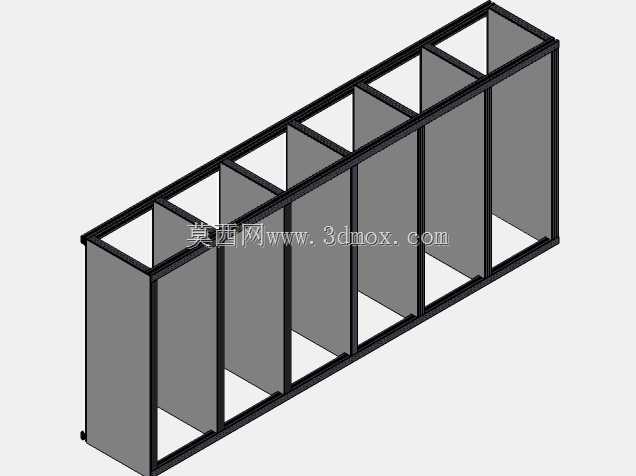

　　这款基于西格玛型材体系搭建的多格置物架，核心适配车间工位侧旁物料规整、实验室耗材分类存放、小型加工单元工件中转暂存的实际场景，在做结构方案时，首先锚定了型材体系的通用安装孔位基准，所有竖梁、横梁的连接点位完全匹配西格玛型材的标准槽口规格，不需要额外做非标打孔加工，现场组装时只需要配套对应规格的T型螺栓、角件就可以完成整架拼接，不需要焊接工序，后期如果需要调整格位间距、增减分隔数量，只需要松开对应紧固件就可以重新排布，适配不同尺寸物件的存放需求。从实际使用的边界条件来看，整架的进深尺寸匹配常规400mm深度的周转盒放置需求，单格宽度按照常用的200mm模数做等分排布，总长度可以根据现场安装墙面或者工位旁的空余空间做同比例增减，高度方向预留了1.8米的常规站立取放高度上限，最上层格位不会超过普通人站立抬手的取物高度，避免取放高处物件时的坠落风险，底部预留了100mm的离地间隙，既可以避免地面潮气直接接触存放物件，也方便日常清扫时扫帚、拖把可以伸入架底清理积尘，不会形成卫生死角。

　　架体的竖向分隔板采用薄型平板嵌装在型材槽内的安装方式，分隔板和型材框架之间预留了1mm的安装间隙，不需要额外打胶或者做紧固件固定，依靠型材槽的夹持力就可以固定分隔板位置，相邻格位之间完全隔断，避免不同类别的小零件、耗材出现混放串格的问题，同时分隔板可以根据存放物件的高度需求，随时向上抽出拆卸，把相邻两个小格合并成一个大格，用来放置尺寸更长的工件或者耗材。在结构强度校核层面，竖梁采用的是双槽西格玛型材，单根竖梁的垂直承重可以满足每层格位放置15kg物件的负载要求，横梁和竖梁的连接角件采用加厚直角件，每个连接点配置两颗锁紧螺栓，避免长期承重后连接点出现松动偏移，整架靠墙放置时，背部预留了20mm的间隙，不会完全贴死墙面，既可以避免墙面凝露直接接触架体导致型材表面积水锈蚀，也方便后期在架体背部加装走线槽，给放置在架上的小型检测设备、电动工具提供走线空间。

　　实际落地使用时，这类型材架相比传统焊接式货架，最大的优势在于全组装式结构，所有零部件都可以拆散后平板打包运输，到现场不需要专业焊接人员，普通装配工人对照装配示意图就可以在半小时内完成整架组装，后期如果车间布局调整，整架也可以拆散后转运到新的位置重新组装，不会像焊接架那样因为尺寸固定无法适配新的安装空间，也不会在拆解时出现不可逆的结构损坏。格位的排布采用等距分隔的设计逻辑，每个格位的内部净空尺寸统一，方便配套使用标准尺寸的零件盒、周转箱，存放时可以直接把周转盒推入格位，不需要额外做定位调整，取放物件时可以整盒抽出，盘点物料时也可以快速核对每个格位的物料存量，减少物料盘点的时间成本。

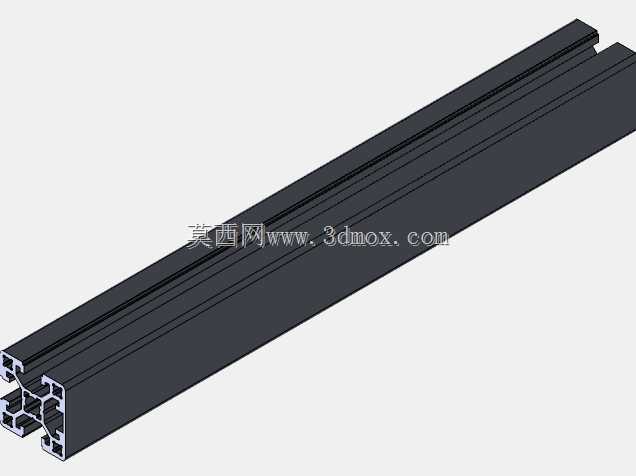

　　架体的底部没有配置脚轮，是因为这类置物架大多是靠墙固定放置，日常不需要频繁移动，固定支撑脚的结构相比脚轮结构的稳定性更好，即使不小心碰撞到架体侧面，也不会出现架体滑移、物件倾倒的问题，如果实际使用场景需要经常移动架体，也可以在底部支撑脚的位置替换成带刹车的万向脚轮，不需要改动主体框架结构，只需要更换底部支撑件就可以实现功能切换。在型材选型时，特意选用了槽口内置的西格玛型材型号，架体外表面没有突出的槽口或者螺栓头，日常走动时不会剐蹭到操作人员的衣物，外表面平整光滑，清理擦拭时也不会有积尘的死角，整体外观简洁规整，不管是用在生产车间的工位旁，还是用在维修间的工具存放区，或者是实验室的耗材存放区，都可以适配现场的环境整洁要求。
