绿色注塑成型模具三维结构设计

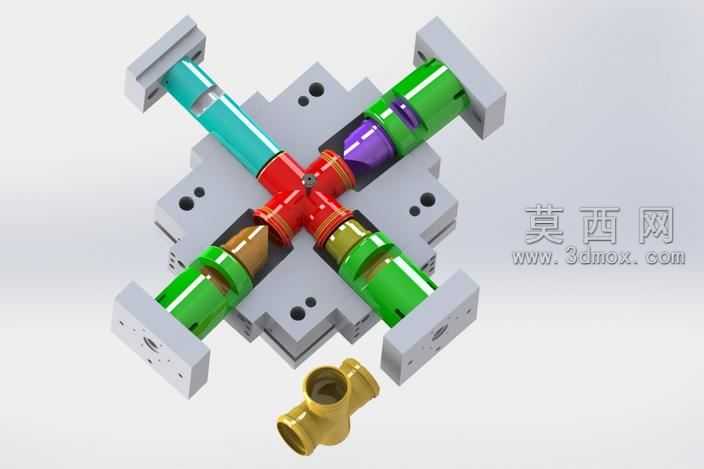

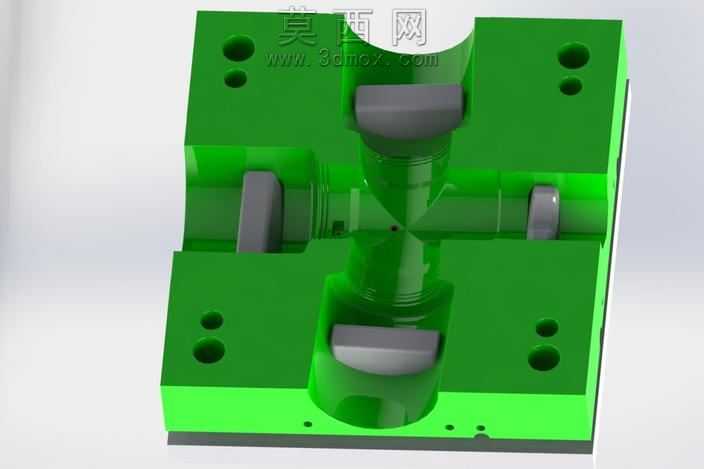

本作品为注塑成型模具的三维结构设计，建模过程中严格遵循注塑模具的设计规范，先完成整体模架的基准搭建，确定上下模的分型面位置，分型面选取在产品轮廓的最大截面处，保证开模时产品能够顺利留于动模侧，避免粘定模的问题出现。模型中清晰还原了定模板、动模板的主体结构，模板上的定位销孔、紧固螺丝孔按照标准件尺寸精准排布，孔位的同轴度、位置度公差在建模时做了约束，保证后续装配时定位精准、连接牢固。型腔与型芯部分做了细节刻画，成型区域的曲面过渡顺滑，没有尖锐棱角，对应产品的倒扣位置设计了侧向抽芯滑块结构，滑块的导向槽、锁紧面都做了贴合设计，合模时锁紧块能够完全压紧滑块，承受注塑时的型腔内压力，避免注塑过程中滑块移位产生飞边。浇口采用了点浇口结构，流道设计为平衡式布局，能够保证熔融塑料均匀填充到型腔各个位置，减少填充不均导致的产品缺胶、熔接痕问题。渲染时为模架主体赋予了亮绿色的工程塑料材质，模拟模具实际生产中的表面防护涂层效果，金属嵌件、滑块部分赋予了磨砂金属材质，区分不同功能部件的材质属性，渲染光影采用柔和的环境光搭配定向补光，清晰展现模具内部的装配结构、各部件的配合间隙，让观看者能够直观理解模具的开合模逻辑、抽芯动作顺序。设计过程中充分考虑了模具的加工工艺性，模板的外形采用规则矩形结构，方便数控铣削加工，型腔部分的曲面拆分合理，能够通过三轴加工中心完成加工，减少特殊加工工序的成本，冷却水道的排布贴近成型区域，保证注塑过程中模具温度均匀，缩短产品冷却周期，提升生产效率。整体模型装配关系完整，没有出现部件干涉的问题，各活动部件的运动行程预留充足，能够完整模拟模具的实际工作过程，为后续的模具加工、装配调试提供清晰的三维参考。
