剪式机械顶升支撑装置结构设计

　　在设备检修、小型构件安装、工位调平这类需要小行程稳定顶升的作业场景里，剪式机械千斤顶是非常常见的手动起重支撑部件，和液压类顶升设备不同，纯机械结构的剪式千斤顶不存在液压油泄漏、密封件老化失效的问题，在低温、高粉尘或者长期静置支撑的工况下可靠性表现更突出，很多户外应急维修、生产线工装微调场景都会优先选用这类结构。

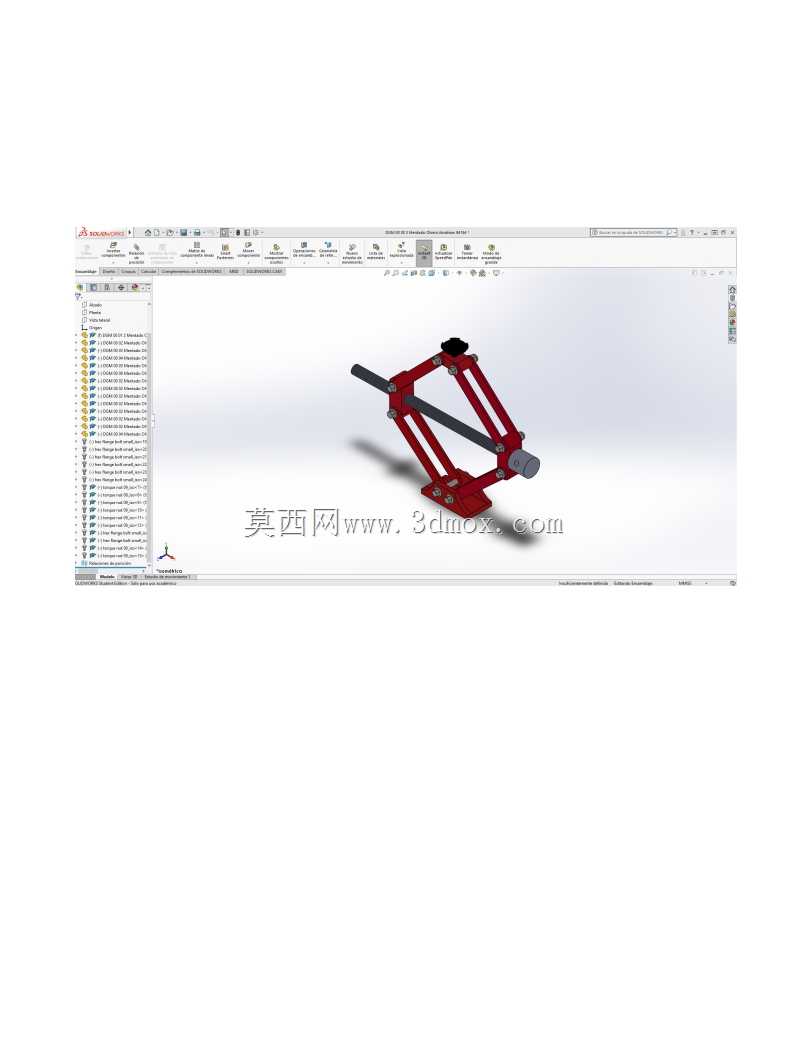

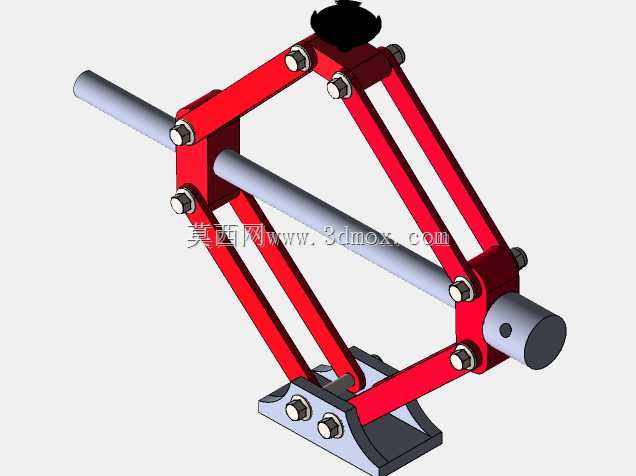

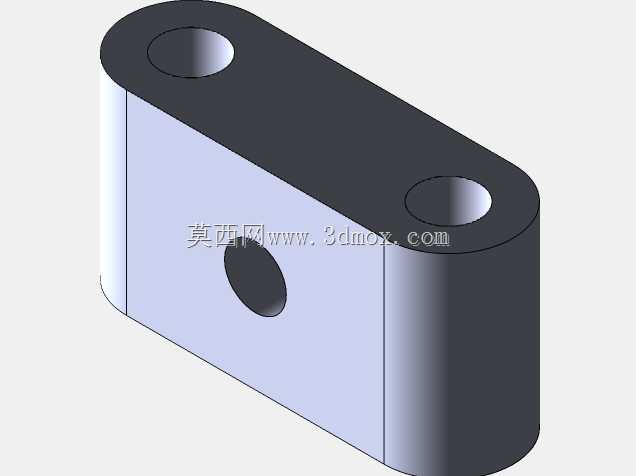

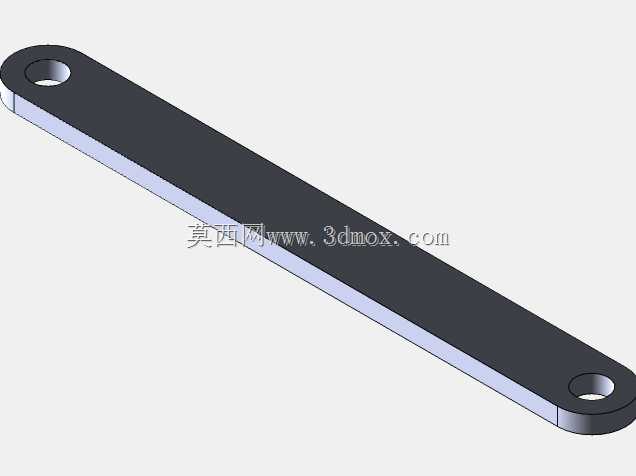

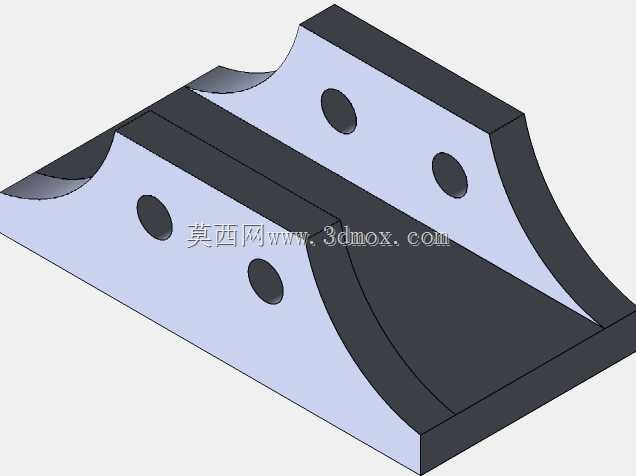

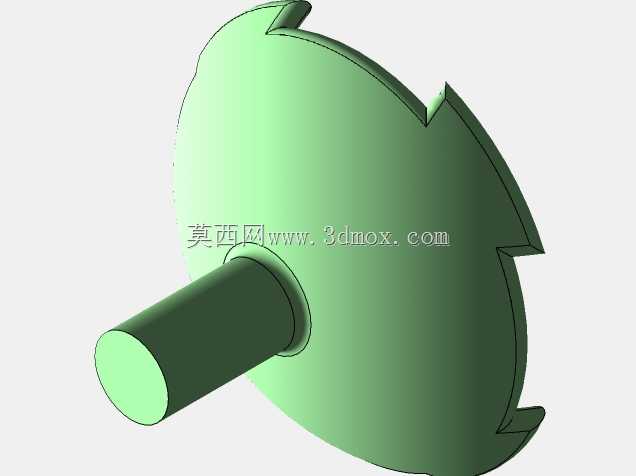

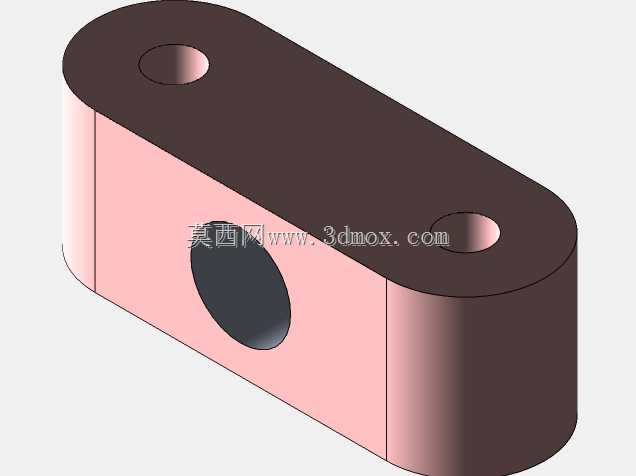

　　从结构设计逻辑来看，这套剪式顶升装置采用双组平行剪臂作为力的传导结构，两根横向穿置的光轴分别作为上下铰接点的定位基准，剪臂之间通过带防松结构的铰接螺栓连接，所有铰接孔都做了同轴度公差约束，保证剪臂开合过程中没有卡滞、偏摆的问题。底部的支撑底座做了加宽的平面设计，和地面接触的端面预留了防滑纹理的安装位置，作业时可以分散顶升带来的压应力，避免地面局部压强过大出现下陷，底座和最下方的剪臂铰接点做了限位结构，防止顶升过程中剪臂出现侧向滑移。顶部的承托座做了内凹的弧面结构，能够适配不同外形的被支撑构件，不管是圆形的轴类零件还是平面的设备底座，都能保证接触受力均匀，不会出现点接触压损工件表面的问题。

　　驱动部分采用梯形丝杠传动，和普通三角螺纹相比，梯形螺纹的牙根强度更高，传动过程中具备自锁特性，也就是说当顶升作业到达指定高度后，停止转动驱动端，丝杠不会因为承受轴向载荷出现自动回退的问题，不需要额外增加锁止结构就能保证支撑状态的稳定性，这一点对于高空或者重载支撑场景来说至关重要，能够避免支撑失效带来的安全风险。驱动端的连接位设计了标准的方头接口，可以适配棘轮扳手、手动摇杆或者电动扳手的驱动头，不同作业场景下可以灵活选择驱动方式，狭小空间里用短柄扳手转动，开阔空间里可以加延长杆降低操作力，提升作业效率。

　　从安装边界尺寸来看，这套剪式千斤顶在完全收拢状态下整体高度较低，能够放入间隙比较小的设备底部，不需要额外垫高就能完成初始对位，完全展开后的顶升行程可以覆盖多数小型设备检修、车辆换胎、工装调平的高度需求。整体结构的宽度方向尺寸控制得比较紧凑，双剪臂的平行布局既保证了侧向的抗倾覆能力，又不会占用过多的横向空间，在设备底部狭窄的安装空间里也能顺利放置。所有铰接位置的销轴都做了淬火处理，表面硬度满足长期反复转动的耐磨需求，剪臂本体采用高强度钢板冲压成型，在保证结构强度的前提下尽可能降低了整体自重，单人就可以完成搬运、放置和操作，不需要额外的辅助吊装设备。

　　在实际使用过程中，这类纯机械剪式结构的维护成本极低，只需要定期在铰接销轴位置涂抹润滑脂，在丝杠螺纹面添加润滑油脂减少传动磨损，就可以保证长期顺畅使用，不存在液压设备需要定期更换密封件、补充液压油的维护需求。结构上没有复杂的液压阀组、管路零件，出现故障的概率极低，哪怕在野外没有维修备件的场景下，也能通过简单的检查排除卡滞问题，应急适用性很强。设计过程中对所有受力点都做了应力校核，剪臂的折弯位置做了圆角过渡，避免应力集中导致的结构断裂，丝杠的直径选型匹配额定顶升载荷，不会出现螺纹变形、丝杠弯曲的问题，铰接螺栓的强度等级满足交变载荷下的疲劳强度要求，长期反复使用也不会出现连接松动的问题。

　　和同类顶升设备相比，这种剪式机械结构的顶升过程是线性可控的，转动驱动端的角度和顶升高度呈固定比例，操作时可以精准控制顶升的高度差，在需要精确调平的工位上，比如精密设备安装、生产线工位高度微调这类场景，能够很方便地把高度误差控制在很小的范围内，不会出现液压结构那种顶升过程中行程窜动、微调精度不足的问题。整体结构没有多余的外露突出零件，收拢后可以整体放入工具箱存放，携带和收纳都很方便，不管是工厂维修班组的日常工具配置，还是户外应急维修的随车工具，都是非常实用的顶升支撑部件。
