带液压顶升结构的电缆卷筒支撑装置

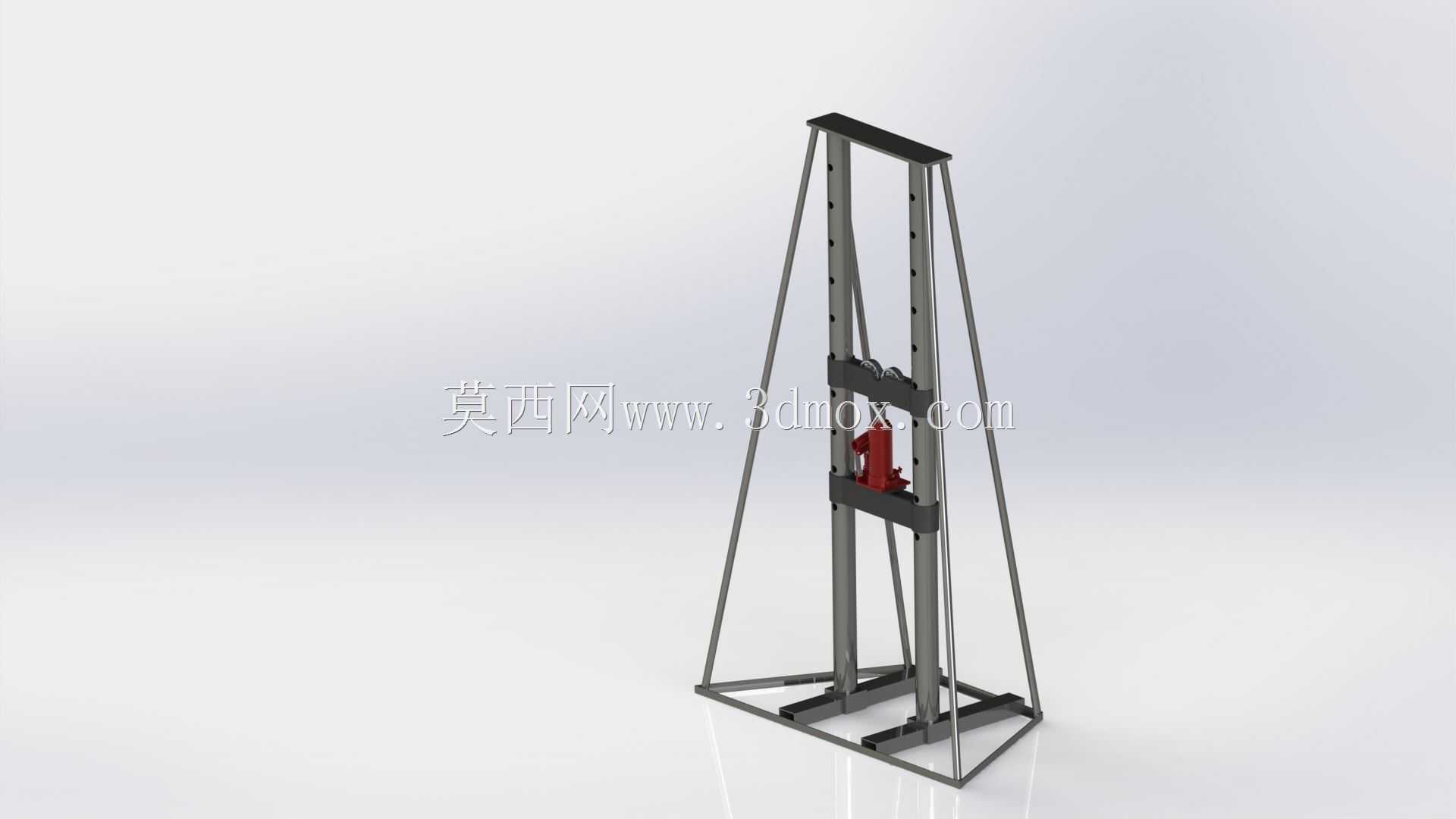

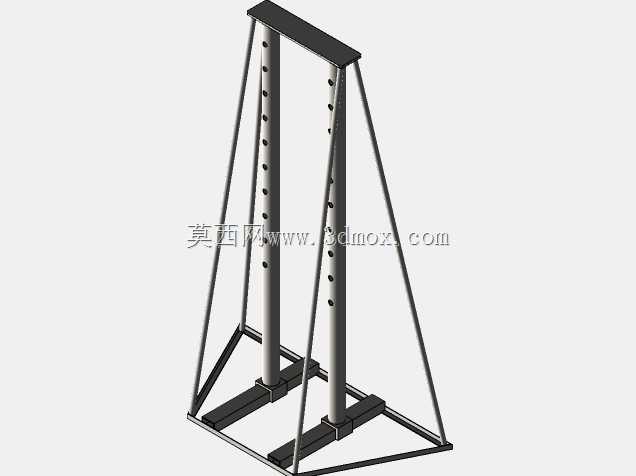

　　这款带液压千斤顶的电缆卷筒支架，正是针对这类现场痛点做的结构优化，核心是把液压顶升的平稳出力特性和卷筒支撑的承载需求结合到一起，不需要额外搭配吊装设备，单人操作液压手柄就能完成卷筒中心高度的无级调整，适配不同盘径的电缆卷筒，同时保证放线过程中卷筒的转动轴线始终保持水平，避免线缆收放时出现轴向窜动。从结构设计逻辑来看，整个支架采用三角稳定支撑构型，底部是矩形焊接底框，三根斜向支撑型材从底框的三个角点向上延伸，和顶部的固定横梁连接，形成稳定的空间三角支撑结构，相比传统的四立柱直撑结构，这种三角构型在侧向受力时的抗扭刚度更高，毕竟电缆牵引时的拉力方向不会始终正对支架正面，斜向支撑能把侧向的拉力分解成轴向的压应力传递到底部框架，避免立柱出现侧向弯曲变形。在电力施工、厂区线缆布设、矿山井下线缆铺设这类需要频繁收放大截面动力电缆的作业场景里，电缆卷筒的支撑与高度适配一直是现场作业容易被忽略却直接影响施工效率的环节。常规的固定高度卷筒支架，往往只能适配单一规格的卷筒，遇到不同盘径、不同轴向长度的电缆盘时，要么需要额外垫高调整放线高度，要么会因为卷筒中心高度与牵引设备的进线高度不匹配，出现线缆拖拽时卡滞、外层绝缘皮被支架边缘剐蹭的问题，部分现场为了临时调整高度，甚至会用砖块、木方垫在支架底部，不仅稳定性差，在大拉力牵引线缆时还容易出现支架侧翻的安全隐患。

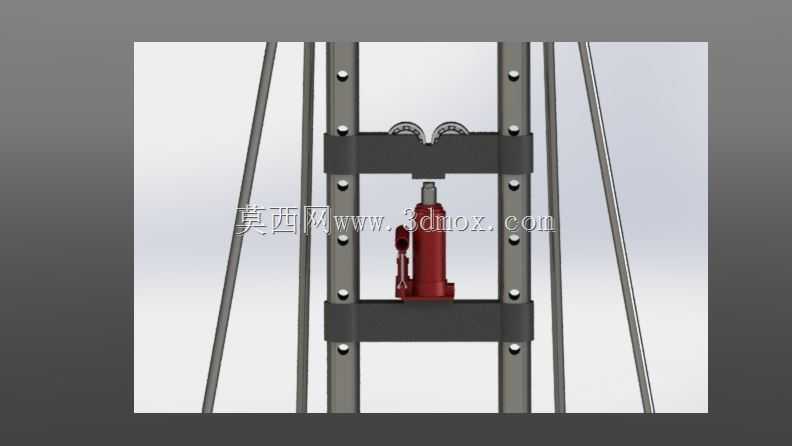

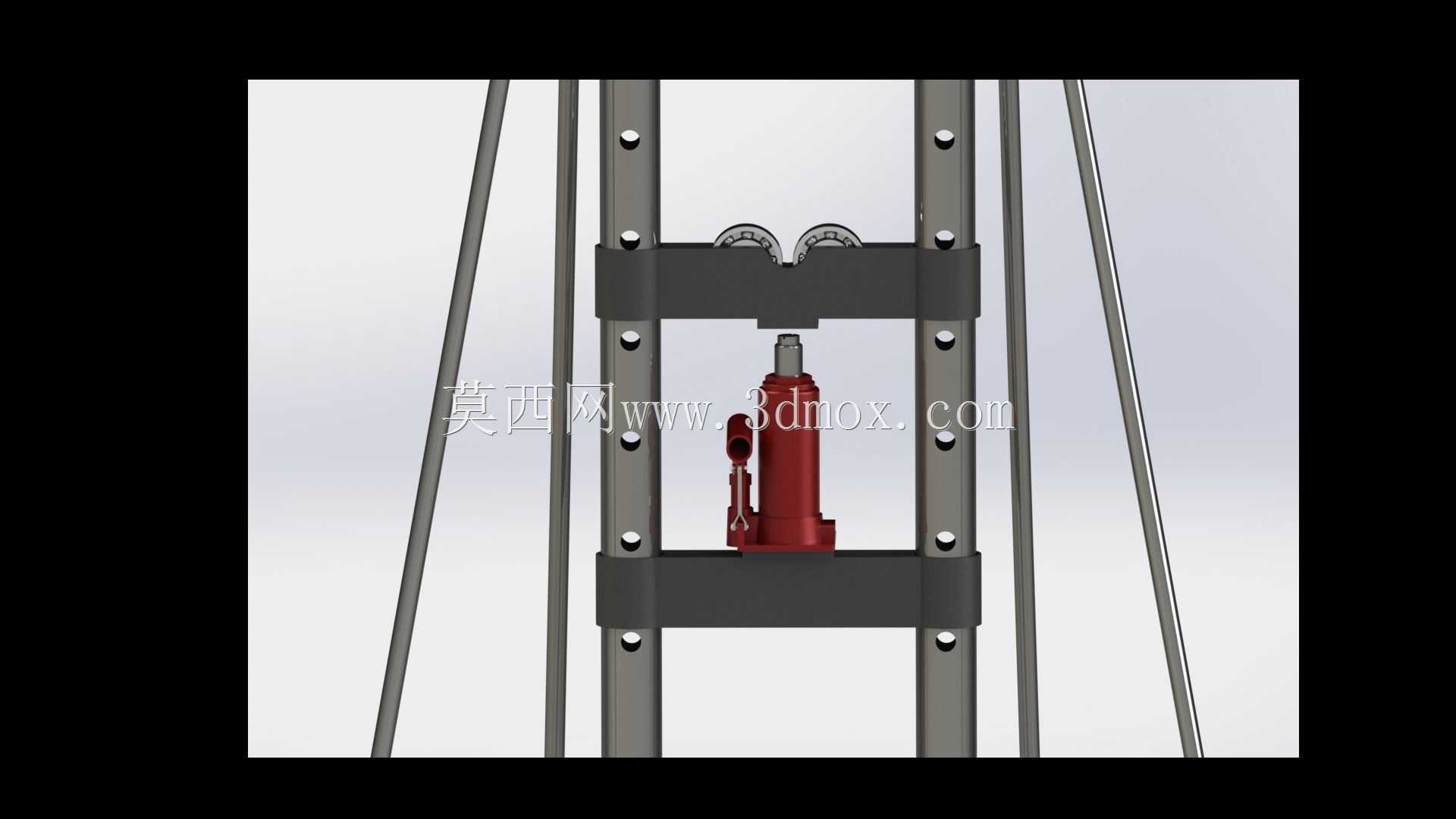

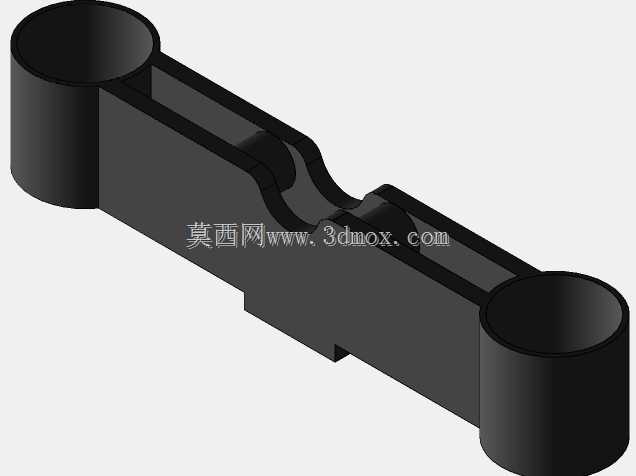

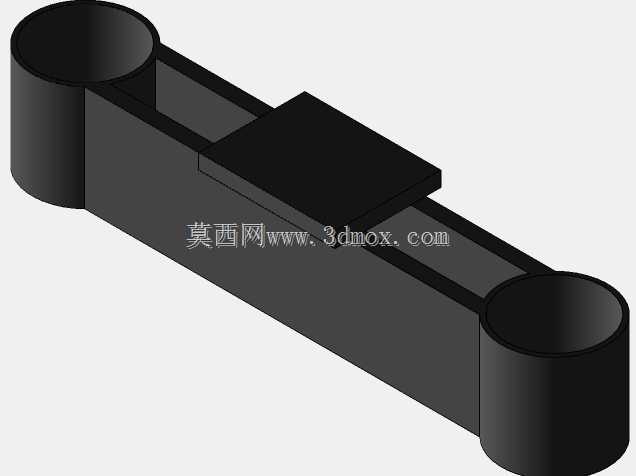

　　中间的顶升滑台通过两侧的直线导轨和两根竖直的主立柱连接，滑台的承载面直接和液压千斤顶的顶杆端部接触，千斤顶本体固定在底部框架的中心位置，顶升过程中滑台沿着导轨做竖直方向的直线运动，不会出现偏摆，滑台上预留的卷筒转轴安装槽做了开口向上的U型设计，更换不同规格的卷筒时，只需要把卷筒连带转轴一起吊放到U型槽内即可，不需要额外做螺栓紧固，拆装效率比法兰固定式的转轴结构高很多，适合现场频繁更换卷筒的作业需求。考虑到现场作业的地面往往不是完全平整的硬化地面，底部框架的四个角点都预留了可调支脚的安装螺纹孔，遇到不平整的地面时，可以通过旋转可调支脚调整整个支架的水平度，避免因为支架倾斜导致卷筒转动时出现单侧卡滞。

　　在安装边界上，支架完全收拢时的总高度控制在1.8米以内，能满足常规2.2米限高的厂区通道转运需求，不需要拆分就能用普通的手动液压叉车完成转场，底框的横向宽度控制在0.8米，纵向深度控制在0.9米，不会占用过多的作业面空间，顶升行程覆盖0.6米到1.4米的中心高度区间，能适配盘径从0.8米到1.6米的绝大多数工业用电缆卷筒，单组支架的额定承载能力设计为3吨，能满足单盘重量2.5吨以内的大截面高压电缆盘的支撑需求。滑台的侧面还预留了阻尼调节片的安装位，作业时可以根据线缆牵引的速度调整阻尼片和转轴的接触压力，避免卷筒因为惯性出现过转，导致线缆松脱散乱在地面上。

　　和传统的固定支架相比，这种带液压顶升的结构不需要现场准备吊装设备就能完成不同高度的调整，在狭窄的电缆沟旁、井下巷道这类没有吊装条件的作业场景里，实用性优势非常明显，整个结构的受力路径非常清晰，液压千斤顶只承受竖直方向的载荷，侧向的拉力全部由斜撑和主立柱承担，不会对千斤顶的密封件造成偏载损伤，能有效延长液压部件的使用寿命，日常维护只需要定期给导轨接触面涂抹润滑脂，检查液压油位即可，不需要复杂的保养流程。在实际放线作业时，调整好合适的高度后，液压千斤顶的自锁结构能保证滑台的位置不会因为载荷变化出现下滑，哪怕长时间承载满盘电缆，也不会出现高度沉降，配合三角支撑的稳定结构，哪怕牵引线缆时的拉力出现瞬时波动，整个支架也不会出现晃动感。
