减压阀用伞形支撑连接结构件

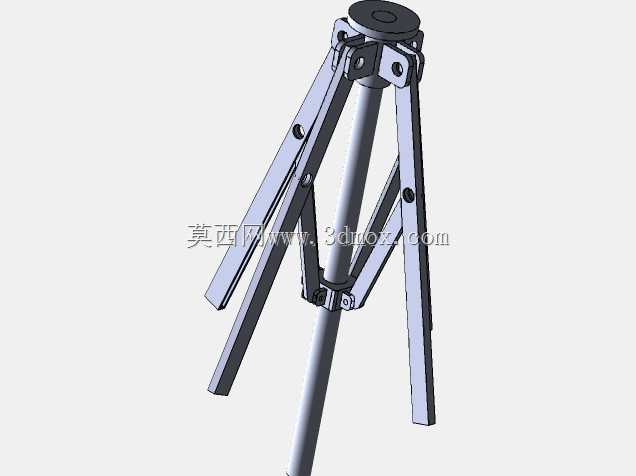

　　在流体管路调压系统的减压阀内部，这类伞形支撑结构是承担阀瓣联动、行程导向与载荷分散的核心承载部件，常布置在减压阀的阀腔中部，衔接上部调压弹簧座与下部阀瓣启闭组件，是保障减压阀调压精度、启闭动作稳定性的关键结构件。从实际工况适配来看，该结构需要承受阀腔内流体介质的交变压力冲击，同时要在弹簧复位、阀瓣启闭的往复动作中保持各连接点位的受力均匀，避免局部应力集中导致的结构变形或卡滞问题。

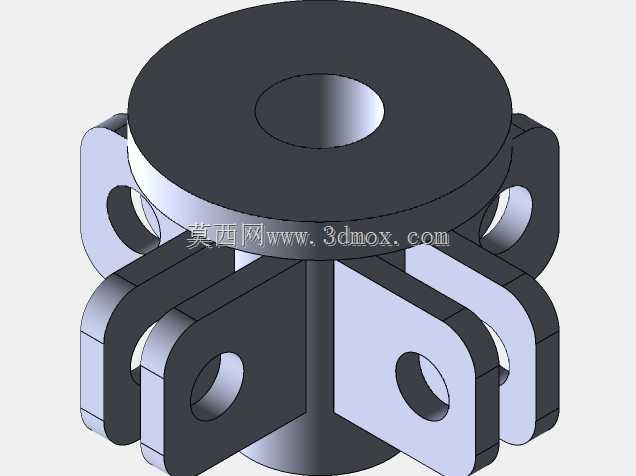

　　设计阶段首先要匹配减压阀的通径参数与额定行程范围，上部的圆盘结构是核心的承压与衔接面，中心开设的通孔用于穿装阀杆，孔位的同轴度公差需要控制在IT7级以内，避免阀杆往复运动时出现偏磨，导致调压滞后或者内漏问题。圆盘的厚度需要根据阀腔额定压力做强度校核，当介质压力作用在圆盘端面时，要保证最大形变不超过阀杆行程的5%，防止形变过大导致阀瓣密封面错位。下部延伸出的多组带孔支耳是该伞形结构的核心连接点位，周向均匀分布的支耳分别对应联动的阀瓣挂接点位，每个支耳上的通孔用于穿装连接销轴，孔位的位置度公差直接决定了阀瓣启闭时的对中性，若孔位偏差超过0.02mm，就容易出现阀瓣倾斜、密封面贴合不严的问题。

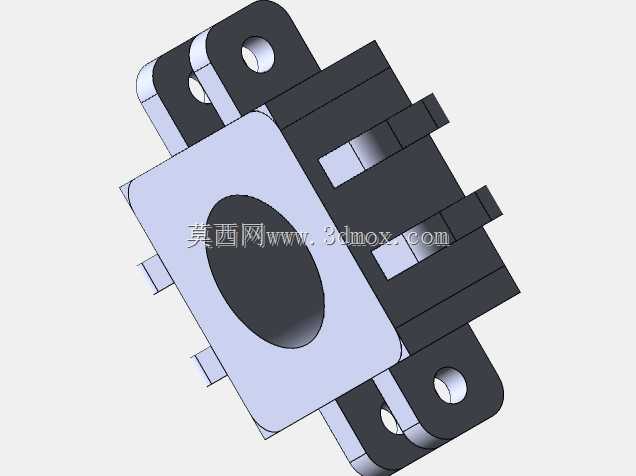

　　从安装边界来看，该结构的最大外圆尺寸需要小于减压阀阀腔的内径，预留至少2mm的装配间隙，避免结构件在阀腔内出现卡滞，同时要保证支耳的外伸长度不会与阀腔内壁的导流筋发生干涉。支耳的厚度需要根据单支耳承受的最大拉力做校核，在弹簧最大压缩量的工况下，每个支耳承受的拉力约为弹簧总载荷的四分之一（以四支耳结构为例），需要保证支耳根部的圆角过渡处应力值低于材料屈服强度的60%，避免长期往复载荷下出现疲劳断裂。结构的整体高度需要匹配减压阀的弹簧预压缩量与阀瓣最大开启行程，保证阀瓣全开时，上部圆盘不会与弹簧座发生刚性碰撞，阀瓣全关时支耳不会对阀瓣的密封行程造成限位干涉。

　　实际应用中，这类伞形结构相比传统的单柱式连接结构，能更好地分散阀瓣启闭时的侧向力，尤其是在介质流向存在偏流、阀腔内部流场不稳定的工况下，周向均匀分布的支耳可以从多个点位约束阀瓣的姿态，避免阀瓣出现偏摆，大幅提升密封面的使用寿命。设计时还需要考虑结构的工艺性，支耳与上部圆盘的衔接处采用大圆角过渡，既可以降低应力集中，也能减少铣削加工时的应力残留，中心通孔与支耳销轴孔的端面都需要做倒角处理，避免装配时划伤阀杆或销轴表面的防腐层。对于输送腐蚀性介质的减压阀工况，该结构的表面还需要做相应的防腐处理，所有棱边做倒钝处理，避免介质在棱角处出现冲蚀磨损，延长部件的整体使用寿命。在装配环节，该结构与阀杆的配合采用间隙配合，保证阀杆可以在中心孔内灵活转动，支耳与阀瓣的连接销轴需要加装防脱卡簧，避免往复动作中销轴窜出导致结构失效。
