直列四缸发动机全组件装配结构模型

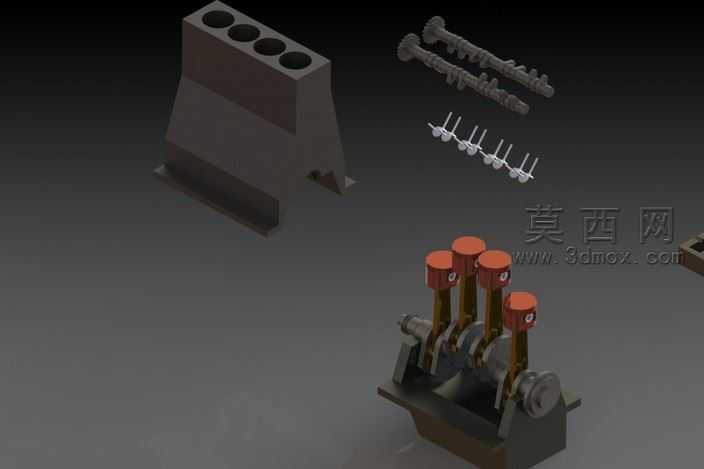

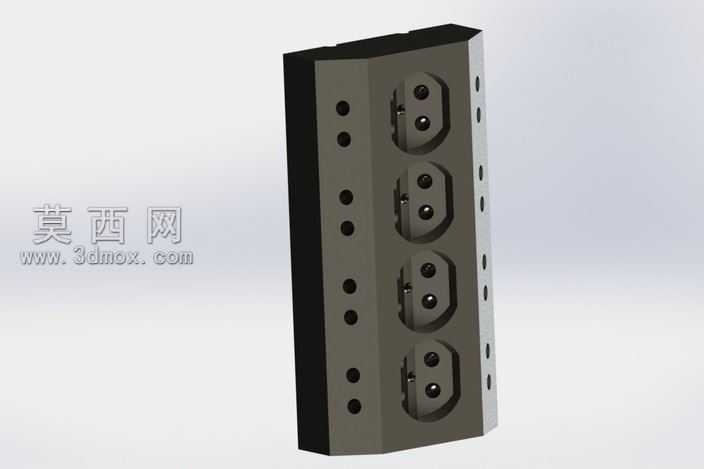

本模型为直列四缸发动机全组件装配三维结构，采用自下而上的建模思路完成整体搭建，首先完成各独立零部件的参数化建模，再按照实际发动机的装配约束关系完成总装。建模过程中严格还原真实发动机的结构比例与配合关系，首先构建气缸体主体结构，缸体采用一体式铸铁材质的视觉表现，预留四个同轴等距的气缸安装孔位，下部设置曲轴安装的支撑腔体，侧边预留附件安装的定位结构，缸体表面的加强筋、安装凸台等细节均做了还原，保证结构的合理性。随后完成活塞连杆组件的建模，活塞顶部设置对应燃烧室的凹陷结构，活塞环槽、活塞销孔的细节完整，连杆采用锻钢质感的材质表现，大小端的轴瓦安装位、连杆身的减重结构均按真实比例制作，四个活塞连杆组件分别对应四个气缸位，与曲轴的连杆轴颈形成转动配合约束。曲轴部分采用整体式建模，四个连杆轴颈与主轴颈的相位差严格按照直列四缸发动机的点火顺序设置，平衡块的形状、尺寸均符合工程设计逻辑，两端的油封安装位、飞轮连接法兰结构完整，与缸体的主轴承座形成同轴转动约束。配气机构部分包含两根顶置凸轮轴与进排气门组件，凸轮轴的凸轮型线按真实配气相位设计，凸轮的升程、角度参数符合常规四缸发动机的设计逻辑，气门组件包含气门杆、气门弹簧、弹簧座、气门锁片等细小零件，每个零件的结构都做了精细化还原，气门与缸盖的气门座圈形成滑动配合约束，凸轮轴与气门挺柱的接触关系也做了对应设置。渲染阶段采用哑光深灰背景突出金属零件的质感，缸体赋予深灰色铸铁材质，活塞、凸轮轴、曲轴赋予银灰色钢材材质，气门弹簧采用金属亮面材质，活塞顶部做了差异化的色彩标识便于区分组件，整体装配关系清晰，各部件无干涉，可直观展示直列四缸发动机的内部组成与运动逻辑，能够用于发动机结构原理展示、装配教学演示等场景，所有零部件的配合公差均按常规机械设计标准预留，符合实际工程中的装配要求。
