螺栓紧固式法兰管道对接连接结构

　　这类螺栓紧固式管道对接结构，是工业管路系统里最常见的刚性可拆卸连接方案，在化工流体输送、市政给排水、暖通空调循环管路、小型液压动力站、压缩空气配送管网等场景中应用极广，核心作用是实现两段同管径金属管道的同轴对接，同时保证连接位置的密封性能与结构强度，满足管路后期拆解维护、部件更换的实际需求。

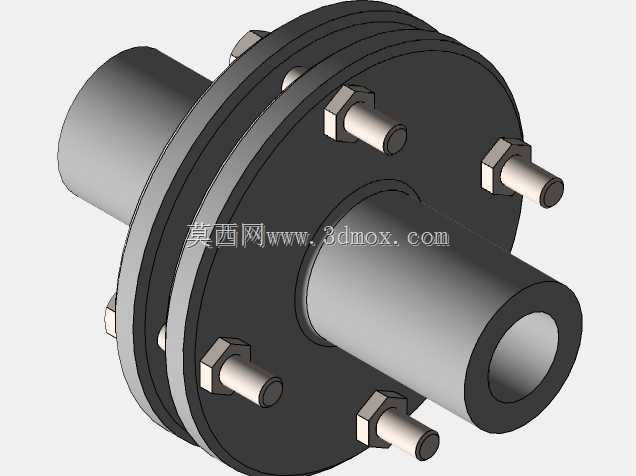

　　从结构设计逻辑来看，这套连接结构采用对称式双法兰盘布局，两端分别与待连接的管道端部做同轴固定，法兰盘沿圆周方向均匀布置通孔，穿装全螺纹螺栓配合六角螺母实现锁紧，螺栓沿圆周均布的设计能够让法兰盘端面受力均匀，避免局部压合力不足导致的密封失效，也能防止单侧受力过大造成法兰盘变形。法兰盘对接面之间可根据输送介质的压力、温度、腐蚀特性选配橡胶垫片、金属缠绕垫片或四氟密封垫片，通过螺栓锁紧产生的压合力压缩垫片，填充两端法兰面的微观加工间隙，阻断介质从对接缝隙泄漏的路径。

　　设计过程中首先要匹配对接管道的外径与内径参数，保证连接后管路通径无突变，避免介质流经连接位置时产生过大的局部阻力损失，法兰盘的外径尺寸需要覆盖螺栓孔布置圆周，同时预留足够的螺母压紧接触面，避免螺母锁紧时压合力超出法兰盘边缘造成结构破损。螺栓的规格选型需要结合管路额定工作压力计算，低压流体输送场景下选用普通4.8级碳钢螺栓即可满足强度要求，中高压场景则需要提升螺栓强度等级，同时校核法兰盘的厚度，保证螺栓锁紧时法兰盘不会产生弯曲变形。安装边界方面，这套连接结构安装时需要预留足够的扳手操作空间，尤其是圆周方向各螺栓位置，要保证锁紧工具能够顺利操作，对接时需要先将两端法兰盘做同轴对中，避免管道错位产生额外的装配应力，螺栓锁紧要遵循对角交替锁紧的工艺顺序，逐步施加扭矩，保证各螺栓受力一致，防止法兰盘偏斜导致密封失效。

　　不同于焊接式管道连接，这种螺栓法兰连接结构不需要现场动火作业，安装操作门槛更低，后期管路改造或者阀门、仪表等部件更换时，只需要拆解螺母即可分离管路，不会破坏原有管道结构，在需要定期维护清理的管路系统中优势明显。结构本身没有复杂的活动部件，可靠性极强，只要按照工艺要求完成锁紧扭矩控制、定期检查螺栓预紧力，就能实现长期稳定的管路连接效果，适配从常温水、压缩空气到中低压油类、弱腐蚀化工介质的输送需求。建模过程中需要重点保证各螺栓孔的位置度公差，圆周均布的角度偏差要控制在合理范围内，避免现场安装时螺栓无法顺利穿装，法兰盘与管道的同轴度也要严格控制，防止对接后两段管道出现轴线偏斜，影响管路整体布局精度。
