减压阀配套偏心曲轴结构设计

项目分类:通用机械零部件 发布时间:2024-12-15 ID:854328
  • 减压阀配套偏心曲轴结构设计
  • 减压阀配套偏心曲轴结构设计
  • 减压阀配套偏心曲轴结构设计
  • 减压阀配套偏心曲轴结构设计
  • 减压阀配套偏心曲轴结构设计

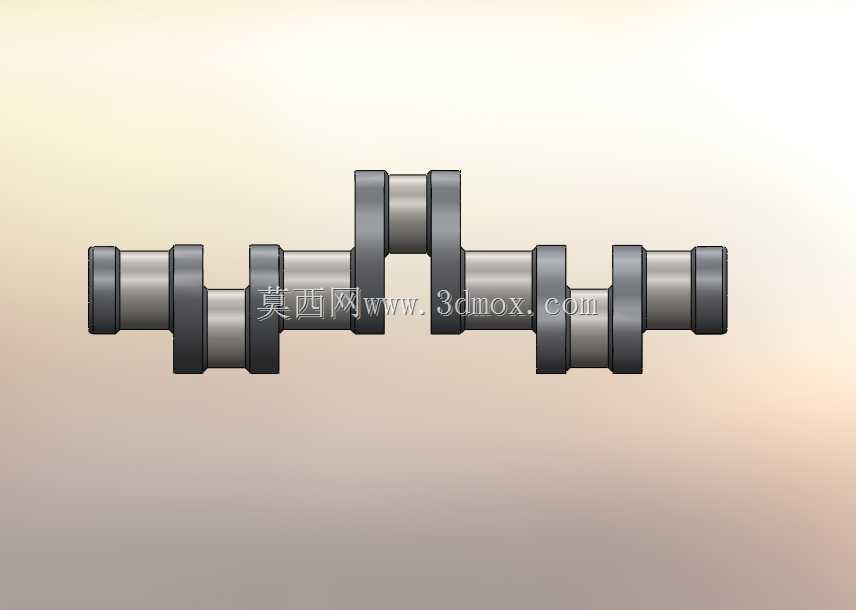

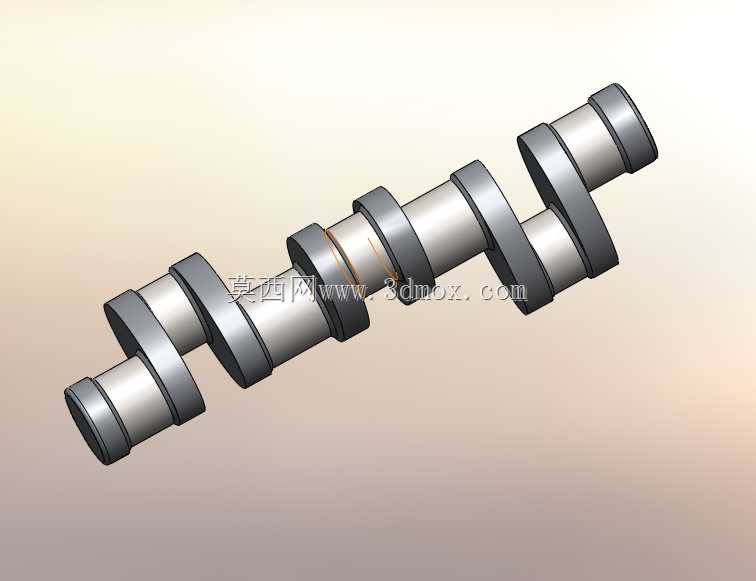

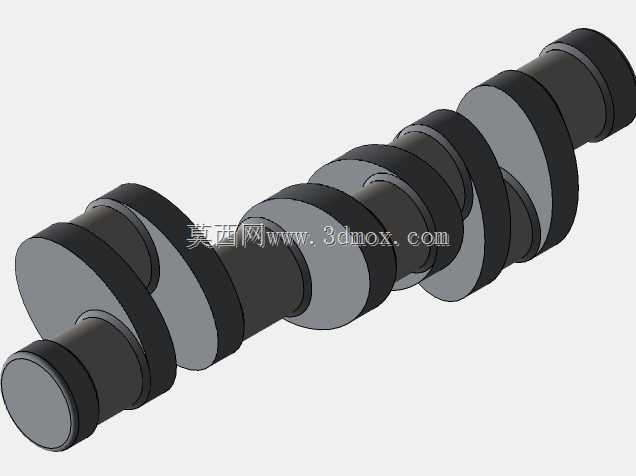

  这款曲轴结构主要适配减压阀类流体控制设备的动力传输需求,在减压阀的调压执行机构中,曲轴承担着将旋转动力转化为阀芯往复位移的核心作用,是连接驱动端与调压执行端的关键传动部件。在实际工况中,减压阀需要根据管路压力波动实时调整阀芯开度,曲轴的偏心段行程直接决定了阀芯的位移调节范围,设计时首先要匹配减压阀的额定调压行程,确保偏心距的尺寸公差控制在0.02mm以内,避免出现调压超程或者调节精度不足的问题。

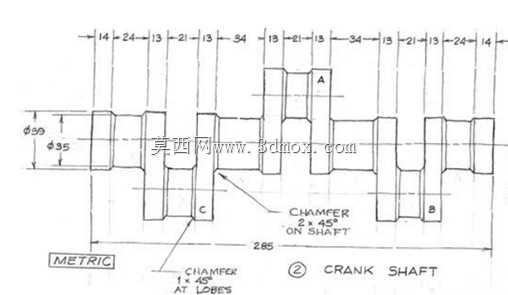

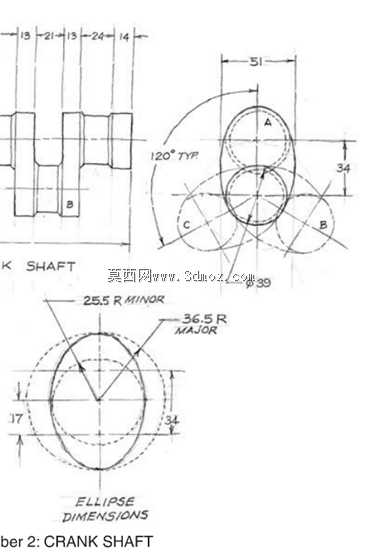

  从结构设计逻辑来看,这款曲轴采用了多轴颈分段式布局,两端的支撑轴颈用于和阀体上的滑动轴承配合装配,装配时需要保证两端轴颈的同轴度误差不超过0.015mm,防止运转过程中出现卡滞、偏磨的问题,中间的偏心轴颈则通过连杆套和减压阀的阀芯推杆连接,旋转过程中偏心段的圆周运动转化为推杆的直线往复动作,进而带动阀芯调整过流截面的大小。在外形尺寸与安装边界的考量上,曲轴的总长度需要适配减压阀阀体的内部安装腔尺寸,两端轴颈的直径要和阀体上预设的轴承安装孔形成间隙配合,配合公差选取H7/g6的标准,既保证转动顺畅,又避免径向窜动量过大影响调压精度;偏心段的直径需要匹配连杆铜套的内径,表面粗糙度要求达到Ra0.8,减少长期往复转动带来的磨损,延长部件的使用寿命。

  实际应用场景中,这类配套减压阀的曲轴多用于工业管路的流体压力调节系统,在化工流体输送、市政供水管网、工业气动控制系统的减压阀组中都有广泛应用,工作时曲轴的转速通常不高,但需要承受推杆传递的轴向反作用力,因此设计时在轴颈和偏心段的过渡位置都设置了圆角过渡,避免应力集中导致的轴段断裂问题,圆角半径根据轴径大小选取1-1.5mm,在不影响装配的前提下最大化提升结构强度。

  从建模设计的细节来看,轴颈表面的退刀槽尺寸需要适配密封圈的安装规格,确保曲轴穿出阀体的位置能够实现可靠的动密封,防止管路内的流体顺着轴颈间隙泄漏;曲轴的一端预留了驱动连接位,可以和手动调节手柄或者小型驱动电机的输出轴连接,连接位采用扁位结构,避免动力传输时出现打滑空转的问题。在实际选型匹配时,需要先确认减压阀的额定调节行程,反推曲轴的偏心距尺寸,再根据阀体内部的安装空间确认各轴段的长度和直径参数,装配完成后需要手动盘动曲轴测试转动顺畅度,确保整个行程范围内没有卡滞点,偏心段转动到不同角度时,推杆的位移量符合调压曲线的设计要求,避免出现压力调节非线性的问题。长期运行工况下,曲轴的支撑轴颈需要定期加注润滑脂,减少和轴承之间的摩擦损耗,偏心段和连杆套的配合面也要保证润滑充分,防止干磨导致的间隙变大,影响减压阀的调压精度。
