直列四缸发动机曲柄连杆活塞组结构

　　这套曲柄连杆活塞组结构，是往复式内燃动力设备里实现运动形式转换的核心执行部件，日常在乘用车动力总成、小型通用发电机组、农用机械动力单元、园林机械动力端都能见到它的身影，所有依靠燃油燃烧推动活塞做功的往复式动力设备，都需要这套结构完成动力输出路径的搭建。

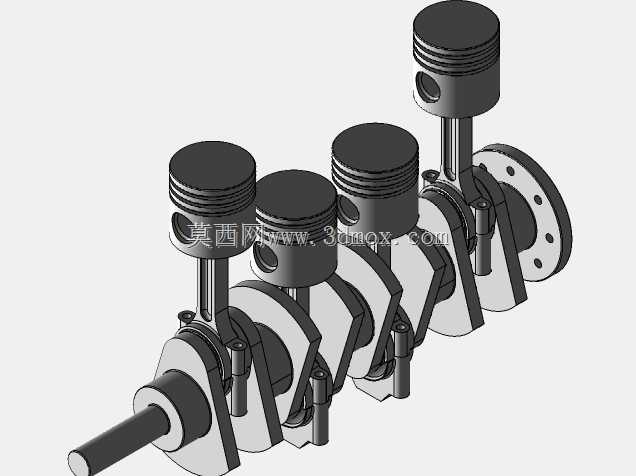

　　从实际功能逻辑来看，这套结构承担的核心作用是把活塞承受的燃气爆发推力，通过曲柄销的偏心回转结构转化为曲轴的旋转扭矩，最终向外输出可驱动负载的旋转动力，反过来在设备启动阶段，也能把启动电机输入的旋转运动转化为活塞的往复直线运动，完成进气、压缩、做功、排气的完整循环。整套结构的设计逻辑完全围绕动力传递的可靠性、运动过程的动平衡特性展开，四个活塞沿曲轴轴向等距排布，相邻曲柄销的相位角设置为180度，保证四个缸的做功行程均匀错开，让动力输出的脉动幅度降到最低，避免运行过程中出现过大的扭转振动。

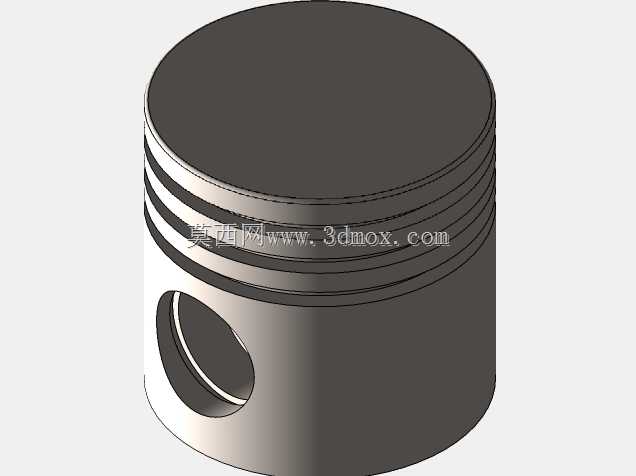

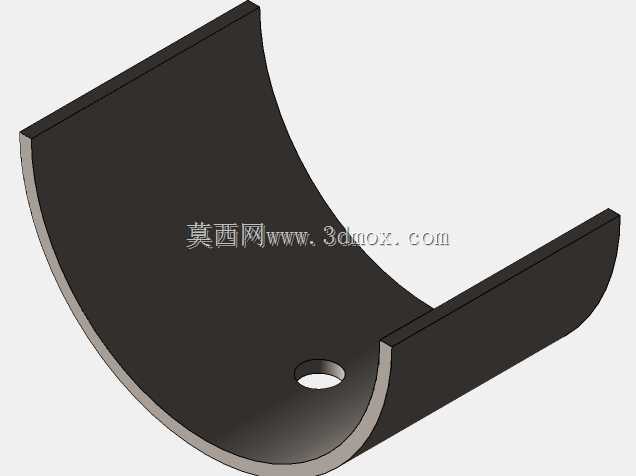

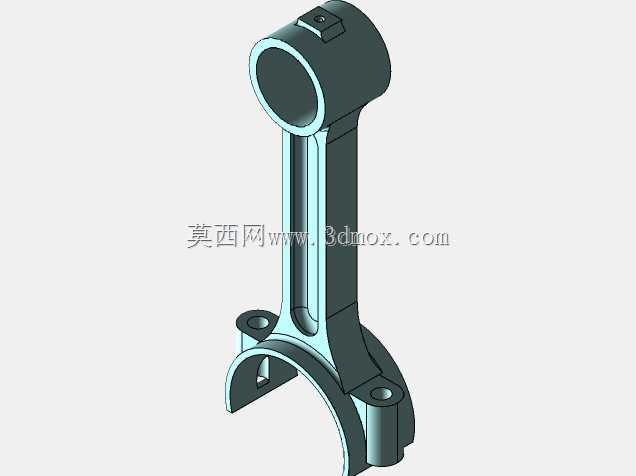

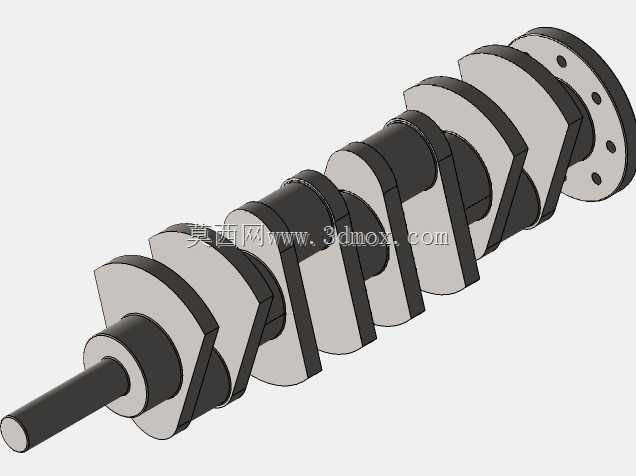

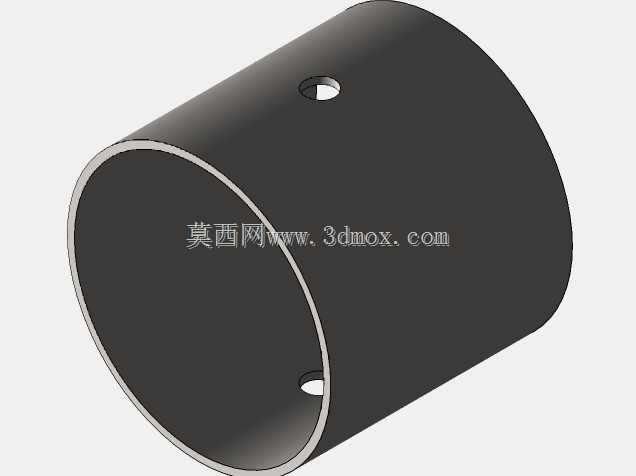

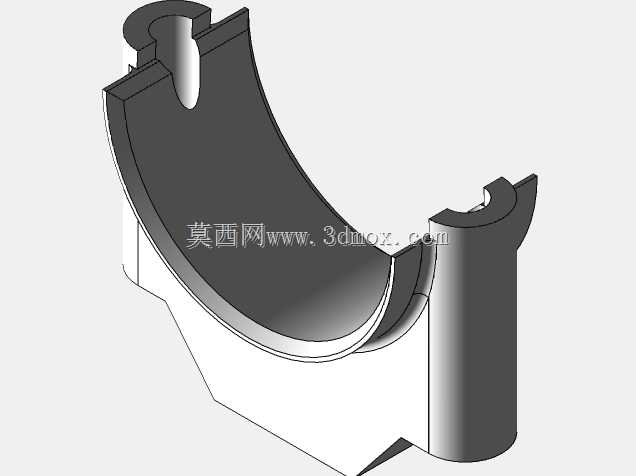

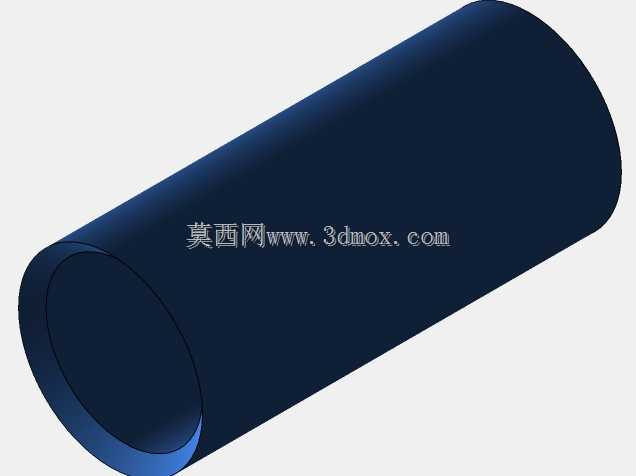

　　从结构细节来看，每个活塞都设置了多道环槽，用来安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。活塞通过活塞销与连杆小端铰接，连杆大端则采用剖分式结构固定在对应的曲柄销上，轴瓦安装面预留了标准的过盈配合余量，保证运转过程中连杆不会出现松旷位移。曲轴的主轴颈与曲柄销之间设置了圆滑过渡的圆角，避免应力集中造成的轴颈断裂，曲轴输出端设置了带螺栓孔的连接法兰，可直接与飞轮、离合器或者负载输入轴对接，输入端则预留了正时齿轮、皮带轮的安装位，用来驱动配气机构、冷却水泵、机油泵等附属部件。

　　在安装边界上，这套结构的主轴颈中心距、曲柄回转半径都严格匹配对应排量的气缸体安装尺寸，活塞在上止点、下止点位置时，顶部与气缸盖、曲轴箱的间隙都预留了标准的安全余量，不会出现运动干涉。连杆的摆动角度经过严格校核，在活塞全行程运动过程中，连杆杆身不会与气缸壁、曲轴平衡块发生碰擦，曲轴上集成的平衡块配重经过精确计算，可抵消活塞往复运动、连杆摆动产生的一阶、二阶惯性力，让设备在额定转速区间运行时的振动幅度控制在合理范围内。

　　在实际工程应用中，这套结构的加工精度直接决定了动力设备的运行寿命与输出效率，主轴颈、曲柄销的表面粗糙度、圆柱度都有严格的公差要求，轴颈与轴瓦的配合间隙需要根据润滑油的粘度特性、运行时的热膨胀量精确设定，间隙过大会造成机油压力不足、运转异响，间隙过小则会在热机状态下出现抱轴故障。活塞与气缸壁的配合间隙也需要根据活塞材质的热膨胀系数调整，避免冷机状态敲缸、热机状态拉缸。整套结构的润滑采用压力飞溅复合式，主轴颈、曲柄销位置通过曲轴内部的油道输送压力润滑油，活塞与缸壁位置则依靠连杆大端甩出的机油实现飞溅润滑，保证各个运动摩擦副都能得到充分的润滑冷却。

　　在三维建模过程中，所有配合面的尺寸公差、形位公差都需要在模型里明确标注，运动副的约束关系完全按照实际铰接状态设置，可直接用于运动仿真分析，验证不同转速下的惯性力大小、活塞运动加速度曲线、连杆受力变化情况，为后续的结构优化、强度校核提供准确的模型基础。建模时特意还原了活塞环槽的倒角、连杆大端的定位止口、曲轴法兰的连接螺栓孔等细节结构，避免后续出工程图时出现细节遗漏，也方便结构设计人员直接参考这套结构完成同类型动力部件的选型与改型设计。
