法兰式压力缓解阀结构设计展示

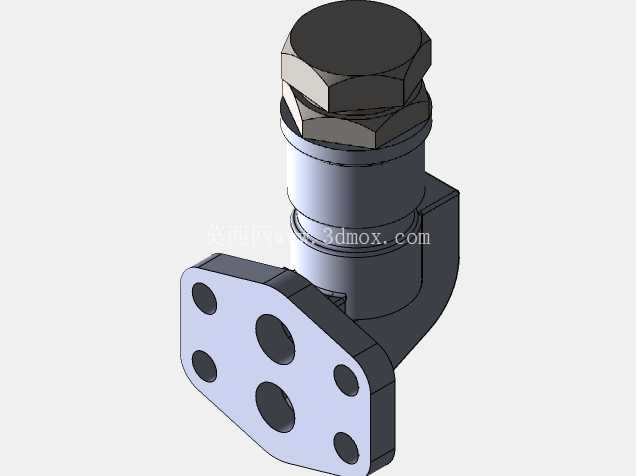

　　在液压与流体输送系统的压力管控环节，这类带法兰安装座的角式压力缓解阀，是保障管路与下游设备承压安全的核心元件，常被应用在工程机械液压回路、工业润滑系统、小型燃油输送管路等场景中，当系统内部压力超过预设阈值时，阀门会自动开启泄放多余介质，待压力回落至安全区间后自动复位闭合，避免管路爆裂、密封件损坏或是下游承压元件过载失效的问题。从结构设计来看，该阀采用直角式流道布局，介质从法兰端的通孔进入阀腔，当压力作用在阀芯上的力超过顶部弹簧的预紧力时，阀芯抬升让介质从侧方通路泄出，相比直通式结构，角式布局更适合安装在管路转角位置，能减少管路弯头的使用数量，压缩整体安装空间。

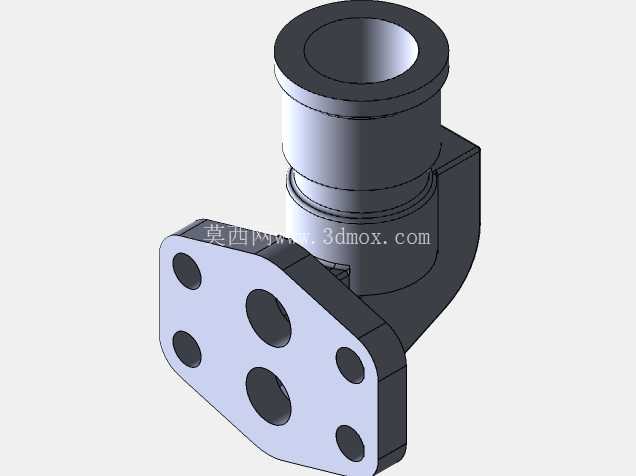

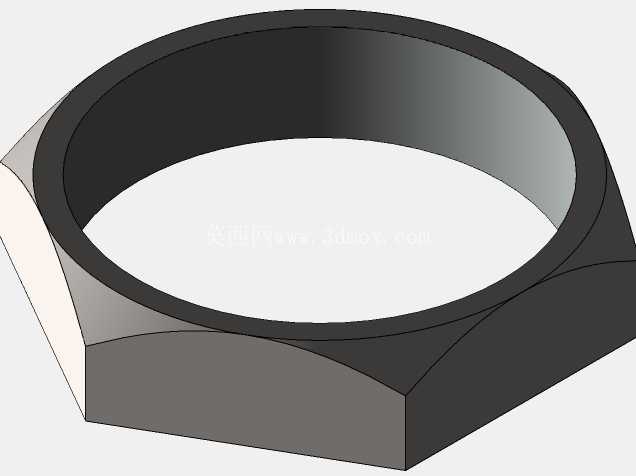

　　顶部的六角调节结构可通过旋转调整弹簧预压缩量，以此匹配不同系统的开启压力设定，调节完成后可通过锁紧螺母固定位置，避免设备运行过程中振动导致设定值偏移。安装端采用四孔法兰结构，法兰面设置了两个大直径主流道孔与四个小直径安装定位孔，安装时可通过螺栓将阀体贴合固定在设备的对应接口面上，法兰面可根据使用场景搭配密封垫片或是O型圈实现静密封，相比螺纹连接形式，法兰连接的抗振动松动能力更强，同时能承受更高的管路压力，适合在中高压工况下长期使用。

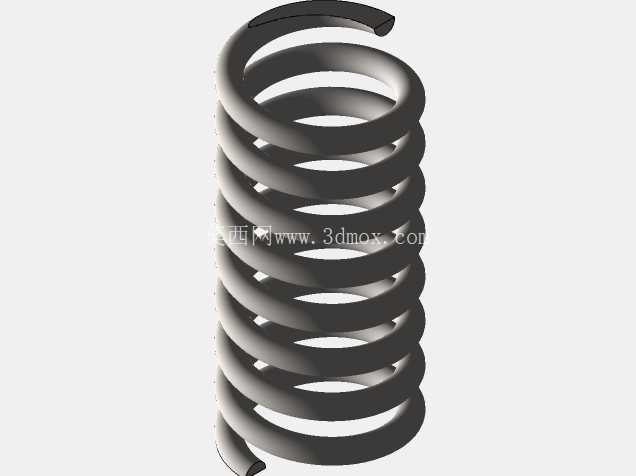

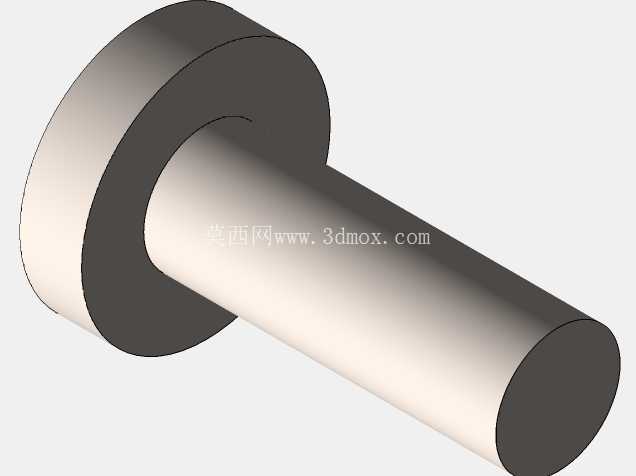

　　建模过程中需要重点关注几个配合边界：首先是阀芯与阀腔的滑动配合间隙，间隙过大会导致介质内泄量超标，无法维持系统正常工作压力，间隙过小则容易在介质含杂质时出现阀芯卡滞，导致阀门无法正常开启或闭合；其次是弹簧的安装空间匹配，需要保证弹簧在全行程压缩过程中不会与阀腔内壁发生剐蹭，同时弹簧的刚度曲线要和预设的开启压力、回座压力参数匹配，避免出现开启后无法及时回座，或是泄放过程中压力波动过大的问题；另外法兰端的安装孔位置度需要严格控制，保证和设备接口的孔位完全对齐，避免安装时出现强制装配导致阀体变形，影响内部阀芯的运动灵活性。

　　从实际选型适配角度，这类角式安全阀的安装高度、法兰面的轮廓尺寸需要和设备周边的预留空间匹配，尤其是顶部的调节结构，需要预留足够的操作空间方便后期进行压力校准，侧方的泄放口可根据需求外接引流管路，将泄放的介质导回油箱或是指定收集位置，避免介质泄漏造成污染或是安全隐患。在流道设计上，阀腔内部的过渡位置都做了圆弧处理，减少介质流动时的阻力，同时避免直角位置出现介质冲蚀，延长阀门的使用寿命，阀芯的密封面采用锥面配合形式，相比平面密封，锥面密封的对中性更好，密封比压更均匀，在低压工况下也能保证可靠的密封性能，减少正常工作状态下的泄漏量。
