户外露天双侧斜拉式停车遮阳棚结构

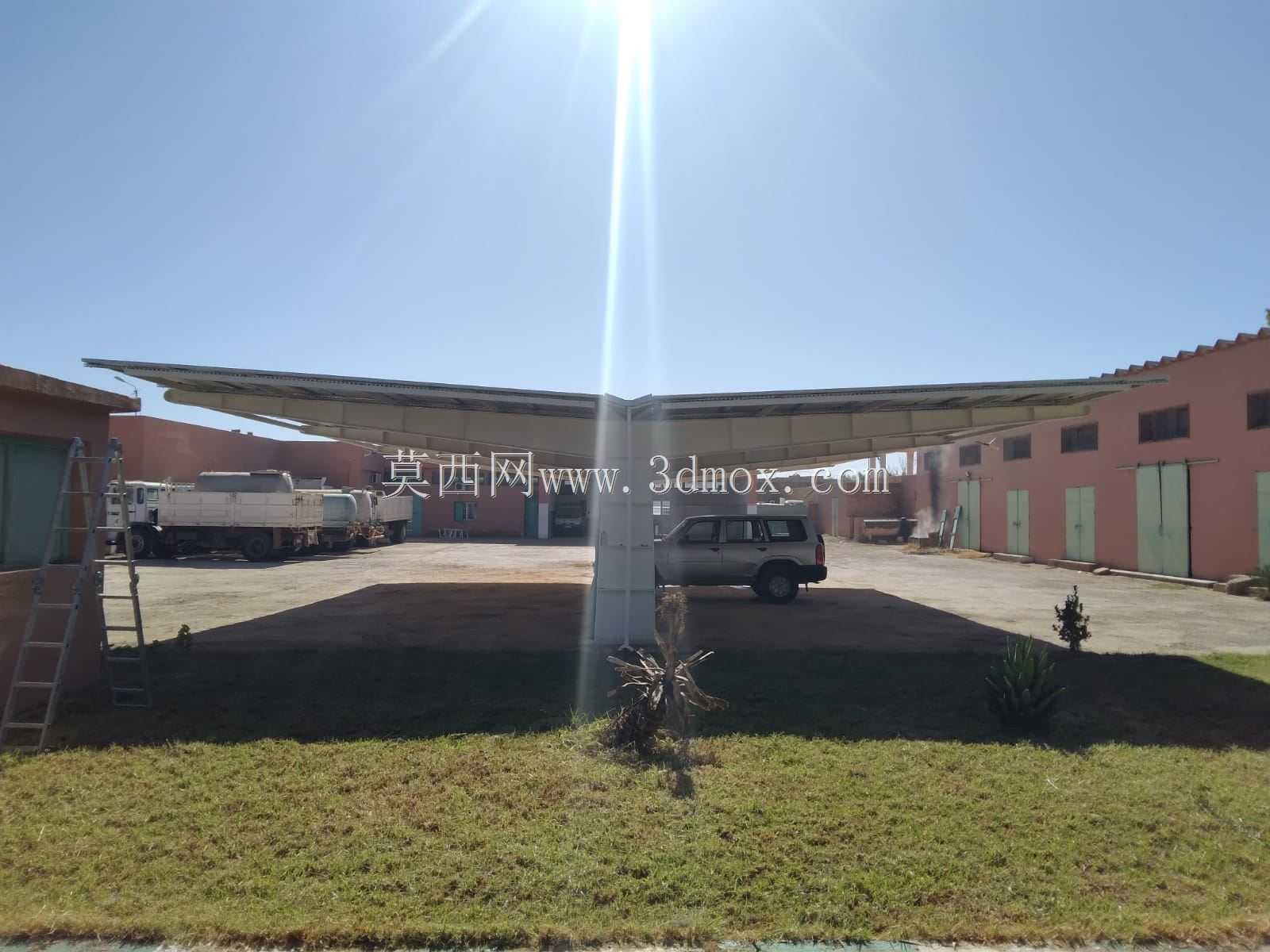

　　这类双侧悬挑式停车棚多应用于厂区露天停车场、商业配套地面停车区、园区公共停车点位，核心作用是为停放的乘用车提供遮阳挡雨的遮蔽空间，减少车辆长期露天停放带来的暴晒老化、雨水侵蚀问题，相比单侧悬挑车棚，单组立柱可覆盖两侧车位，土地利用率更高，立柱排布在车位分隔线位置，不会占用车辆通行与停放的有效空间。从结构设计逻辑来看，整体采用单立柱双侧悬挑的受力形式，主立柱为箱型截面钢构件，底部通过预埋地脚螺栓与混凝土基础锚固，基础浇筑时需匹配场地地质条件预留足够的抗倾覆配重，避免单侧满荷载或者极端大风天气下出现结构失稳。

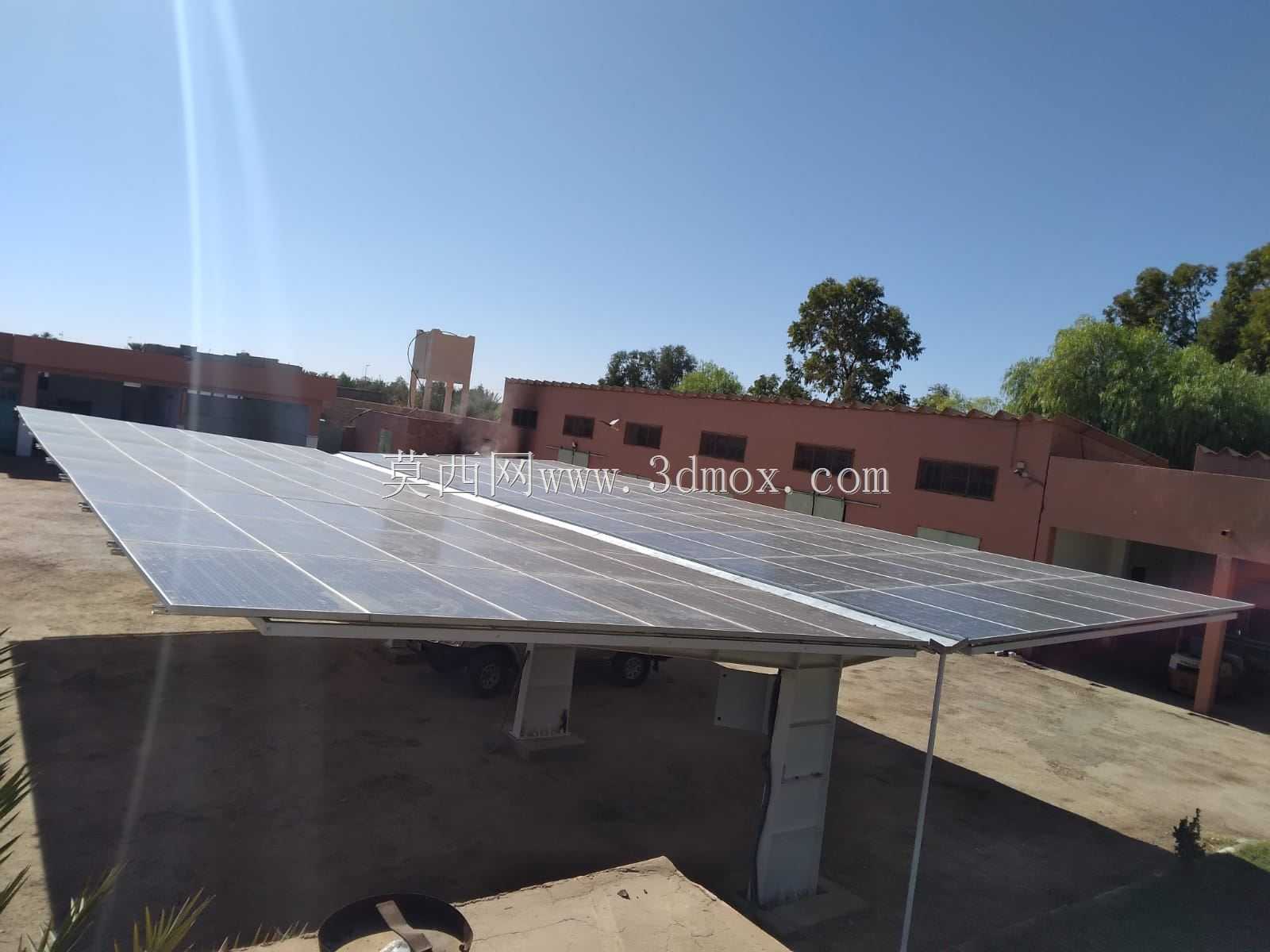

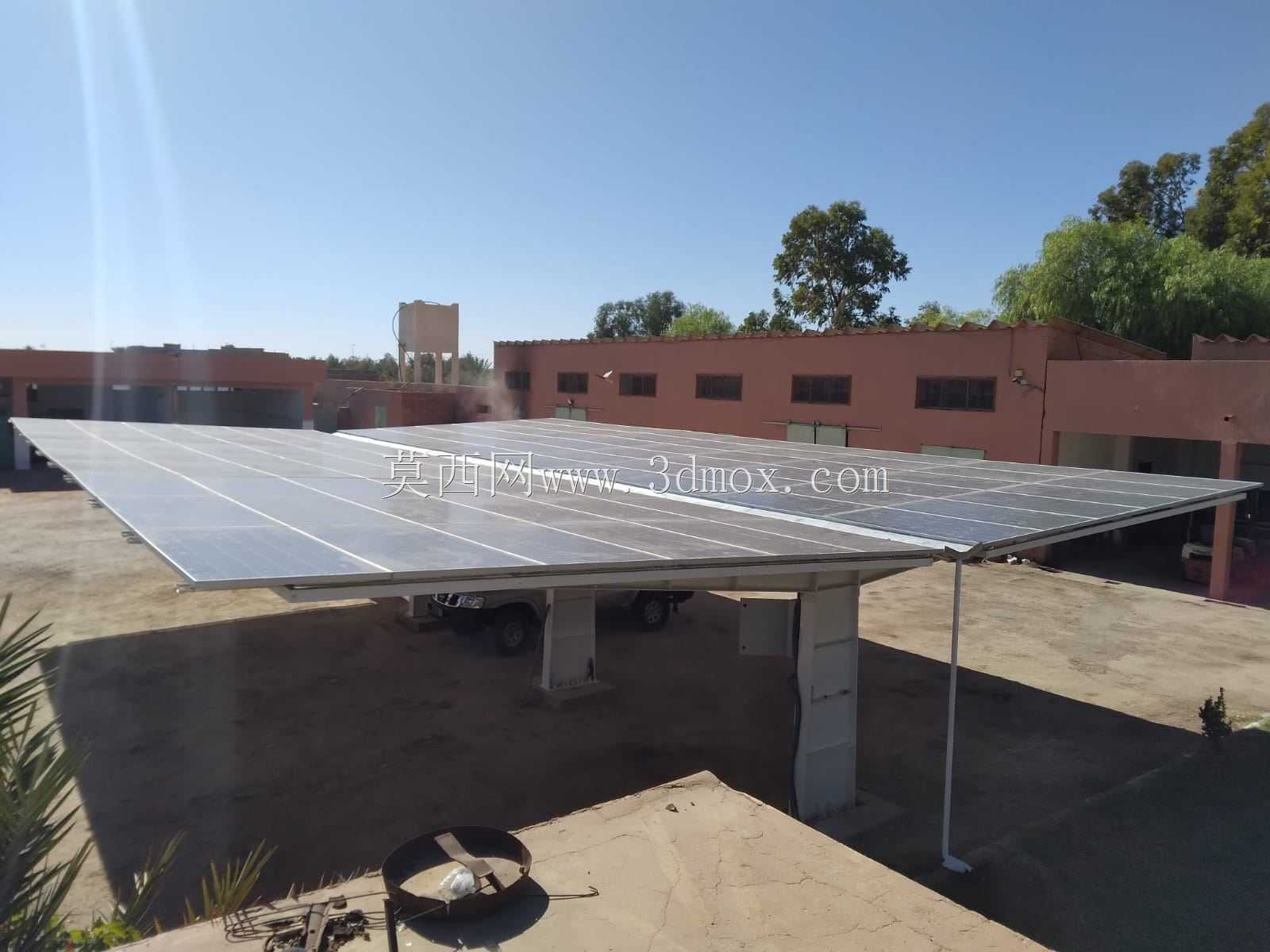

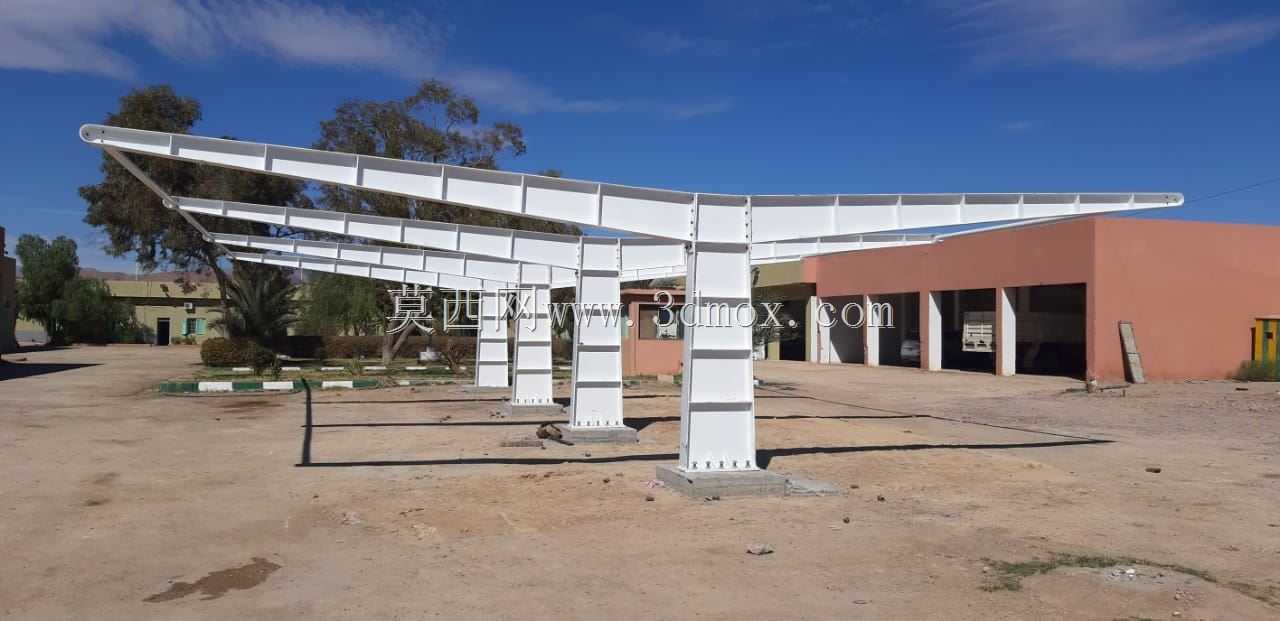

　　顶部悬挑主梁采用变截面H型钢，从立柱位置向两侧逐步收窄截面高度，既匹配悬挑端的弯矩分布规律——靠近立柱位置弯矩最大，截面惯性矩匹配受力需求，远端弯矩减小，缩减截面可以降低自重、节省材料，也让整体外形更具流线感，减少风阻。主次梁连接位置采用焊接加劲肋补强，所有连接节点都做了圆弧过渡处理，避免应力集中带来的长期疲劳损伤，顶部檩条采用冷弯薄壁型钢，沿悬挑方向等距排布，用于固定上层的遮阳面板，面板可根据需求选用彩钢瓦、阳光板或者光伏组件，若搭配光伏组件还可拓展光伏发电功能，为场地提供补充电力。

　　安装边界方面，单组立柱的双侧悬挑总宽度通常控制在5.5米到6米之间，单侧悬挑长度2.7米到3米，刚好覆盖标准小型乘用车的停放宽度，立柱间距沿车位排布方向设置为5米到6米，对应两个标准小型车位的长度，整体棚面最低点距离地面高度不低于2.2米，满足常规家用车、SUV的通行高度需求，最高点高度随悬挑坡度设置，通常保持5%到8%的排水坡度，避免棚面积水。设计过程中需要重点核算风荷载、雪荷载的组合工况，尤其是沿海多台风区域，需要适当加大立柱截面规格、加密地脚螺栓的布置数量，连接节点的焊缝等级要满足二级焊缝要求，所有钢构件出厂前都要做抛丸除锈处理，表面喷涂户外耐候聚酯粉末，提升户外使用的抗腐蚀能力，延长整体结构的使用寿命。

　　现场安装时需要先定位放线，确认每个立柱基础的位置避开地下管线、车位限位器的安装点位，基础养护周期达到强度要求后再进行上部钢结构的吊装，主次梁拼装完成后需要复核两侧悬挑的水平度，避免出现高低差导致棚面排水不畅，面板安装时要预留热胀冷缩的伸缩间隙，防止温度变化导致面板起鼓变形。这类结构相比传统的混凝土停车棚，施工周期更短，构件全部在工厂预制完成，现场仅需拼装锚固，对场地的破坏更小，后期如果需要调整场地布局，还可拆卸后异地重新安装，材料可回收利用率高，整体造价也更低，是当前露天停车区域遮蔽设施的主流选型。建模过程中需要重点还原各构件的连接节点细节，包括立柱底部的加劲板、主梁与立柱的连接角撑、檩条与主梁的连接孔位，确保模型可以直接导出构件加工图，指导工厂下料生产，同时要预留面板安装的固定孔位，匹配不同面板材质的安装需求，避免后期施工时出现孔位错位的问题。
