光伏遮阳一体化新能源充电停车棚结构

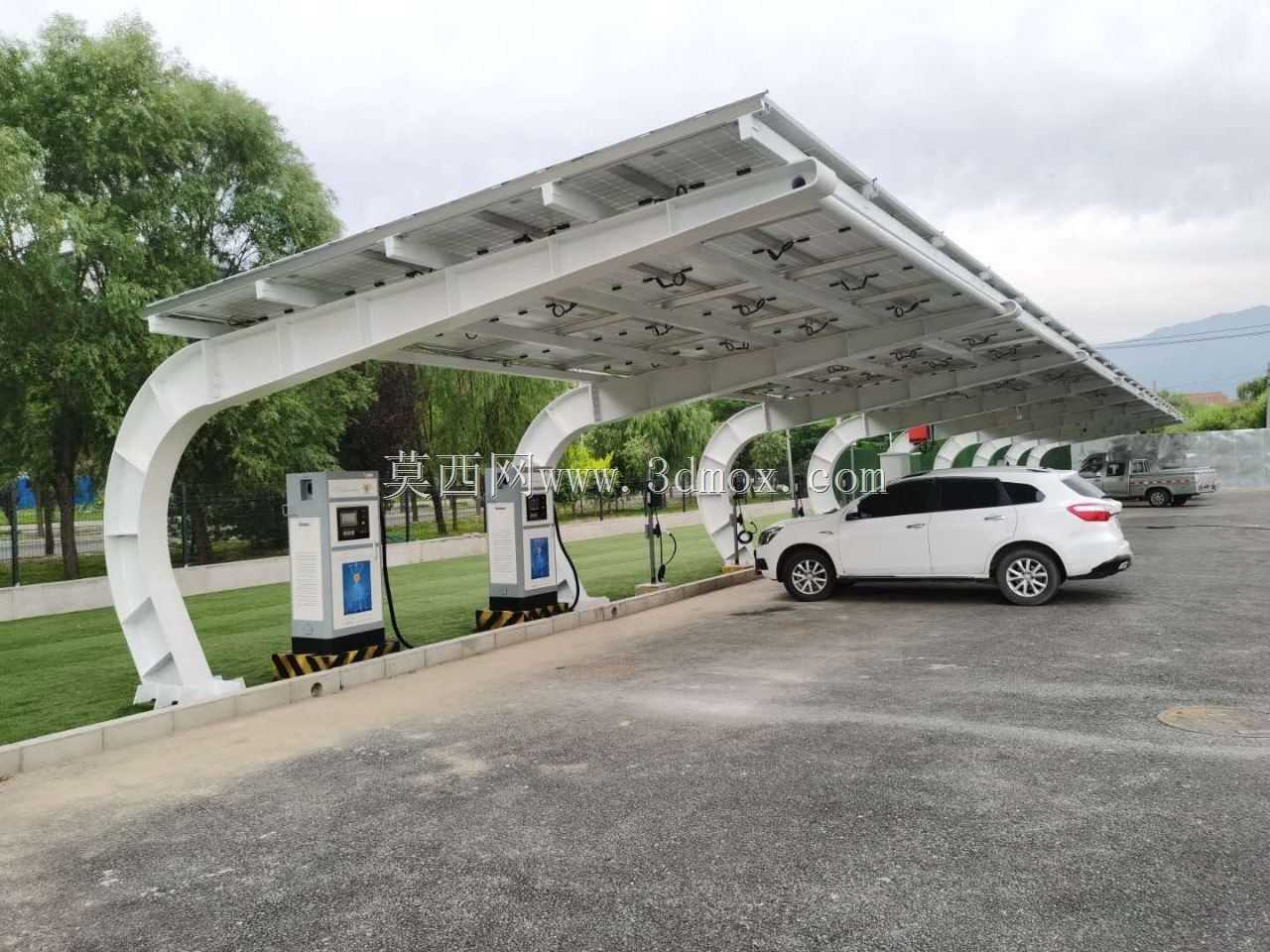

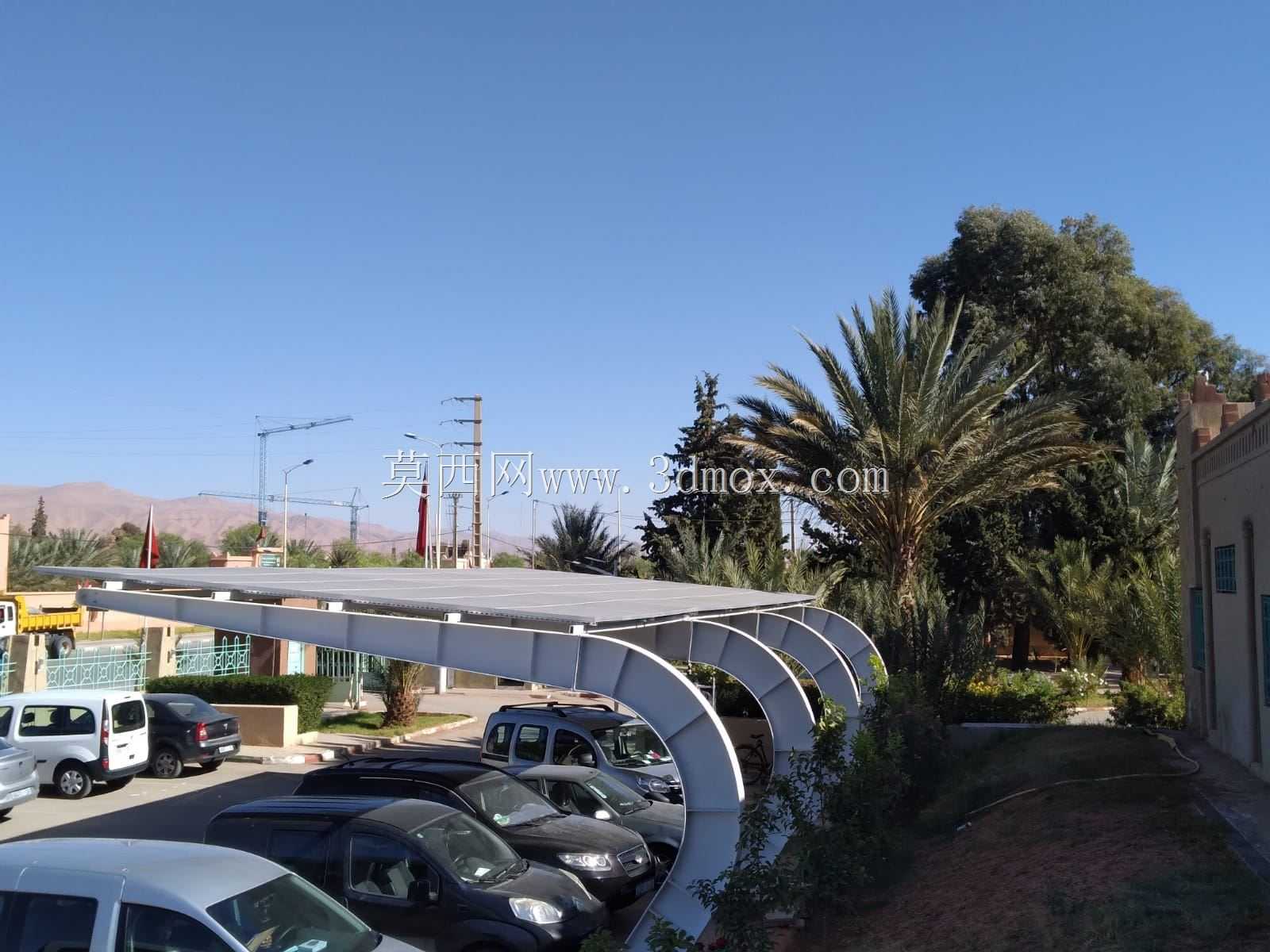

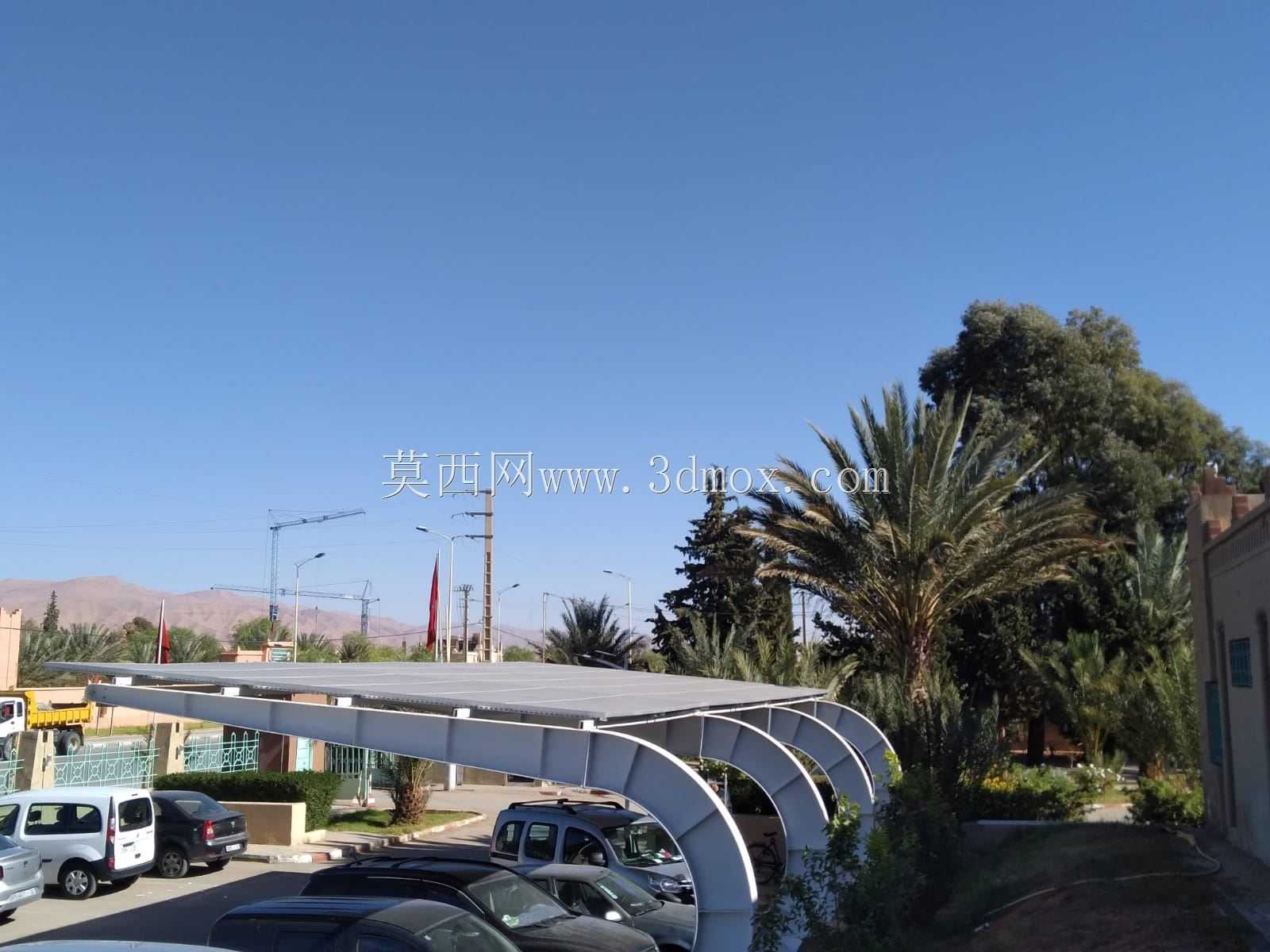

　　该结构主要面向公共停车场、产业园区、商业综合体、高速服务区等露天停车场景，核心功能是在满足车辆停放遮阳挡雨需求的同时，集成光伏发电能力为配套充电桩提供清洁电能，实现土地空间的复合利用，避免传统停车棚仅具备单一遮阳功能的空间浪费问题。从结构设计逻辑来看，整体采用大跨度弧形立柱支撑方案，立柱选用变截面弧形弯制型钢，底部通过预埋地脚螺栓与混凝土硬化基础锚固，单组棚架可覆盖4个标准小型车位，立柱沿车位间隔排布，不会占用车门开启空间，也不会遮挡充电桩的操作区域，停车入位时驾驶员的视线无明显遮挡，适配常规家用轿车、SUV等车型的停放需求。棚顶主体框架采用主次梁分层排布的钢结构体系，主梁沿车棚长度方向通长布置，次梁垂直于主梁等间距排布，

　　形成稳定的格栅支撑面，上方铺设光伏组件替代传统彩钢或阳光板顶棚，光伏组件的铺设角度结合项目所在地纬度做了倾角优化，既保证全年光伏发电效率处于较高区间，也能引导雨水顺着组件边框流向预设的排水槽，避免棚顶积水渗漏。配套的直流充电桩沿棚架内侧立柱旁布置，线缆通过立柱内部的预留空腔穿设，无需额外架设外露走线桥架，既提升了整体外观整洁度，也能减少线缆长期暴露在户外出现的老化破损问题。在安装边界控制上，棚架最低点距离硬化地面的净空高度满足小型车通行的限高要求，不会出现车辆剐蹭顶棚的问题，棚架外沿超出车位边线一定距离，可在斜向降雨时减少雨水飘落到车位区域的范围，基础施工时避开地下管线排布区域，单组棚架的基础荷载经过核算，

　　可抵御当地常规等级的风压与积雪荷载，光伏组件的边框与棚架次梁之间采用专用压块固定，连接点做了防水密封处理，避免雨水从连接位置渗入棚架内部造成钢结构锈蚀。整体结构的模块化程度较高，可根据场地实际车位数量灵活增减棚架单元，适配不同形状、不同面积的露天场地，安装时可先在工厂完成立柱、主梁等部件的预制焊接，现场仅需完成拼装锚固与组件铺设，大幅缩短现场施工周期，减少施工对场地正常停车秩序的影响。
