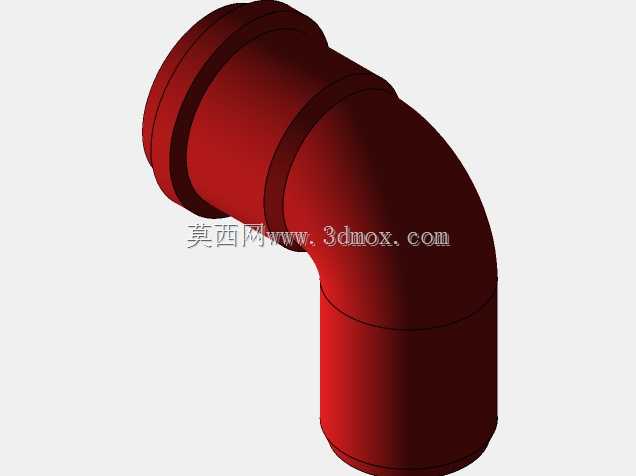

带双唇O形圈90度排水弯头结构设计

　　在民用建筑室外排水、市政雨水管网接驳、工业厂区灰水收集系统的管线布设作业中，90度转向的管路衔接一直是管线渗漏防控的核心节点，常规无密封结构的弯头在满管流、短时强降雨带来的管内水压波动工况下，很容易出现接口脱开、污水外溢的问题，尤其是埋地敷设的排水管线，后期渗漏维修需要开挖作业面，运维成本极高，这款带双唇O形圈的90度弯头，正是针对这类排水场景的密封痛点做的定向结构优化。

　　从实际使用场景来看，这类弯头主要适配无压或低压的重力流排水管线，覆盖民用住宅的厨卫灰水排放、建筑屋面的雨水收集转输、厂区轻度生产废水的汇集输送等场景，和常规承压给水管路的弯头不同，排水管路的介质往往裹挟毛发、泥沙、细碎杂物，这就要求弯头的内壁过渡必须足够顺滑，不能出现结构突变导致的杂物滞留堵塞，这款弯头的转弯段采用大曲率半径的圆弧过渡，内壁没有直角凸台或者拼接缝隙，介质流经转弯处时的流态更平稳，不会形成明显的涡流滞流区，能有效降低杂物挂壁、管路堵塞的概率。

　　密封结构是这款弯头的核心设计亮点，两端接口位置设置的双唇O形圈安装槽，采用了内外双密封唇的结构设计，安装时将配套的橡胶O形圈嵌入槽内，当管道插入弯头接口后，内侧密封唇贴合管道外壁形成第一道密封，阻挡管内的水向外渗漏，外侧密封唇则反向贴合管道的外扩倒角位置，形成第二道密封，同时还能阻挡外部的泥沙、地下水从接口位置渗入管内，这种双密封结构相比常规的单密封圈设计，能适应更大的管道安装公差，哪怕管道插入时存在轻微的角度偏斜，两个密封唇也能始终保持和管壁的贴合状态，不会因为管线的轻微沉降出现密封失效的问题。

　　尺寸覆盖上，这款弯头设置了40mm、50mm、63mm、110mm四个常用的排水管径规格，完全匹配国内现行的建筑排水用硬聚氯乙烯管材的尺寸系列，不需要额外做变径转接就能直接和同规格的排水管材对接，接口的插入深度做了明确的限位设计，管道插入到指定深度后会被接口内的限位台阶挡住，既能保证密封圈的压缩量处于合理区间，避免压缩量过大导致密封圈过早老化，也能防止插入深度不足导致的接口脱开问题。弯头的整体外形采用等径结构设计，两个接口的中心线严格垂直，转弯处的外壁做了等壁厚处理，不会出现局部壁厚过薄导致的结构强度不足问题，也不会因为局部壁厚过厚造成材料浪费。

　　从安装边界来看，这款弯头的接口采用承插式连接方式，不需要额外的法兰或者紧固件，安装时只需要在管道外壁和密封圈位置涂抹少量的润滑脂，将管道平稳插入到限位台阶位置即可完成安装，作业效率比传统的粘接式弯头更高，也不需要等待粘接剂固化，安装完成后即可进行管线通水测试。考虑到埋地敷设的工况，弯头的外壁做了圆弧过渡处理，没有尖锐的棱角，埋入回填土层时不会出现应力集中导致的结构破损，能适应回填土的轻微沉降变形。在管线排布时，这款弯头的转弯半径经过优化，相比同规格的直角弯头占用的竖向和横向安装空间更小，在吊顶内、管井内等狭小空间布设管线时，能有效降低管线排布的难度，减少不必要的空间占用。

　　在结构建模的过程中，需要重点关注几个核心尺寸的公差控制：首先是O形圈安装槽的尺寸精度，槽宽和槽深的公差需要控制在合理范围内，保证密封圈安装后的压缩率在15%-25%的合理区间，压缩率过小会导致密封压力不足出现渗漏，压缩率过大则会导致密封圈永久变形失去弹性；其次是接口的内径尺寸，需要和配套管材的外径形成合理的间隙配合，间隙过大会导致安装后管道晃动，间隙过小则会导致安装困难，甚至挤坏密封圈；最后是转弯段的内壁曲率，需要保证整个流道的顺滑过渡，不能出现建模时的曲面拼接棱线，否则会影响介质的流动状态，也容易导致杂物滞留。另外，两端接口的同轴度、两个接口的垂直度也需要做严格的形位公差控制，避免安装后出现管线偏斜，影响后续的管线延伸布设。
