M6公制滚花紧固件结构设计

　　日常做小型流体控制设备、仪器仪表装调的时候，经常会遇到需要手动微调、频繁拆装的螺纹连接场景，比如减压阀的调节端锁紧、小型气路管路的接头固定，这类位置如果用普通六角螺母，拆装必须借助扳手，在设备内部操作空间局促的工况下，扳手根本伸不进去，强行操作还容易刮伤周边的精密管路或者仪表外壳，滚花螺母就是针对这类手动操作场景设计的紧固件。这款M6规格的滚花螺母，螺纹采用公制粗牙M6×1mm的标准牙型，牙型角60度，螺纹公差带选用6H级，和常规的M6外螺纹件配合时，能保证足够的连接强度，同时不会出现卡滞、滑牙的问题，适合中等载荷下的螺纹锁紧需求。

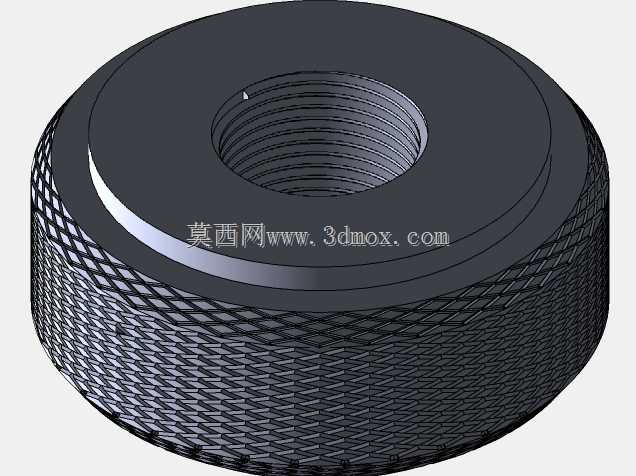

　　外形上整体采用扁圆柱结构，外圆周面加工网纹滚花，滚花的纹路深度和节距经过适配，徒手拧动的时候，手指和螺母外圆的接触摩擦力足够，即使手上沾有少量润滑脂或者装配污渍，也不会出现打滑的情况，不需要额外工具就能完成拧紧或者松脱操作，在设备调试、日常维护的时候能大幅提升操作效率。设计这款零件的时候，首先要考虑的是安装边界的适配问题，螺母的整体外径控制在比螺纹大径大60%左右，厚度控制在4倍螺距的尺寸，既保证了足够的螺纹啮合长度——螺纹啮合长度达到5倍螺距以上时，连接的抗剪切、抗拉伸强度就能满足绝大多数仪器仪表、小型机械设备的使用要求，不会因为啮合长度不足导致螺纹脱扣；同时又不会因为外形尺寸过大，占用过多的安装空间，在密集排布的阀组、仪表接头位置，相邻零件之间不会出现干涉。滚花的加工参数选择上，网纹滚花的模数选用0.3，纹路凸起高度控制在0.2mm左右，这个参数下的滚花，既不会因为纹路太浅导致摩擦力不足，也不会因为纹路过深，在装配的时候刮伤操作人员的手指，或者刮蹭周边的软管、线束外层防护层。螺母的上端面加工有一圈小尺寸的沉台倒角，倒角角度45度，这个结构一方面是在和被连接件端面贴合的时候，能避开零件端面的毛刺、飞边，保证螺母端面和被连接件完全贴合，不会因为毛刺垫起导致锁紧后出现松动；另一方面在拧动螺母的时候，倒角位置不会形成锋利的边缘，提升手动操作的安全性。

　　内螺纹的入口和出口位置都加工有1×45度的导向倒角，装配的时候外螺纹件能很顺畅地导入内螺纹，不需要刻意对准牙型，能减少装配时的对中时间，也能避免螺纹入口处的牙型因为磕碰出现损伤，延长零件的使用寿命。在实际应用场景里，这类滚花螺母除了用在减压阀这类流体控制元件上，在小型实验设备、电子仪器的面板固定、手动调节机构的锁紧位置也有大量应用，比如光学实验台的调节架锁紧、小型检测设备的盖板固定，都需要这种无需工具就能快速拆装的紧固件。做三维建模的时候，滚花特征的处理要兼顾建模效率和工程表达的准确性，如果是用于装配干涉检查、工程图输出的模型，不需要把每一条滚花纹路都做实体特征，那样会导致模型文件过大，拖慢整体装配体的运行速度，可以通过外观纹理映射的方式表达滚花结构，同时在工程图中标注清楚滚花的标准参数、加工要求；如果是用于3D打印手板验证、加工仿真的模型，再根据实际加工工艺构建准确的滚花实体特征，保证后续加工出来的零件和设计意图一致。

　　还要考虑零件的加工工艺性，这款螺母采用棒料车削加工的方式就能完成全部工序，下料之后先车外圆、平端面，钻内孔，车削内螺纹，然后在外圆面滚压网纹，最后做端面倒角、去毛刺处理，整个加工流程不需要复杂的工装夹具，普通数控车床或者仪表车床就能完成批量加工，加工成本低，适合大批量配套使用。零件的材质选择上，如果是普通工况下使用，选用304不锈钢就能满足防锈和强度要求，如果是有耐腐蚀要求的化工、流体场景，可以选用316不锈钢材质，如果是对重量有要求的便携设备场景，也可以选用铝合金做阳极氧化处理，在保证强度的同时降低零件重量。在装配设计的时候，要注意滚花螺母的操作空间预留，螺母外圆周边至少要留出3mm以上的手指操作空间，避免因为周边零件遮挡，导致手指无法接触到滚花面，失去手动操作的优势；同时要根据实际的载荷情况核算螺纹的连接强度，如果是有振动的工况，还要考虑配合防松垫片或者螺纹胶使用，避免长期振动下螺母出现松脱。
