长条式多灯珠车载骑行警示尾灯结构

　　日常做交通配套类零部件结构设计时，这类长条排布的警示尾灯是跨场景适配性很强的结构方案，不同于常规圆形单点尾灯的光照覆盖局限，这种长条形的灯体结构首先解决的是侧方视角的警示盲区问题——不管是装在城市通勤自行车的座管下方、折叠车的后货架侧边，还是低速电动代步车、微型新能源车的尾部装饰警示位，整排灯珠形成的线性光带都能让侧后方来车在更远距离识别到目标轮廓，避免小尺寸单点灯在复杂路况下被杂物、车身结构遮挡的问题。

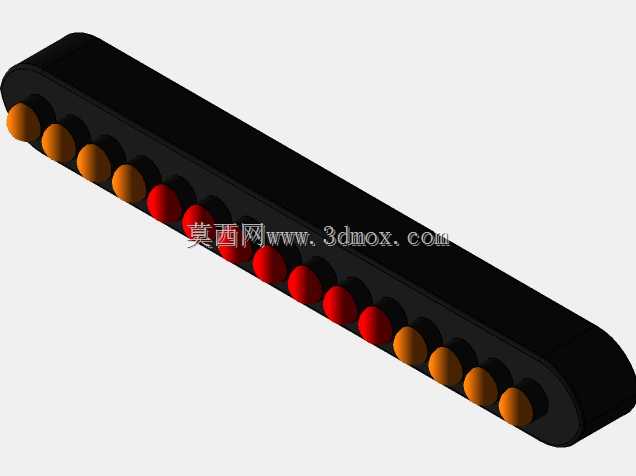

　　从结构设计逻辑来看，整个灯体采用一体化的黑色哑光壳体，壳体做了内凹的灯珠安装槽，所有灯珠都嵌在槽内，外沿的壳体高出灯珠表面1.5mm左右，这个结构细节不是随意设计的：一方面可以在日常使用中避免剐蹭直接磕碰灯珠表面，另一方面能形成天然的挡光结构，让光线主要向后方和侧后方发散，不会向上散射造成骑行者或者后方驾驶员的眩光干扰，这点在夜间无路灯的城郊路段使用时尤为重要，眩光很容易造成后方驾驶员的视觉疲劳甚至误判。灯珠的排布做了色彩分区，中间段是高穿透力的红色灯珠，两端是暖橙色灯珠，这种排布不是单纯的装饰设计：红色光的波长更长，雨雾天的穿透距离更远，负责核心的远距离警示，两端的橙色灯珠对应转向示意的预留功能位，后续如果要加转向控制模块，不需要重新开模调整壳体，直接在对应灯珠位接控制线路就能实现转向提示，预留了功能扩展的结构空间。

　　安装边界上，整个灯体的截面是窄长的圆角矩形，厚度控制在18mm以内，宽度22mm，长度可以根据适配车型调整，常规自行车适配款长度在180mm左右，微型车适配款可以做到300mm，安装面是平整的壳体背面，预留了两个M3的螺丝安装孔位，孔距做了通用化设计，既可以用支架固定在圆管形的自行车座管上，也可以直接用胶粘或者螺丝固定在平整的车尾钣金、塑料饰板表面，不需要额外做安装面的适配加工。壳体的边缘全部做了R2的圆角处理，没有尖锐的棱角，一方面是避免骑行过程中磕碰造成人员划伤，另一方面圆角结构的壳体抗冲击性能更好，摔倒或者轻微碰撞时不会像直角结构那样容易出现应力开裂。

　　实际使用场景里，这种结构的尾灯比常规单点尾灯的警示宽度大很多，在雨天穿戴雨披、车身被雨披部分遮挡的情况下，长条形的光带依然能露出足够的发光面积，不会像小圆灯那样被雨披完全挡住。灯珠的安装位做了轻微的角度倾斜，每个灯珠的发光面都不是完全垂直向后，而是向侧方偏了15度左右，这样在路口侧方有车辆汇入的时候，侧方驾驶员也能清晰看到灯光信号，覆盖了正后方、左右侧后方各60度的视角范围，比常规直射尾灯的警示范围大了近一倍。壳体内部预留了整段的电池仓空间，可以容纳长条型的锂电池组，不需要额外外挂电池盒，整体结构更简洁，防水结构上，壳体的合模面做了一圈凹槽，可以嵌入硅胶密封条，灯珠表面覆盖透明PC罩的时候，压紧密封条就能达到IP65的防水等级，应对日常骑行的淋雨、洗车冲水都不会出现内部进水短路的问题。

　　做三维建模的时候，这个结构的重点是灯珠安装槽的同轴度控制，每个灯珠的安装孔位公差要控制在0.1mm以内，不然灯珠装上去之后会出现高低不齐、角度偏差的问题，影响最终的出光均匀度。壳体的壁厚设计要均匀，整体保持2mm的壁厚，螺丝柱位置做局部加厚到3mm，同时加三角筋连接，避免锁螺丝的时候出现柱体断裂的问题。两端的橙色灯珠区域和中间红色区域的隔断做了0.5mm高的挡光筋，避免不同颜色的灯光互相串色，让发光区域的边界更清晰，警示信号的辨识度更高。
