XYZ结构卧式三轮代步载具框架设计

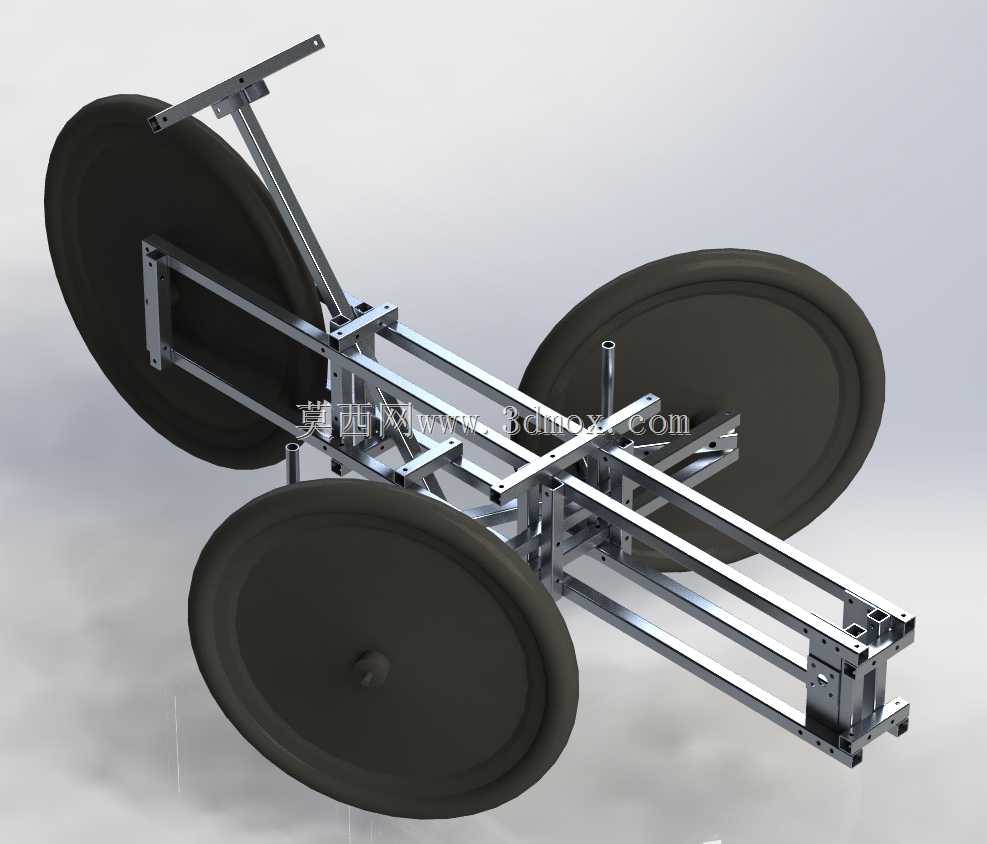

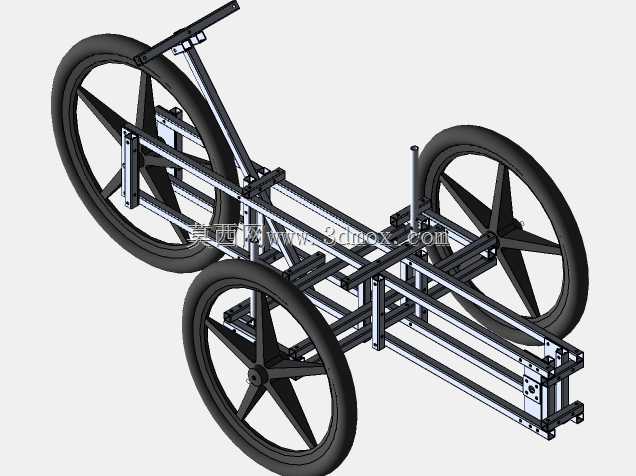

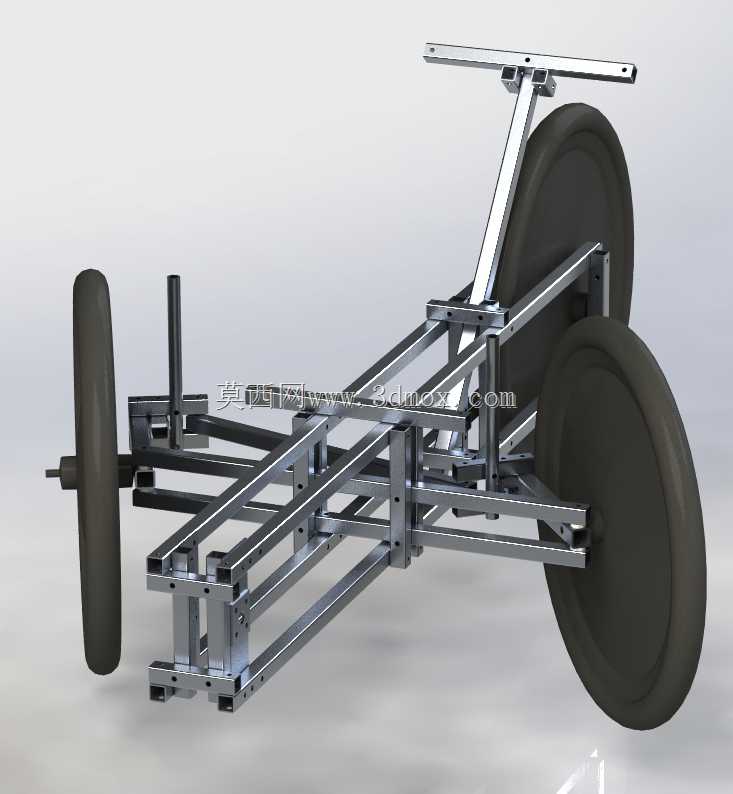

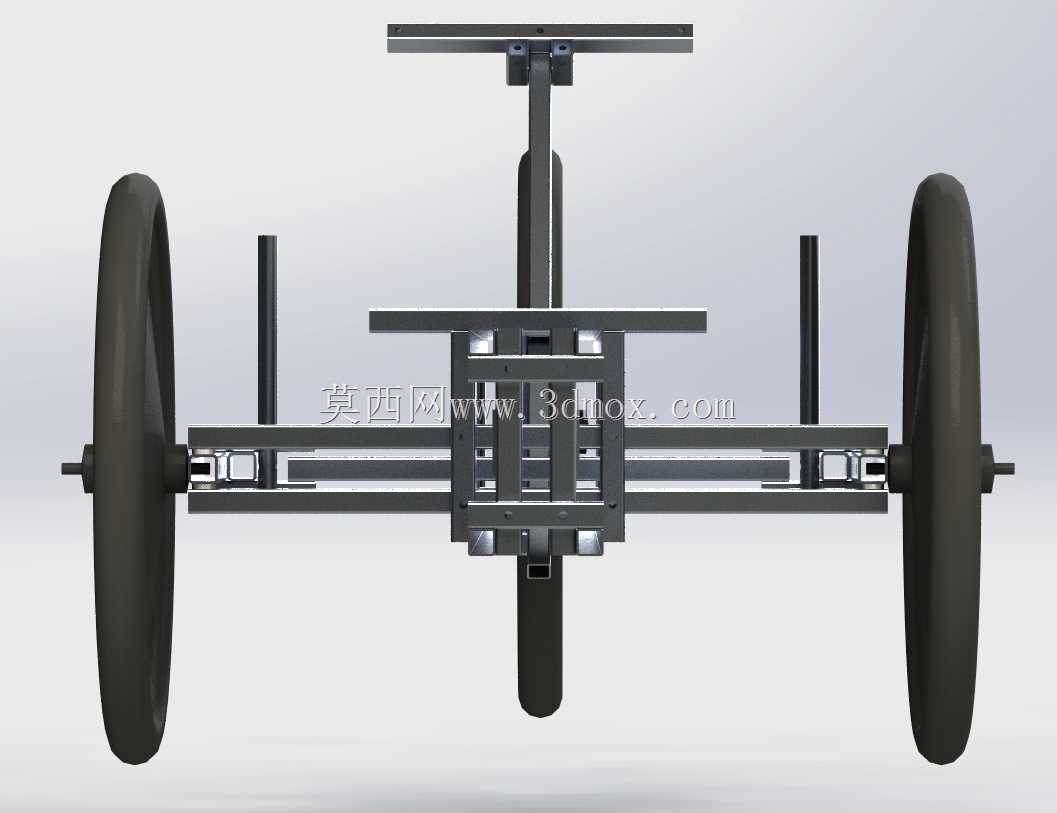

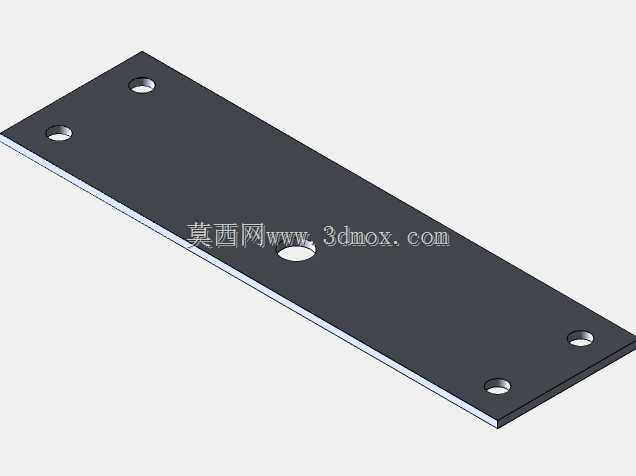

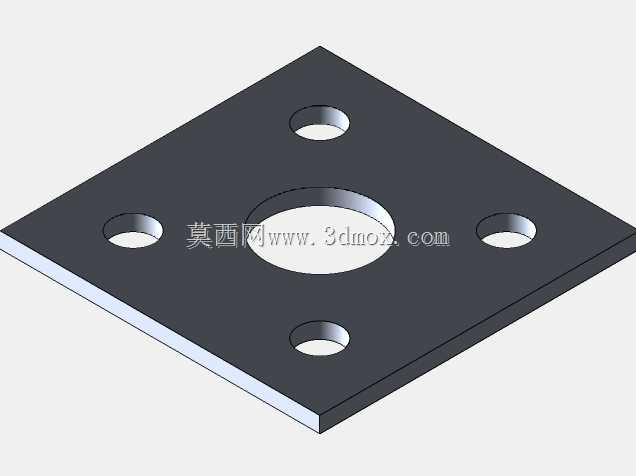

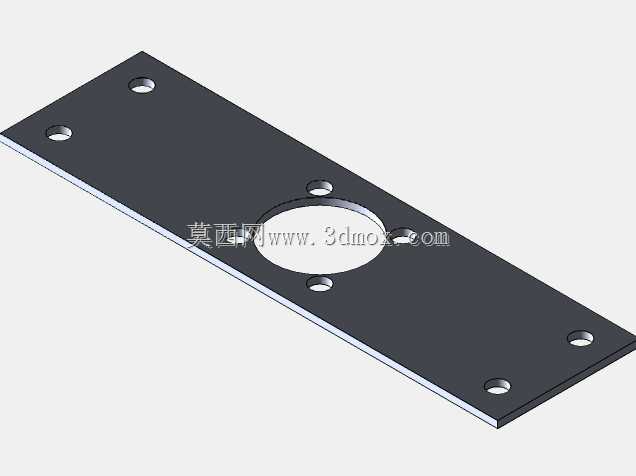

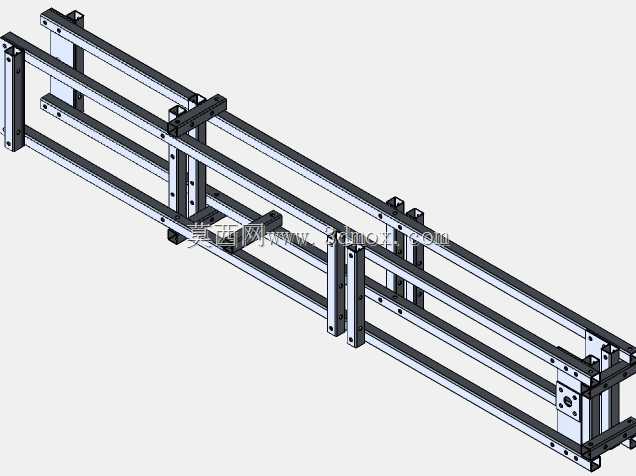

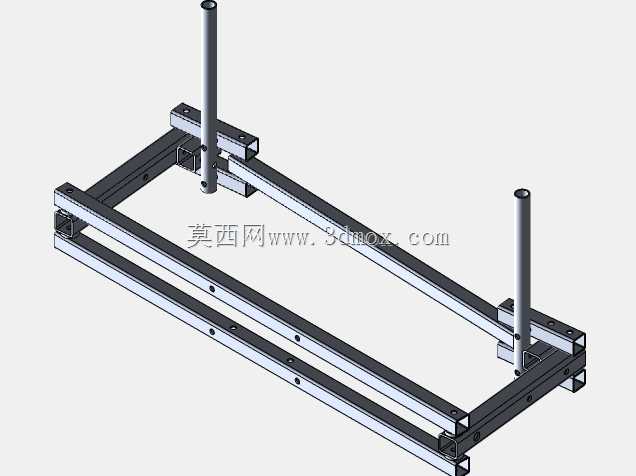

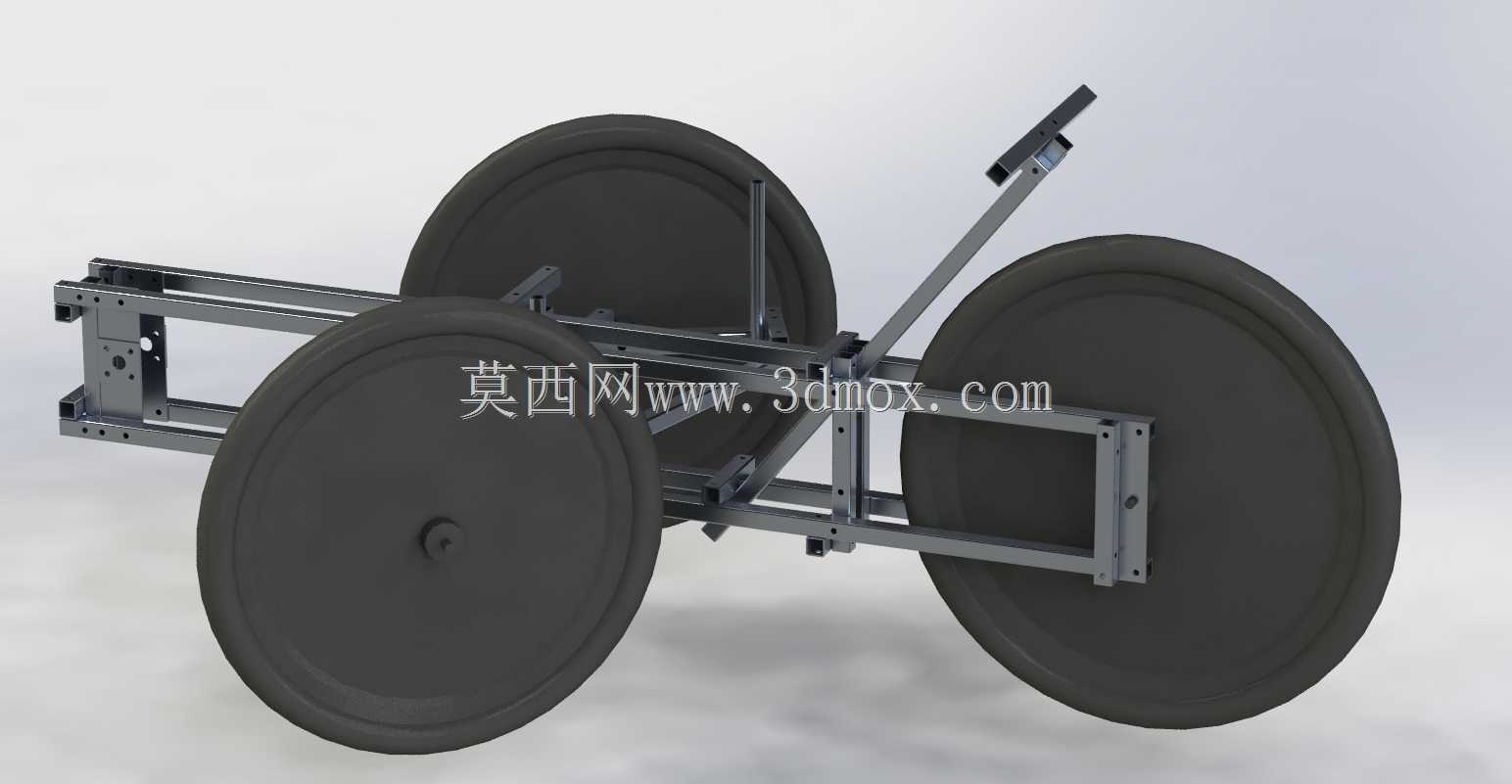

　　该卧式三轮载具框架采用XYZ三向坐标式的型材搭建逻辑，核心承载区以方管型材交叉拼接形成矩形主承力舱，主舱横向两侧直接延伸出轮轴安装位，匹配大直径行走轮的装配需求，纵向沿中轴线布置单轮转向支撑结构，顶部预留驾乘倚靠构件的安装接口，整体结构无冗余弯折件，所有连接节点均采用面接触式拼接，可通过标准紧固件完成装配，无需复杂焊接工装即可完成整机组装。从实际应用场景来看，这类卧式三轮结构多用于短途休闲代步、低速场地通勤场景，相比传统正置三轮，卧式驾乘姿态能降低整体重心高度，过弯时侧倾风险更小，长距离驾乘时腰背部受力更均匀，适合景区观光、社区短途接驳、休闲骑行等低载荷低速使用场景。

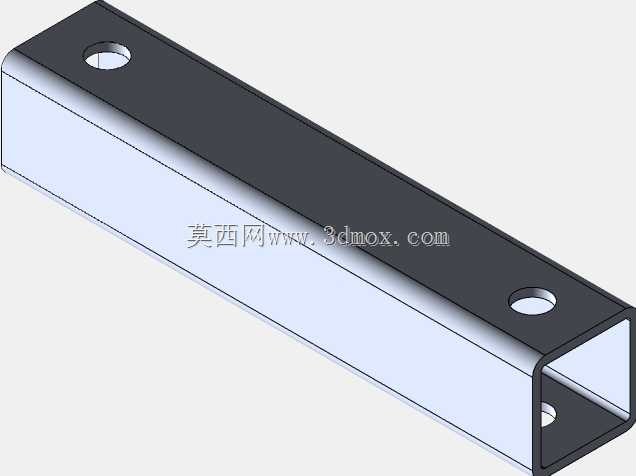

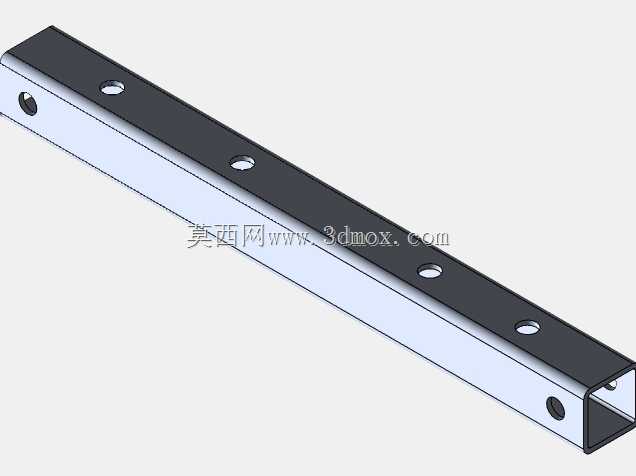

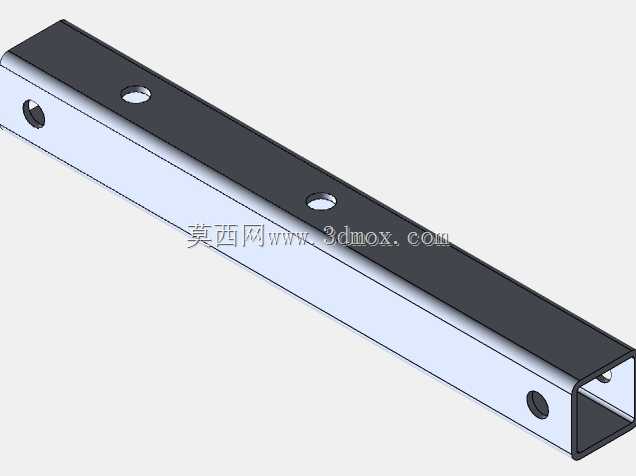

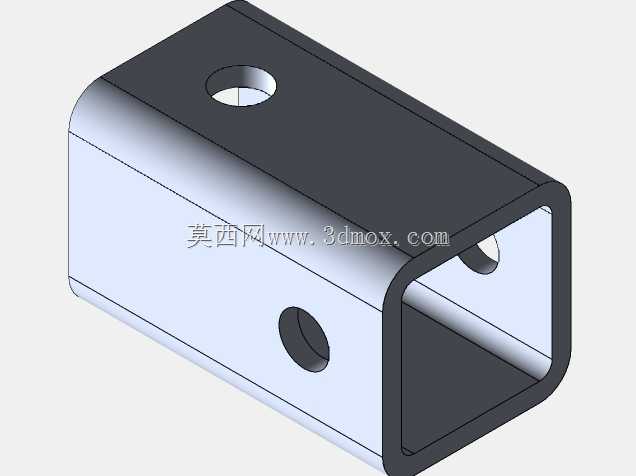

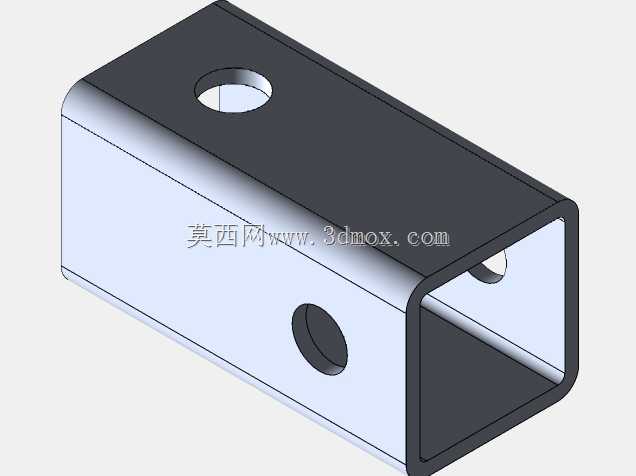

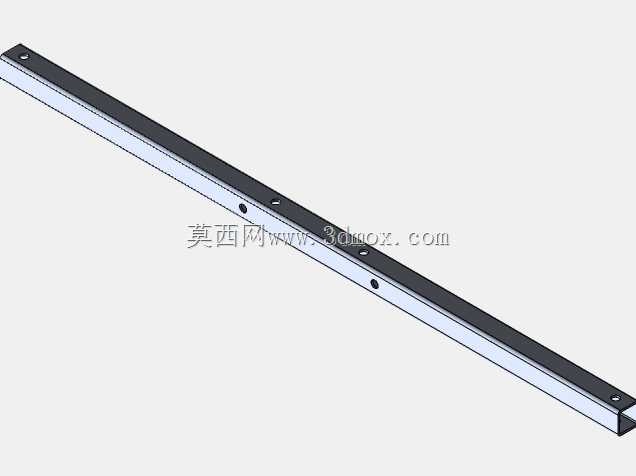

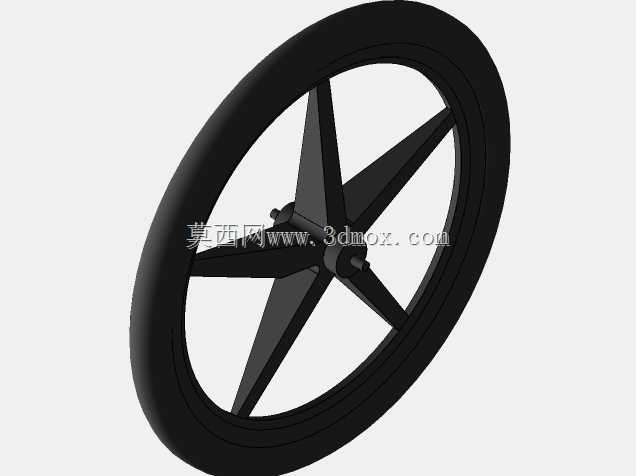

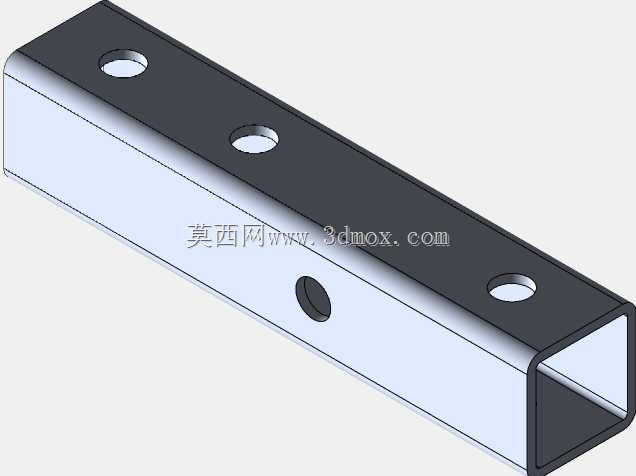

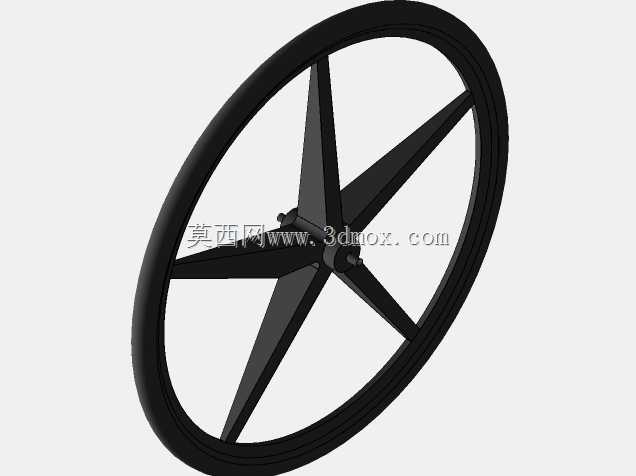

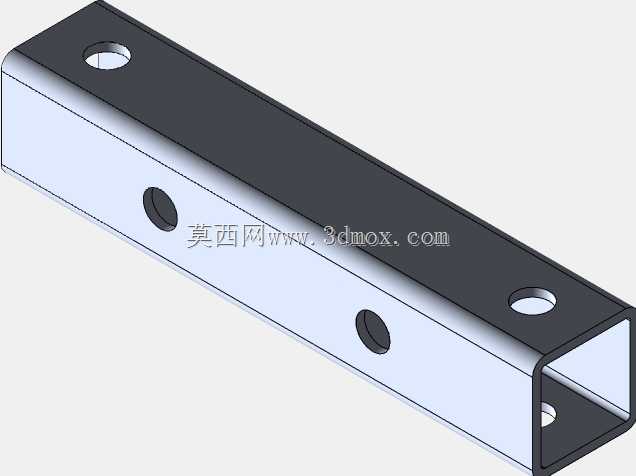

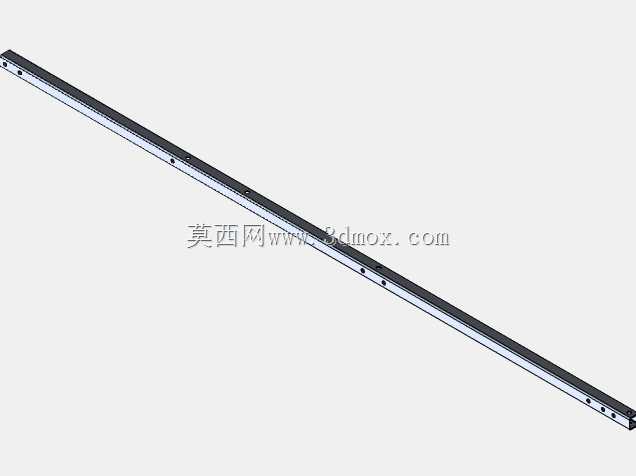

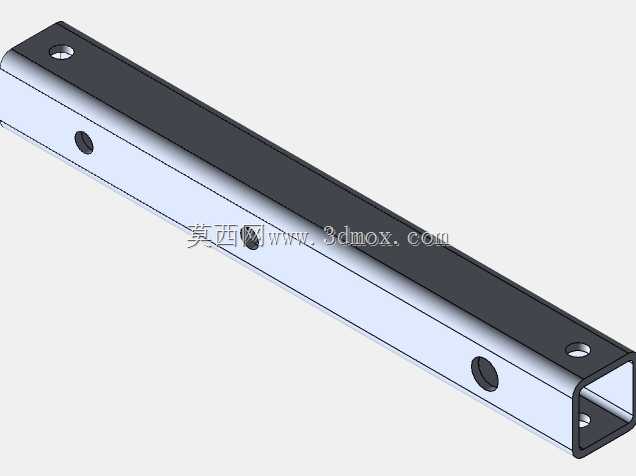

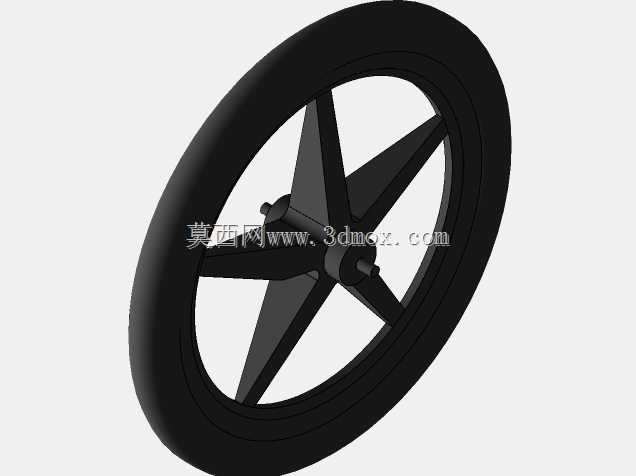

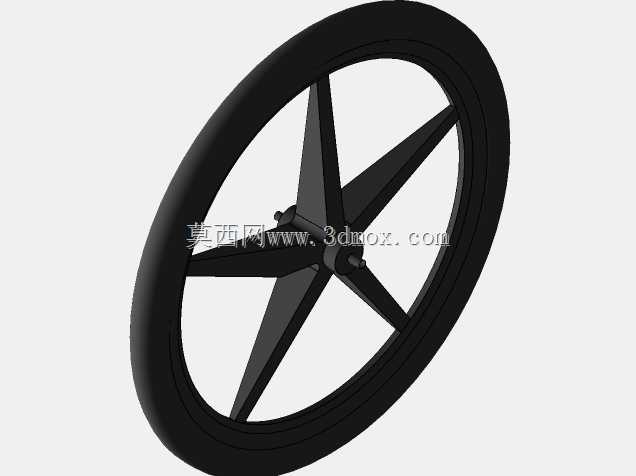

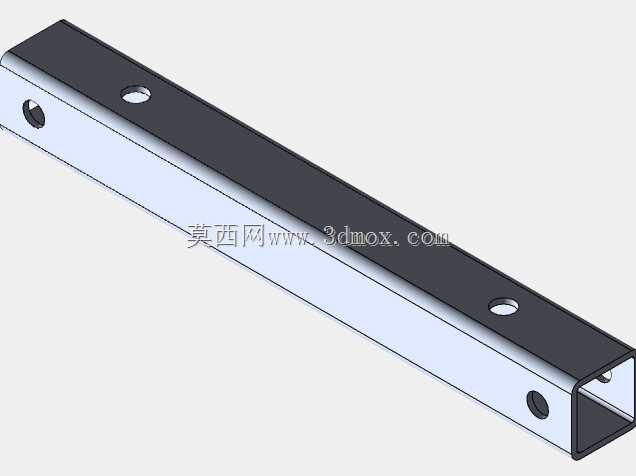

　　设计过程中优先考虑了型材的通用互换性，主框架所有杆件均采用标准规格的金属方管，切割下料时无需定制特殊截面型材，普通管材切割设备即可完成所有杆件的毛坯加工，安装孔位均沿型材轴线等距布置，可兼容不同尺寸的轮组、座椅、转向构件的适配安装，后期改装拓展空间充足。轮组安装位采用悬臂式轴座结构，两侧轮轴的同轴度通过主框架横向杆件的加工精度保证，装配时无需额外调整轮系平行度，轴座处预留的锁紧槽可适配不同直径的轮轴安装，能根据使用场景更换充气轮、实心轮等不同行走轮，满足铺装路面、非硬化土路等不同路况的行走需求。

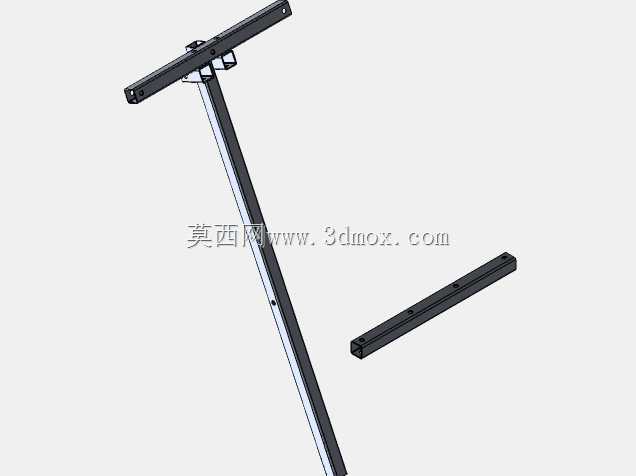

　　转向机构沿纵向中轴线布置，转向立柱与主框架之间采用套筒式连接，转向行程通过限位块进行约束，避免转向角度过大导致的侧翻风险，立柱顶部预留的把横安装位可适配常规自行车把、休闲躺车把等不同操控构件，适配不同驾乘人员的操作习惯。主承力舱的内部空间预留了储物构件、动力组件的安装位置，若需要升级为电动助力版本，可直接在主舱内部固定电池、驱动电机等组件，无需对主框架进行切割改装，框架下部的横向杆件可直接作为脚踏机构的安装基准，脚踏曲柄的回转空间在框架设计阶段就已完成避让，不会出现杆件与运动构件干涉的问题。

　　外形尺寸方面，整机横向宽度控制在常规人行通道的通行阈值内，可顺利通过小区门禁、景区步道等狭窄通行区域，纵向长度预留了驾乘人员的腿部舒展空间，卧式姿态下腿部可自然前伸，不会出现传统三轮车腿部蜷缩的问题，整机高度控制在成年人腰部位置，驾乘人员上下车时无需大幅度抬腿，行动不便的使用者也可顺利完成上下车动作。安装边界上，所有外伸构件的端部均做了收边处理，无尖锐外凸结构，在公共区域使用时不会剐蹭周边行人或设施，轮组外侧预留了挡泥板、刹车组件的安装空间，可根据使用需求加装附属构件，框架底部的离地间隙满足常规城市路缘石的通过要求，低速上下路缘时不会磕碰框架底部杆件。结构受力层面，主承力区的交叉型材可将驾乘人员的重量均匀分散到两侧轮组与前轮支撑结构上，单点受力时框架的形变量控制在金属材料的弹性形变范围内，长期使用不会出现框架永久变形的问题，节点处的拼接面增大了接触面积，紧固件的受力更均匀，反复颠簸工况下也不会出现紧固件松动脱落的问题。
