可移动电动机支撑托架结构设计

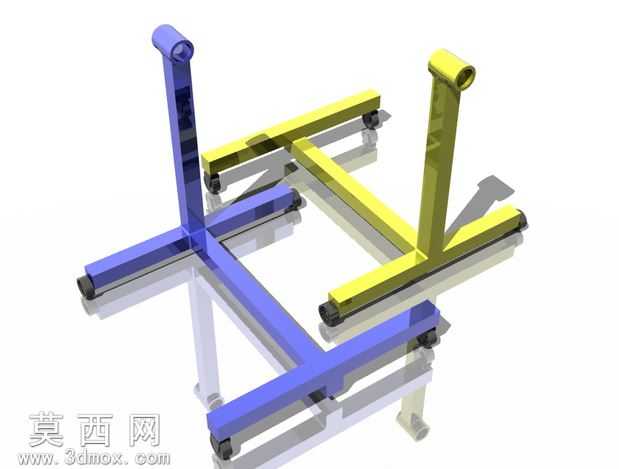

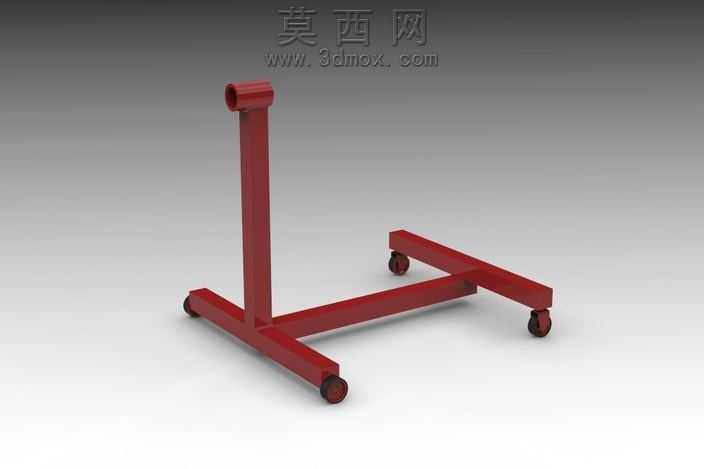

本作品为可移动电动机支撑托架的三维设计方案，整体采用方管型材作为基础建模元素，在三维建模过程中严格遵循机械结构力学设计规范，先完成底部十字交叉承载框架的草图绘制，通过拉伸特征生成等截面方管主体，再对各连接节点做圆角过渡处理，避免应力集中问题。建模阶段同步完成底部四个万向脚轮的装配匹配，在框架端部预留脚轮安装定位孔，保证脚轮转动时与框架主体无干涉，同时在十字框架的交叉位置设置加强筋结构，提升整体承载能力。垂直支撑立柱采用与底部框架同规格的方管建模，立柱与底部框架的连接位置做满焊结构模拟，立柱顶端设置横向套筒结构，用于匹配电动机的安装固定轴，套筒内径尺寸按照常规电动机输出轴的配合公差做参数化设计，可根据不同型号电机调整尺寸参数。材质渲染阶段，整体框架赋予蓝色金属烤漆材质，调整材质粗糙度参数模拟真实工业漆面的哑光质感，脚轮部分分别赋予橡胶轮面的高弹性黑色材质与金属轮架的镀锌钢材质，通过场景打光突出结构的轮廓层次，清晰展现各部件的装配关系。设计思路围绕电动机的移动运维需求展开，十字形底部框架保证支撑稳定性，四脚轮配置实现设备的灵活转运，垂直立柱的高度参数经过力学验算，保证电机安装后整体重心处于底部框架的支撑范围内，避免移动过程中出现侧翻风险，整体结构简洁实用，零部件数量少，加工工艺性好，可直接用于生产制造环节的参考，也可作为同类移动支撑结构的设计模板进行参数修改适配不同规格的动力设备。
