简易组合式机械装配结构三维设计

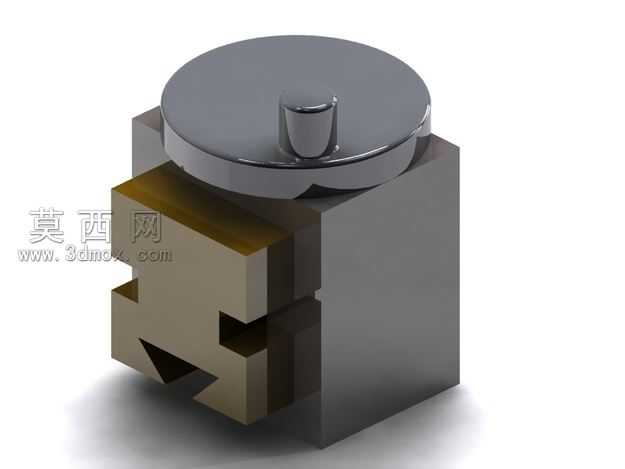

本作品为一款简易组合式机械装配结构的三维建模设计成果，整体采用SolidWorks软件完成全参数化建模流程，建模过程中严格遵循机械设计的尺寸配合规范，对每一处拼接结构的公差预留都做了精细化设置，确保各部件在虚拟装配环节能够实现无干涉的顺畅拼接。模型整体由上方带定位凸台的圆形端盖、中部带异形卡接槽的块状基座两个核心部件构成，基座部分设计有对称分布的凹凸卡接结构，可实现同规格构件的快速拼接组合，圆形端盖底部设置有与基座卡槽匹配的定位卡扣，装配后可实现周向与轴向的双重限位，无需额外紧固件即可完成初步固定。材质渲染环节，针对基座部分采用哑光磨砂金属材质，模拟铸铁构件的表面质感，粗糙度参数设置为0.6，金属度调整至0.8，还原工业金属构件的哑光视觉效果；上方圆形端盖则采用抛光金属材质，粗糙度设置为0.1，金属度拉满至1.0，通过环境光反射效果突出端盖表面的光洁质感，与基座的哑光质感形成鲜明视觉对比，强化结构的层次区分度。渲染阶段采用三点布光方案，主光源从模型左上方45度角投射，提供核心照明与基础阴影，辅光源从右侧补光弱化阴影死区，顶光勾勒模型顶部轮廓，最终渲染出的效果图清晰展现了各部件的结构细节与材质差异。设计思路上，本作品主打轻量化简易装配需求，整体结构无复杂曲面与特殊加工要求，所有特征均采用常规铣削、车削工艺即可完成加工，卡接结构的设计省去了螺栓、销钉等额外连接件的使用，能够大幅降低装配工时与物料成本，适合作为模块化机械结构的基础拼接单元使用，可根据实际使用需求拓展拼接更多同类型构件，组合形成不同尺寸、不同功能的机械基座结构，具备较强的拓展性与实用性。建模过程中对所有特征均做了参数化关联，使用者可通过修改核心参数快速调整构件尺寸、卡接槽规格等关键尺寸，适配不同的使用场景需求，模型文件保留了完整的建模特征树，可直接用于后续的工程图导出、装配模拟、运动仿真等后续设计环节。
