小型龙骨船用陆地运输拖架结构

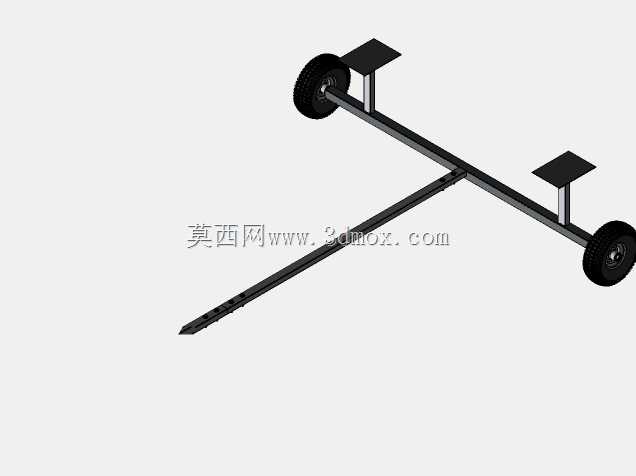

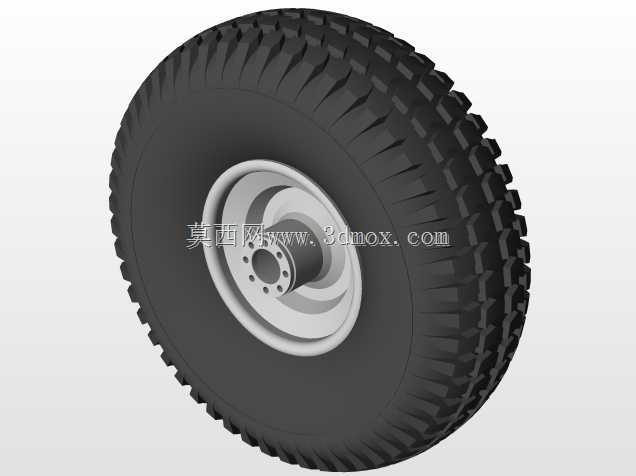

　　横向的承载梁两端安装行走轮组，两个承载支座垂直固定在横向梁上，位置刚好对应小型龙骨船的船身重心支撑点，作业的时候只需要将船身龙骨落在两个支座的承托平台上，固定好绑带就可以完成移位，不需要额外做复杂的装夹固定。行走轮采用了实心橡胶轮的配置，轮组的安装座直接焊接在横向梁的端部，没有额外的转向结构，这种设计是考虑到船用拖架的作业场景大多是平整的硬化路面或者船坞坡道，固定轮组的结构承载力更强，维护成本更低，不需要频繁检修转向铰接点的锈蚀问题，毕竟船坞周边的作业环境湿度大，含盐量高，过多的铰接活动部件很容易出现锈蚀卡滞，反而影响作业效率。在小型船舶的陆地转运场景中，这类拖架是船厂、船坞、游艇俱乐部日常作业里接触频率极高的辅具，主要承担小型龙骨船在厂区、坡道、停泊区之间的短距离移位作业，替代传统的人工抬运或者简易垫木拖拽，避免船底龙骨在移位过程中出现磕碰变形，也能大幅降低短距离转运的人力投入。从结构设计逻辑来看，整个拖架采用了T型主承载梁的布局，长向的牵引梁向前延伸，末端做了收窄的斜切处理，方便作业人员握持牵引，也能在对接拖曳动力的时候快速挂接，不会因为梁端过宽出现卡滞。

　　两个承托平台采用方形平板结构，表面没有做额外的防滑齿，实际使用的时候会在平台表面垫橡胶垫，避免硬接触刮花船底的玻璃钢涂层，平台的高度经过匹配设计，当拖架放置在水平地面时，承托面的高度刚好匹配多数小型龙骨船的船底离地间隙，不需要额外举升船体就可以直接推入船底完成承托，减少了作业步骤。主承载梁全部采用矩形空心型钢焊接而成，在保证整体结构刚度的前提下尽可能降低自重，牵引梁和横向承载梁的连接位置做了三角加强筋焊接，避免拖曳过程中连接位置出现应力集中开裂，毕竟拖架在满载移位的时候，所有的载荷都会集中在这个十字交接位置，尤其是经过坡道或者路面不平整的时候，瞬时的冲击载荷很容易造成焊缝开裂，加强筋的布置刚好顺着载荷传递的方向，把横向梁承受的弯矩分散到纵向牵引梁上，提升整体结构的抗疲劳性能。

　　轮组的轮轴直接贯穿横向梁的端部，采用穿轴加开口销的固定方式，没有用复杂的轴承结构，这种设计是出于户外高湿高盐环境下的可靠性考虑，简单的穿轴结构即使出现锈蚀，也可以快速拆卸更换，不需要专用工具拆解轴承密封件，日常维护只需要定期在轮轴位置涂抹润滑脂就可以保证转动顺畅。牵引梁的长度经过合理匹配，既保证作业人员牵引的时候有足够的握持空间，不会因为梁身过短导致行走时碰到轮组，也不会因为梁身过长造成拖架转弯半径过大，在船坞周边狭窄的通道里也能灵活移位。承托支座的立柱高度统一，保证两个承托平台处于同一水平面，承托船体的时候不会出现单侧受力倾斜的情况，立柱和横向梁的连接位置同样做了周边满焊，避免承托重物的时候立柱出现歪斜。

　　整个拖架没有多余的装饰性结构，所有的部件都是围绕承载、拖曳、行走三个核心功能设计，没有冗余的功能部件，这种极简的结构设计反而更适配船坞周边的恶劣作业环境，即使出现部件损坏，也可以就地取材快速焊接修复，不会因为特殊配件缺失导致设备停用。从安装边界来看，整个拖架的横向宽度控制在小型龙骨船的船身宽度范围内，牵引的时候不会因为宽度超出船身造成通行障碍，承托平台的尺寸刚好覆盖船底龙骨两侧的支撑位置，不会突出船身外侧刮蹭周边物体，轮组的外沿也没有超出横向梁的端部，避免靠岸的时候轮组磕碰岸台。实际作业中，这类拖架除了承担短距离转运，也可以作为小型船只临时停放的支撑座，在船身维护、漆面修补的时候，直接把船承托在拖架上就可以进行作业，不需要额外搭建支撑工装，一物多用，适配小型船厂、游艇码头的日常作业需求。
