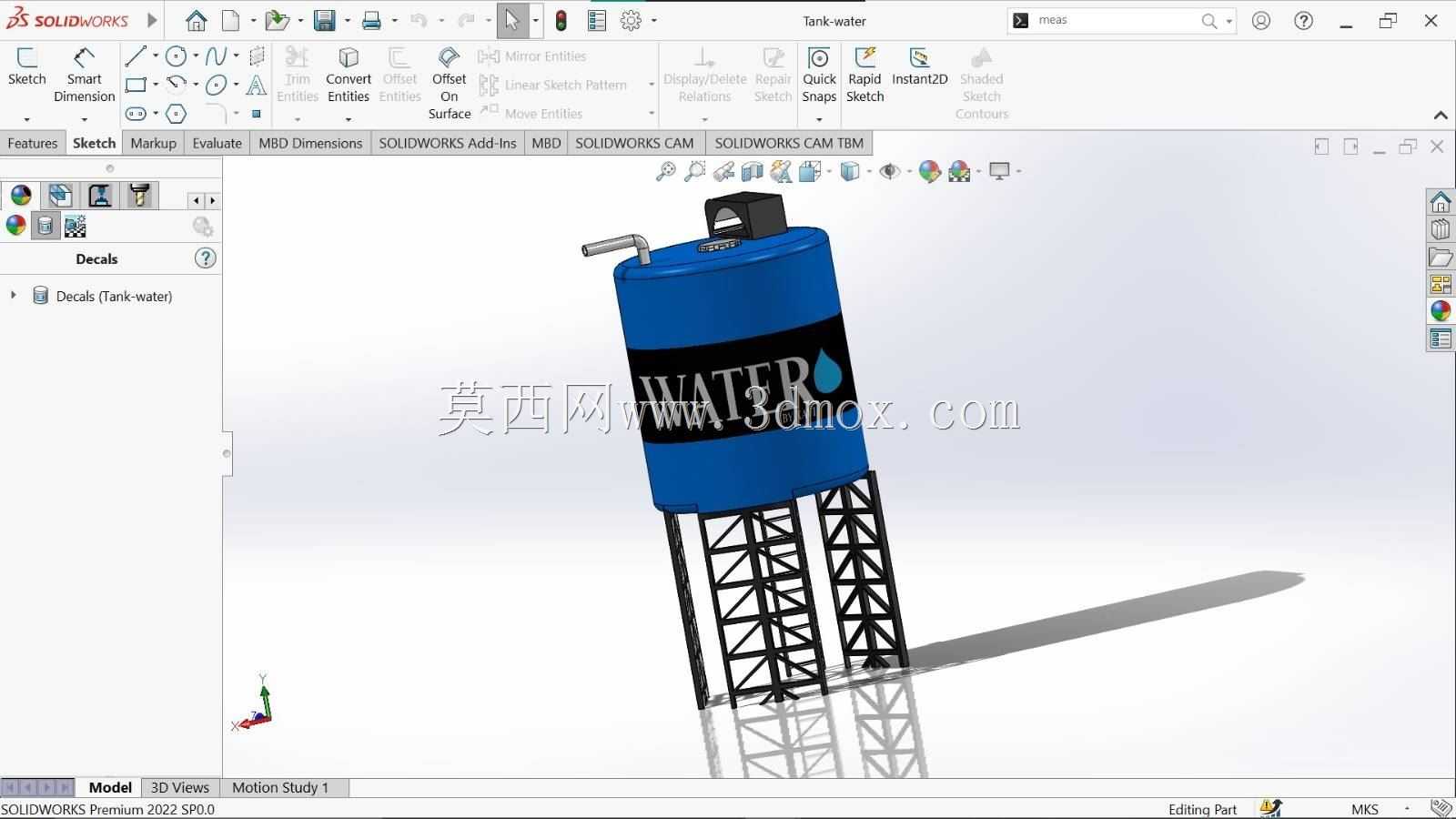

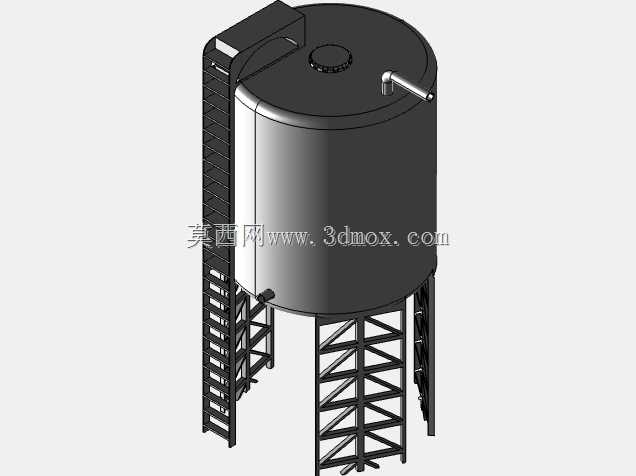

户外立式支撑结构储水罐三维设计

　　这款立式储水设备的设计，最初是针对小型分散式供水场景的需求展开，比如偏远散户的生活用水储备、小型户外作业营地的临时供水、农林灌溉区域的中转储水节点，都能见到这类结构的实际应用。区别于地埋式储水设施，高架支撑的结构形式可以依靠重力实现自流供水，不需要额外搭配增压泵组就能满足常规用水点的水压要求，在供电不稳定的区域这种结构的适配性更强。

　　从功能实现层面看，罐体主体采用圆柱形结构，是同等容积下表面积最小的形态，既能减少罐体材料的用量，也能降低内部储水的温度波动，圆柱形的受力特性也更均匀，储水后罐壁的环向应力分布一致，不需要额外做过多的局部加强结构就能满足常压储水的强度要求。罐体顶部设置的检修口，预留了足够的操作空间，后期清理罐内沉积物、检查内部防腐层的时候，操作人员可以顺利进入，检修口的密封结构采用压条配合橡胶密封圈的形式，能避免露天环境下的雨水、杂物进入罐内污染水质。侧面引出的出水接口位置做了局部加厚处理，因为出水管道连接后会有附加的管道载荷，局部加厚的壁面可以避免长期载荷作用下出现壁面变形、焊缝开裂的问题。

　　支撑结构采用桁架式设计，四根主立柱配合交叉斜撑的形式，相比实心支撑柱能节省大量的结构材料，同时桁架结构的抗风载能力更强，露天布置的时候，横向的风可以从桁架间隙穿过，减少结构承受的风推力，降低基础的抗倾覆载荷要求。支撑结构的高度设置是经过实际工况核算的，要满足出水点最低0.05MPa的自流压力要求，同时预留出罐体底部排污阀的操作空间，排污口设置在罐体最底部的锥角位置，罐底做了微小的锥度设计，能让罐内的沉积物顺着锥面滑到排污口位置，定期排污的时候不需要完全排空罐体就能清理大部分沉积杂质。

　　设计过程中首先确定的是储水容积参数，结合常规小型供水场景的日用水量需求，选定对应容积后反推罐体的直径与高度比例，避免罐体过于细长导致稳定性不足，或是过于粗矮占用过多的安装平面空间。安装边界方面，整个设备的投影占地面积控制在合理范围，支撑脚的安装孔位按照标准混凝土基础的预埋螺栓位置设计，四个支撑脚的平面度公差控制在2mm以内，避免安装后罐体出现倾斜，导致局部支撑受力过大。罐体顶部的进水接口位置预留了管道安装的操作空间，侧面的爬梯结构和支撑桁架整合在一起，不需要额外附加爬梯构件，检修人员可以顺着桁架的横撑爬到顶部检修平台，平台周围设置的护栏高度符合高空作业的安全规范，能避免检修人员失足坠落。

　　细节设计上，罐体外部的标识区预留了粘贴水位标识、警示标识的平面，避免圆柱形曲面导致标识粘贴不平整、识别困难。罐体表面的防腐涂层采用户外耐候型材料，能适应长期日晒雨淋的露天环境，减少后期维护的频次。支撑桁架的构件全部采用等边角钢，焊接位置做了倒角处理，避免应力集中，所有外露的金属构件都做了镀锌防腐处理，在潮湿的户外环境下也能保证足够的结构使用寿命。进出水接口的法兰尺寸统一采用常规给排水管道的标准规格，现场安装的时候不需要额外制作转换接头，能直接和标准管道配件对接，减少现场施工的工作量。
