挖掘机工作装置动臂斗杆铲斗结构设计

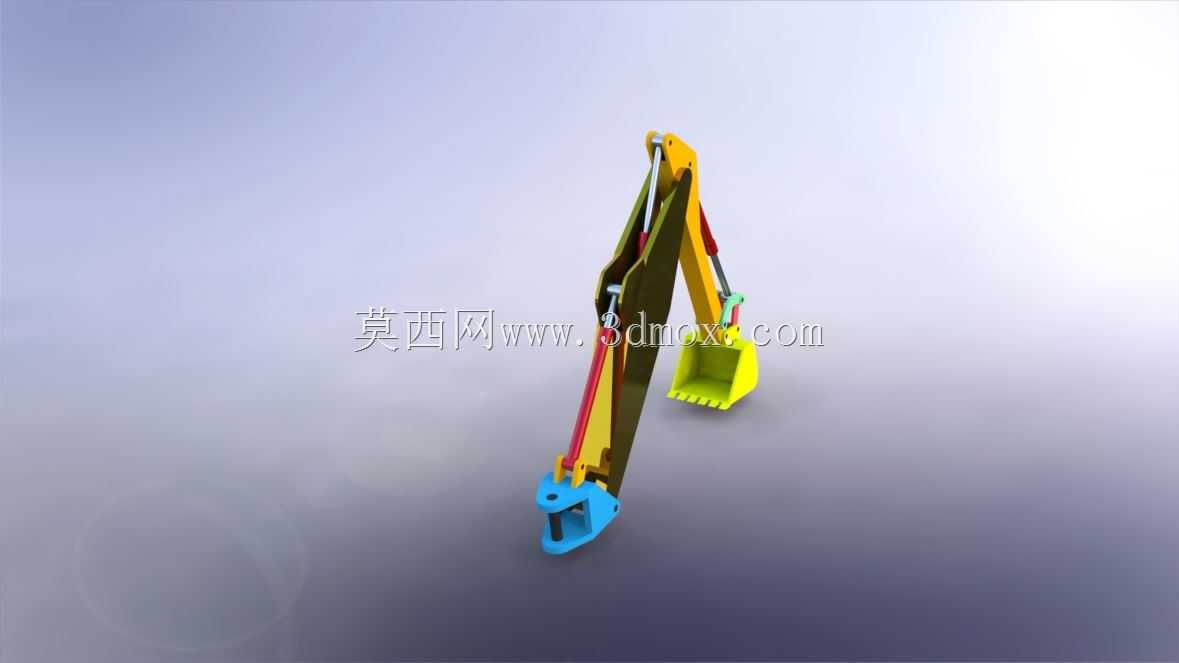

　　这套三维结构聚焦挖掘机前端作业的核心执行单元，也就是动臂、斗杆与铲斗组成的铰接工作装置，是土方作业场景里直接完成物料切削、装载、提升动作的核心部分，日常在基坑开挖、场地平整、散料转运、矿山剥离等工况中，整套装置的结构强度、铰接间隙、液压管路排布直接决定设备的作业效率与重载可靠性。从结构设计逻辑来看，整套装置采用铰接式串联布局，动臂根部通过销轴与上车架的动臂支座连接，依靠动臂液压缸的伸缩实现整个工作装置的举升与下落，斗杆铰接在动臂前端，通过斗杆液压缸控制绕铰接点的回转角度，调整铲斗的作业半径与切削位置，铲斗则铰接在斗杆前端，通过摇杆、连杆组成的摇臂机构配合铲斗液压缸完成收斗、卸料动作，这种四连杆组合的结构设计，能保证铲斗在整个收斗行程中保持合理的切削角度，避免物料撒漏，同时让液压缸的推力输出在各个作业位置都保持较高的传动效率。

　　在实际安装边界的考量上，动臂根部的铰接孔同轴度、各销轴的配合公差是设计时的核心管控点，动臂本身采用箱型焊接结构，上下翼板与腹板的厚度根据额定举升载荷下的弯矩分布做差异化设计，在液压缸支座、铰接耳板这些应力集中的位置，额外布置加强筋板分散载荷，避免长期重载作业出现焊缝开裂、耳板变形的问题。斗杆的结构同样采用变截面箱型设计，在靠近铲斗铰接的一端，因为要承受切削时的冲击载荷，腹板厚度适当增加，同时预留了铲斗液压缸、连杆机构的安装空间，所有铰接位置都设计了润滑脂注油通道，保证销轴与轴套在长期转动过程中能得到充分润滑，降低磨损速率。

　　铲斗作为直接接触作业物料的部件，斗唇位置设计了斗齿安装座，可根据作业物料的硬度更换不同类型的斗齿，比如松散土方用平口斗齿、硬土或岩石作业用尖锥斗齿，斗体本身采用耐磨钢板焊接成型，侧刃位置额外堆焊耐磨层，减少物料摩擦带来的损耗，铲斗的容积与斗杆、动臂的举升能力做匹配设计，避免出现满载时举升力矩不足导致的设备失稳问题。液压管路的排布沿着动臂、斗杆的腹板侧面布置，通过管卡固定在结构件上，在铰接转动的位置预留足够的管路弯曲余量，避免装置转动过程中管路被挤压、拉扯出现破损，同时管路的走向避开了物料飞溅的直接冲击区域，减少作业过程中落石、土方对管路的磕碰损伤。在实际作业场景中，这套工作装置的动作配合逻辑直接影响作业循环时间，动臂举升、斗杆收放、铲斗转动三个动作可以通过液压系统的合流功能实现复合动作，比如挖掘时斗杆回收同时铲斗转动切削物料，装满后动臂举升同时上车回转，到达卸料位置后铲斗翻转卸料，整个过程中各铰接点的转动阻力、液压缸的行程匹配都经过结构校核，保证各个动作不会出现干涉，比如动臂举升到最高位置时，斗杆完全回收也不会与动臂结构发生碰撞，铲斗在最大挖掘深度位置时，连杆机构不会出现死点，保证液压缸推力能有效传递到铲斗切削刃上。

　　从安装维护的角度来看，所有铰接销轴都设计了轴向定位结构，采用挡板与螺栓固定，避免作业过程中销轴窜动脱出，轴套采用自润滑铜套材质，在缺少定期维护的工况下也能保持较长的使用寿命，各个液压缸的铰接端都采用关节轴承连接，能抵消结构件加工、安装过程中产生的微小角度偏差，避免液压缸活塞杆承受径向力导致密封件过早损坏。整套结构的尺寸设计匹配常规中小型挖掘机的上车架安装接口，动臂的长度决定了设备的最大挖掘高度与最大卸载高度，斗杆的长度则影响最大挖掘深度与作业半径，在设计时根据目标作业场景的参数需求调整动臂与斗杆的长度比例，比如用于市政管网开挖的设备会选用较长的斗杆来获得更大的挖掘深度，用于矿场装载的设备则会选用较短的动臂与斗杆来获得更大的挖掘力，提升重载作业的稳定性。
