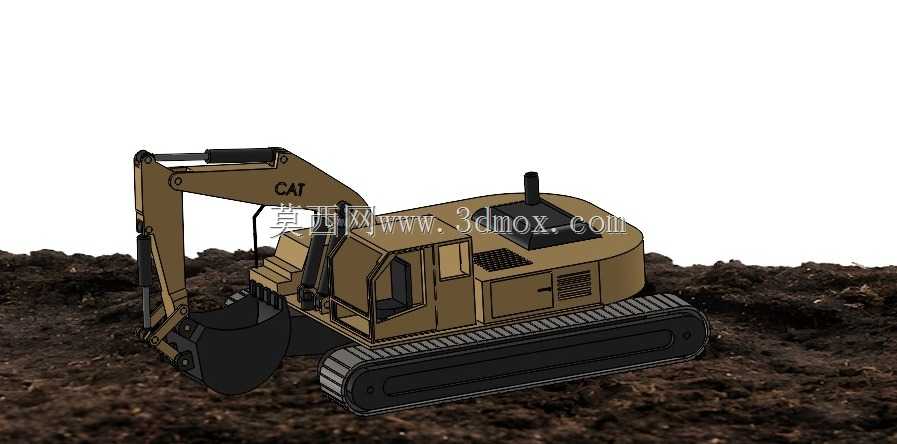

履带式液压挖掘机械三维结构设计

　　在土方施工、矿山剥离、市政管线开挖这类作业场景里，履带式挖掘机的通过性优势一直是轮式设备无法替代的，尤其是泥泞、松软甚至带一定坡度的非硬化作业面，履带的接地比压控制能让设备稳扎在作业面上，不会出现轮式设备常见的陷车、打滑问题。这套三维结构在设计时，首先把底盘的接地长度、轨距参数做了匹配校核，履带板的宽度选型对应常规土方作业的接地比压要求，既保证松软地面的通过性，也不会因为履带过宽导致转场运输时超宽超限。上部转台的布局做了重心优化，液压油箱、燃油箱、散热单元的配重位置经过反复调整，保证动臂举升到最大挖掘半径、铲斗满负载时，整机的倾覆力矩在安全阈值内，不会出现翘尾失稳的情况。

　　动臂、斗杆、铲斗的铰接点位置是整个工作装置设计的核心，每个铰接点的销轴直径、衬套配合间隙都参照实际作业的冲击载荷做了冗余设计，挖掘力的传递路径从铲斗切削刃到斗杆、再到动臂，最后通过转台的回转支承传递到底架，整个力流路径没有出现应力突变的锐角结构，所有受力焊缝位置都做了圆弧过渡，避免长期交变载荷下的疲劳开裂。液压管路的排布沿着动臂、斗杆的内侧走线，用管卡做分段固定，既避免作业时碎石磕碰损坏管路，也不会因为管路外凸影响铲斗的挖掘收斗角度，铲斗的斗齿角度、斗容参数匹配常规土方作业的切削阻力，斗唇的耐磨板位置做了加厚处理，对应长期挖掘砂石物料的磨损需求。

　　驾驶室的视野设计做了优化，前挡风玻璃的下沿高度刚好能让操作员清晰看到铲斗的切削位置，右侧的盲区位置通过结构收窄减少遮挡，方便操作员观察履带周边的作业环境。行走马达的安装位置藏在履带架的内侧，避免作业时落石、土方撞击损坏马达壳体，回转支承的连接螺栓预紧力矩按照最大回转冲击载荷做了计算，保证长期回转作业不会出现螺栓松动。整个设备的维护预留空间也在建模时做了考量，燃油滤芯、机油滤芯的位置都留出了足够的拆装操作空间，不需要拆解周边结构就能完成日常保养更换，散热单元的进风面没有被其他结构遮挡，保证长时间大负载作业时的散热效率。

　　铲斗的连杆机构做了运动仿真校核，收斗、卸料的整个行程里没有出现机构干涉，最大卸料高度对应的卸料距离满足常规土方转运时的自卸车装料需求，不会出现卸料时铲斗碰撞车斗栏板的情况。履带张紧装置的调节行程预留了足够的履带磨损伸长量，日常维护时不需要拆解履带就能完成张紧度调整，托链轮、支重轮的安装位置同轴度做了公差约束，避免履带行走时出现偏磨、掉轨的问题。上部转台的发动机舱做了隔音隔热结构的预留，机罩的开合角度足够大，方便检修发动机、液压泵等核心部件，配重的外形轮廓做了圆弧处理，转台回转时不会碰到周边的障碍物。
