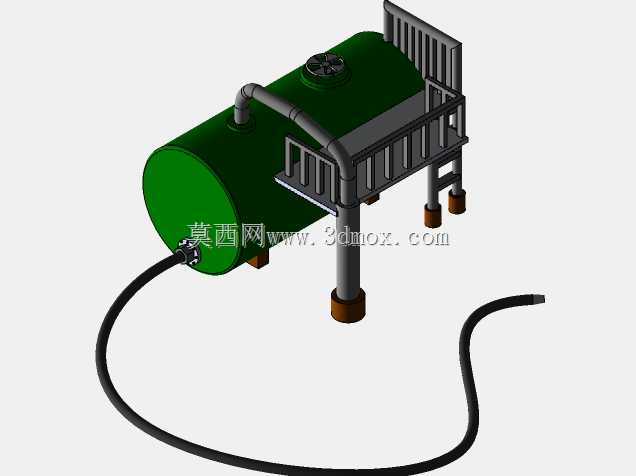

带操作平台及外接管路卧式储油罐体

　　在石油储运、工厂车间油料中转、小型加工产线供油单元的场景里，这类卧式储油罐体是非常常见的静设备单元，不同于大型立式储油罐的大容量长周期存储定位，这款卧式结构的罐体更适配厂区内部、中小型作业站点的中短期油料存储、定点输配需求。从实际使用逻辑来看，罐体本身采用卧式圆筒形承压结构，圆筒形的壳体在内部储液静压作用下应力分布更均匀，相比方形结构能在同等壁厚下承受更高的内部压力，同时卧式布置的重心更低，对于厂区内地面基础的承载力要求更友好，不需要做过高的承重桩基础，适合在已硬化的厂区地面直接安装部署。

　　罐体顶部设置了带护栏的操作检修平台，平台通过支架与罐体本体、底部支撑腿做刚性连接，护栏采用竖杆加横杆的围栏结构，完全满足厂区登高作业的防护要求，操作人员可以通过配套的爬梯登上平台，完成顶部人孔的启闭、液位检测装置的校准、顶部阀门的操作维护等工作，平台的踩踏面做了防滑结构设计，避免油料滴落造成人员滑倒的安全隐患。罐体的支撑采用三个均布的鞍式支腿，支腿底部设置了扩大的支撑脚垫，能够将罐体满载时的总重量均匀分散到地面基础上，避免局部压强过大造成地面沉降，支腿与罐体之间采用焊接连接，焊缝位置做了圆弧过渡处理，减少应力集中带来的焊缝开裂风险。

　　外接管路的设计上，罐体侧面引出了大口径输油管路，管路通过90度弯头转向后延伸至地面操作高度，管路末端预留了法兰连接接口，可以直接对接输油泵、加油装置或者下游的用油设备管路，管路的支撑采用独立的落地支架，避免管路重量全部作用在罐体侧壁的接管位置，长期运行造成接管焊缝疲劳开裂。罐体端部设置了排污口接口，位置处于罐体圆筒段的最低处，方便定期排空罐底沉积的水分、杂质，保障存储油料的清洁度，顶部的人孔采用快开式结构，不需要完全拆卸所有螺栓就能完成开启，方便检修人员进入罐内做清洁、探伤等作业。

　　从设计思路层面，这款罐体的建模完全遵循实际工程的安装边界要求，罐体的总长度、直径比例参考了常用的5立方卧式储油罐的尺寸比例，操作平台的宽度预留了足够的人员操作空间，护栏高度符合工业防护栏杆的安全标准，外接管路的转弯半径满足输油管路的阻力要求，避免过小的弯头造成油料输送阻力过大、管路气蚀等问题。支腿的高度设置考虑了底部排污操作、管路安装的空间需求，罐体底部距离地面的高度足够安装排污阀门、接取排污容器，不需要额外开挖地坑。

　　在实际选型适配中，这类罐体可以根据存储介质的不同调整内壁防腐涂层的设计，存储燃油、润滑油、液压油等不同介质时，只需要更换对应的密封件、内壁处理工艺即可，外部的钢结构支架、平台、管路结构都可以通用，能够大幅降低设计改型的工作量。建模过程中所有的焊接位置、连接法兰、支脚结构都做了1:1的还原，没有做过度的简化，结构设计人员可以直接参考这个模型完成厂区储油单元的布局设计、管路走向规划，也可以基于这个基础模型调整罐体容积、支腿间距、管路接口位置，快速适配不同的项目需求。不同于大型储油罐需要配套的防雷、消防等外围设施，这款小型卧式罐体更适合分散式的油料存储点，比如车间设备的集中供油点、野外作业站点的临时储油单元、小型加油站的配套储油装置，安装灵活，维护方便，对场地的适配性更强。
